Hydrostatyczny czujnik poziomu różnicy ciśnień o szerokim zakresie JMYC-62XXAD

System hydrostatycznego pomiaru poziomu różnicy ciśnień składa się z wielu hydrostatycznych czujników różnicy ciśnień zainstalowanych w różnych punktach pomiarowych, z których jeden jest zamontowany w stałym punkcie służącym jako punkt odniesienia. Komponenty w każdym punkcie pomiarowym są połączone szeregowo i mogą być umieszczone na różnych wysokościach i w różnych kierunkach w zakresie pomiarowym. Mierząc wartości poziomu cieczy czujników odpowiednio w punktach pomiarowych i punkcie odniesienia, obliczana jest zmiana osiadania względem punktu odniesienia. System ten ma szerokie zastosowanie do precyzyjnych pomiarów w różnych scenariuszach inżynierskich, takich jak nierówne osiadanie nawierzchni, nieliniowe osiadanie przekroju poprzecznego, osiadanie zapór, ugięcie mostu, stabilność zboczy i osiadanie budynków.

Pobierać

Bezpłatne konsultacje

Ogólne informacje o produkcie

Miejsce pochodzenia:	Changsha, Chiny
Nazwa marki:	Kingmacha
Numer modelu:	JMYC-62XXAD
Orzecznictwo:	GB/T 11828.2 — 2022

Warunki handlowe dotyczące produktu

Minimalna ilość zamówienia:	1 sztuka
Cena:	Zbywalny
Szczegóły opakowania:	Kartony lub drewniane skrzynki. Dostępne są również niestandardowe rozwiązania w zakresie opakowań.
Czas dostawy:	Wysyłka w ciągu 30 dni od otrzymania pełnej płatności.
Warunki płatności:	T/T z góry.

Opis

Cechy

1. Zaprojektowany i wyprodukowany w oparciu o zasadę połączonej rurki cieczy, zapewnia wysoką czułość, precyzję, stabilność i minimalny wpływ temperatury, dzięki czemu nadaje się do długoterminowego monitorowania.

2. Hydrostatyczny system niwelacji składa się z wielu przyrządów niwelacyjnych połączonych ze sobą rurami hydraulicznymi, umożliwiającymi pomiar odkształceń pionowych każdego przyrządu względem punktu odniesienia. Wyposażony we wbudowany inteligentny obwód, wyprowadza pomiary cyfrowe bezpośrednio przez magistralę 485, obsługuje pozbawioną zniekształceń transmisję na duże odległości i idealnie nadaje się do długotrwałych obserwacji i automatycznych pomiarów.

3. Doskonała izolacja, wodoodporna i trwała konstrukcja, zasilanie DC 12 V, zapewniające bezpieczeństwo i niezawodność.

4. W połączeniu z automatycznym systemem akwizycji naszej firmy (wyposażonym w moduły magistrali i oprogramowanie komputera głównego) umożliwia pomiar bez nadzoru lub zdalne monitorowanie.

Aplikacje

Szerokozakresowy hydrostatyczny czujnik poziomu ciśnienia różnicowego serii JMYC-62XXAD jest szeroko stosowany do precyzyjnych pomiarów osiadania liniowego w nawierzchniach dróg, ugięcia mostów, obróbki miękkich fundamentów, fundamentów rekultywacyjnych, podtorza zapór, stabilności zboczy i osiadania budynków.

Dane techniczne

Zakres	500 mm, 1000 mm, 3000 mm, 5000 mm
Rezolucja	0.1mm
Dokładność	0,2% FS
Napięcie zasilania	DC 9 V ~ 24 V
Zużycie energii	<0,5 W
Sygnał wyjściowy	Sygnał cyfrowy RS485
Temperatura pracy	-30℃~+80℃

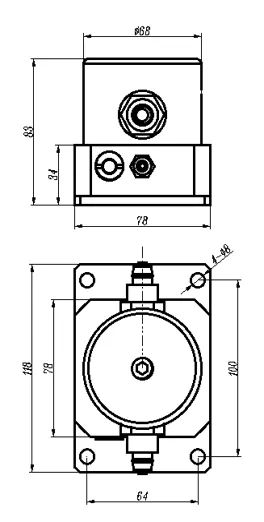

Wymiary	118 mm × 78 mm × 83 mm
