Wskaźnik poziomu wody z pierścieniem magnetycznym JMCJ-1003, 1005

Ogólne informacje o produkcie

Warunki handlowe dotyczące produktu

Opis

Wstęp:

Miernik poziomu wody z pierścieniem magnetycznym JMCJ-100X jest wszechstronnym przyrządem detekcyjnym stosowanym do pomiaru osiadania gleby i poziomu wód gruntowych. Dotyczy monitorowania ilości osiadań warstwowych oraz poziomu wód gruntowych w fundamentach, podtorzach, wykopach fundamentowych, nasypach i innych obiektach podziemnych. Na podstawie danych testowych można obliczyć trendy osiadania i zmiany poziomu wody w celu analizy stabilności mierzonych konstrukcji i bezpieczeństwa konstrukcji.

Cechy produktu:

Wskaźnik poziomu wody z pierścieniem magnetycznym składa się z dwóch podstawowych funkcji: wykrywania osiadania pierścienia magnetycznego i wykrywania poziomu wody. Element do wykrywania osiadania pierścienia magnetycznego został zaprojektowany w oparciu o zasadę indukcji elektromagnetycznej, przy czym pierścienie magnetyczne są wstępnie instalowane pod ziemią w wyznaczonych punktach pomiarowych poprzez wiercenie. Kiedy sonda wykryje pierścień magnetyczny, instrument emituje alarmy dźwiękowe i wizualne. Głębokość pierścienia osadczego określa się poprzez odczytanie odpowiednich oznaczeń stalowej taśmy mierniczej na otworze odwiertu. Kwotę rozliczenia w każdym punkcie pomiarowym oblicza się odejmując pomiar poprzedni od bieżącego. Element wykrywający poziom wody działa na zasadzie przewodności wody i uruchamia alarmy dźwiękowe i wizualne w przypadku kontaktu sondy z wodą. Położenie powierzchni wody określa się poprzez odczytanie odpowiednich oznaczeń stalowej taśmy mierniczej na otworze odwiertu.

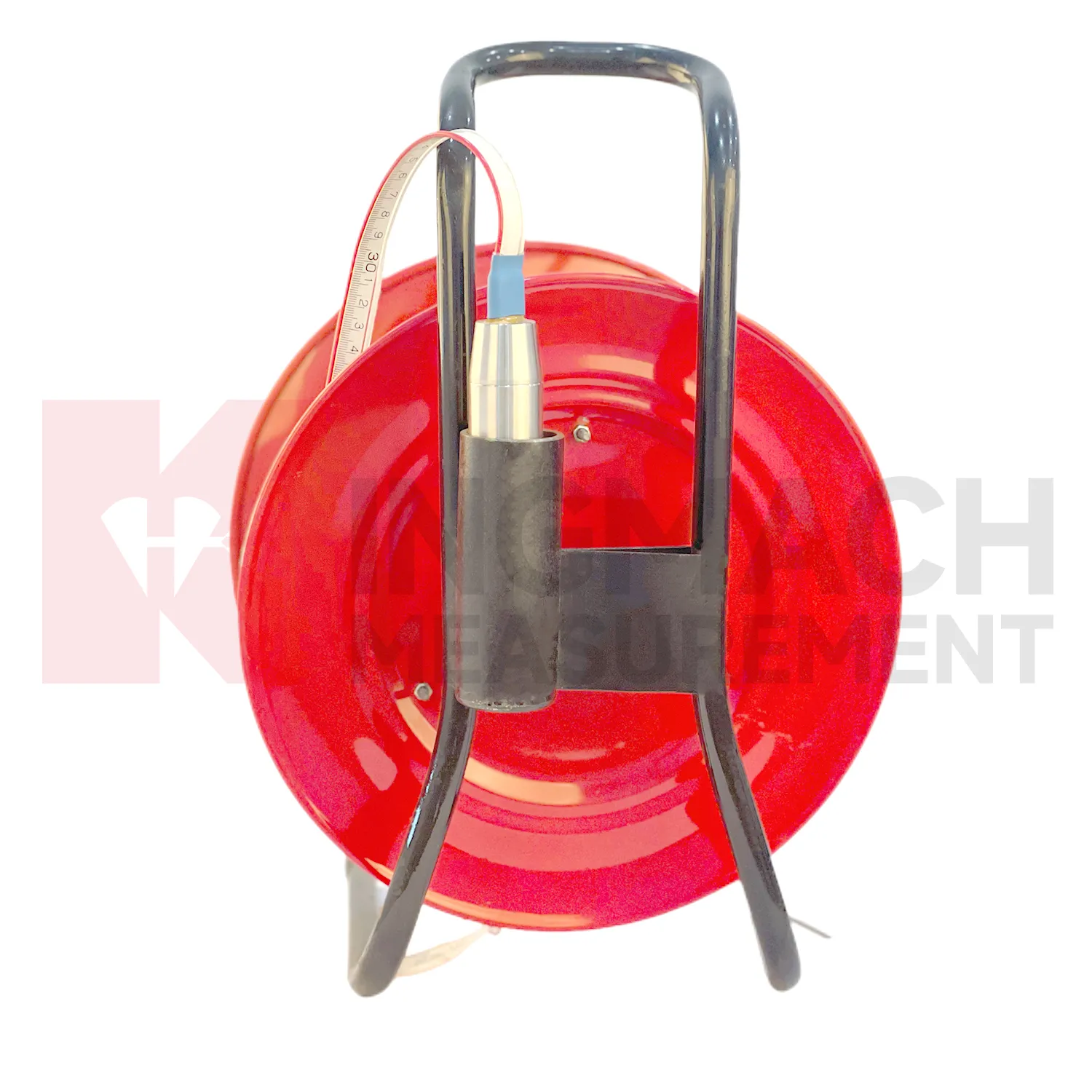

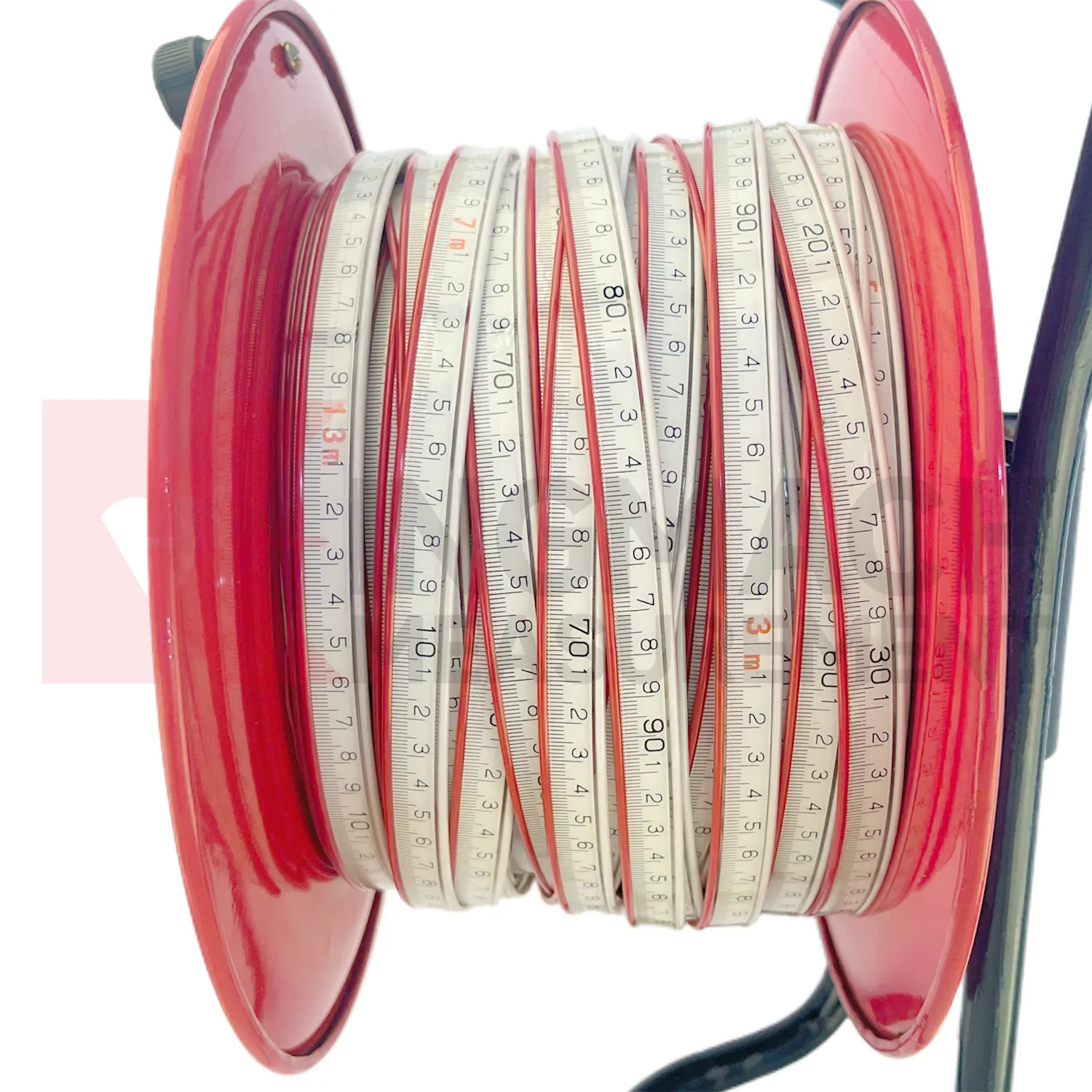

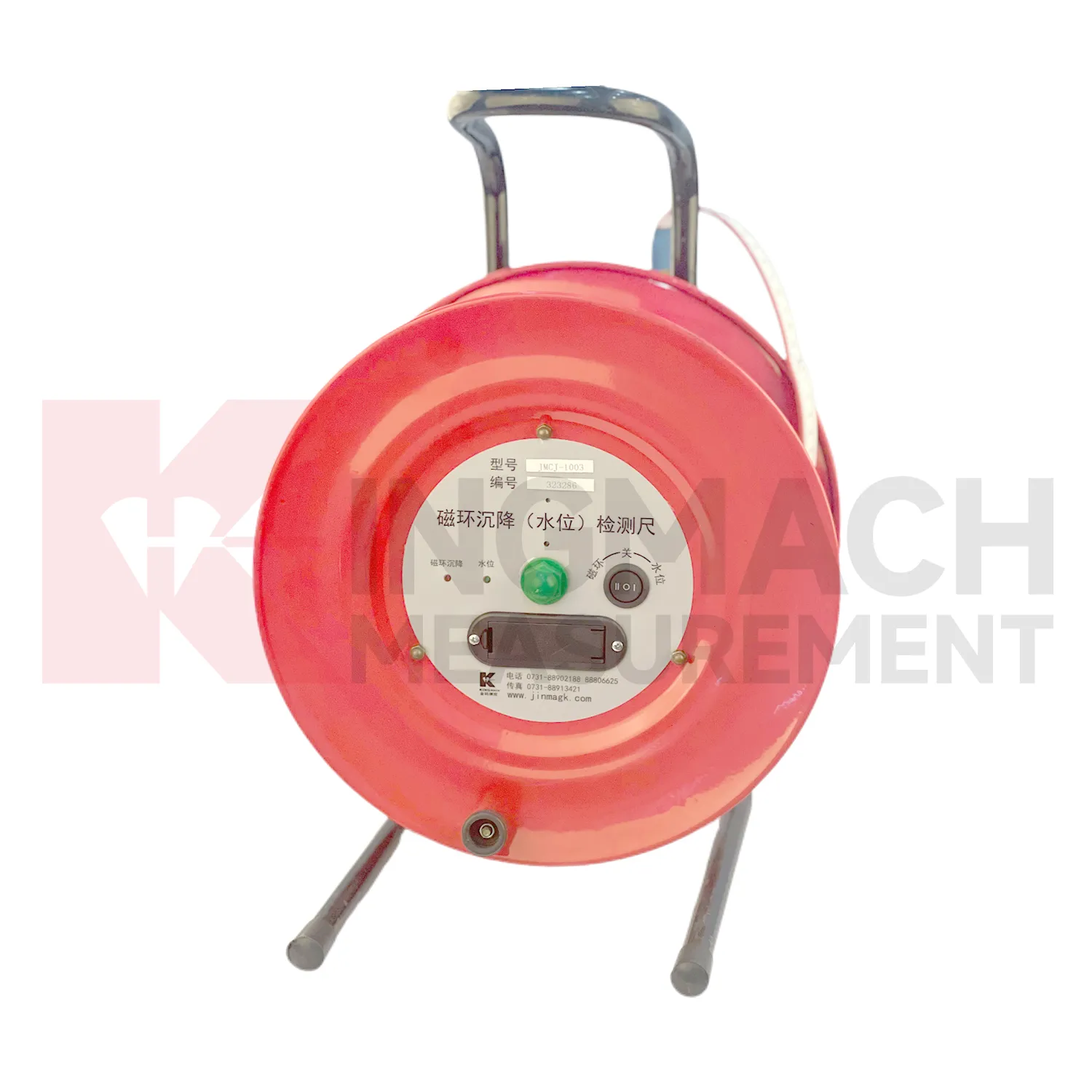

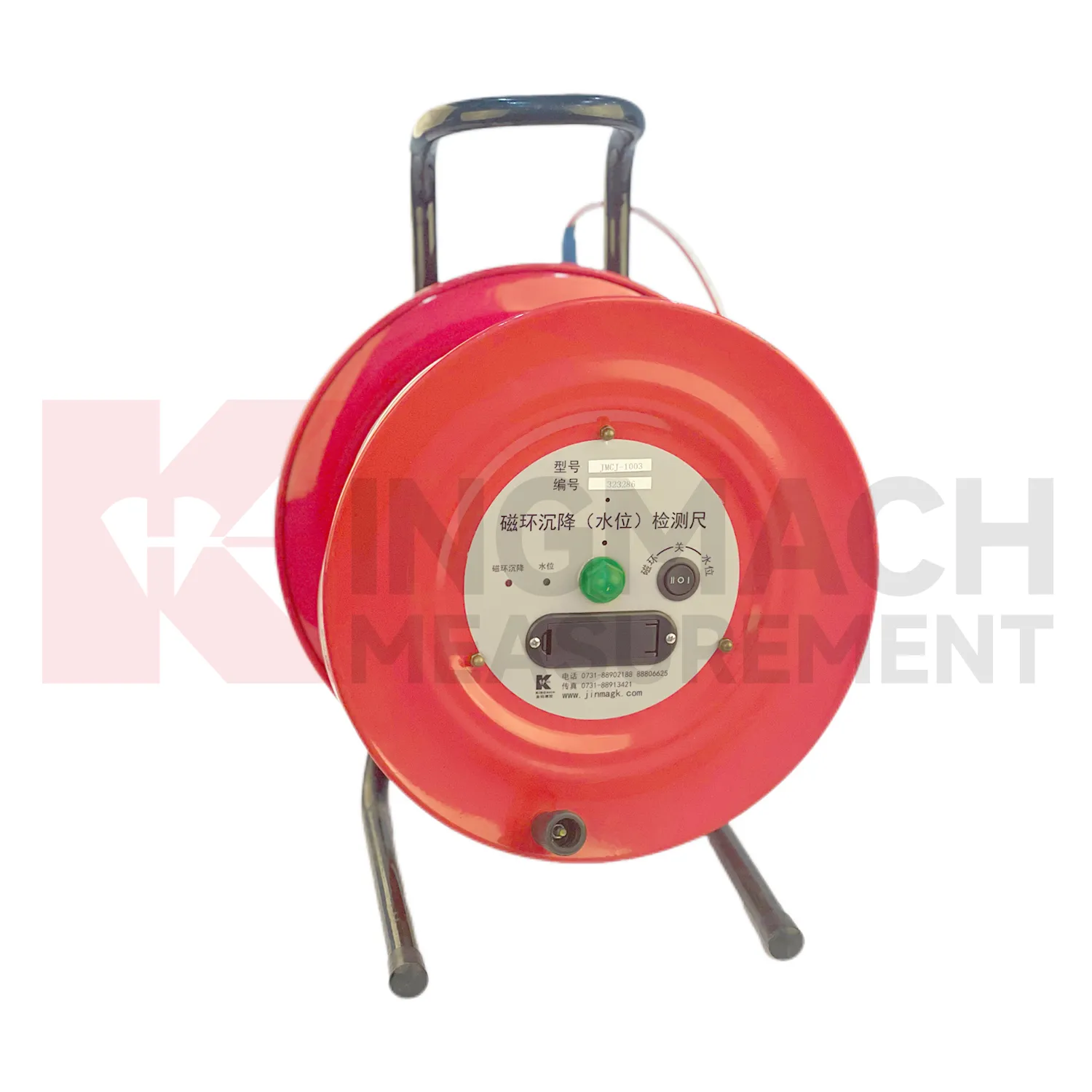

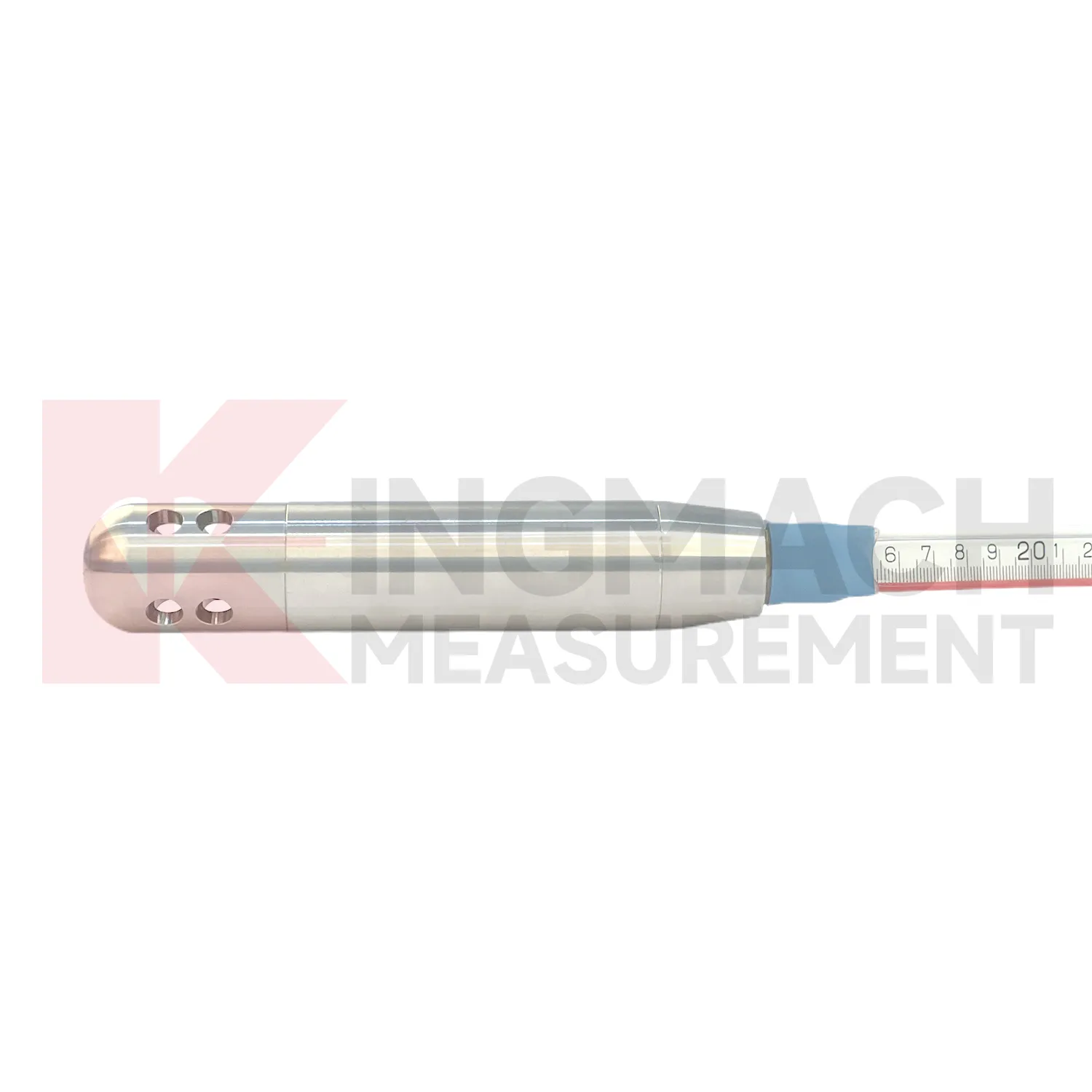

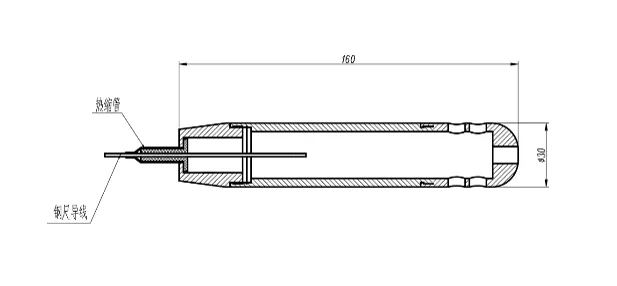

Wskaźnik poziomu wody z pierścieniem magnetycznym składa się z trzech elementów: szpuli, kabla z taśmą mierniczą i sondy. Sonda integruje dwa moduły: elektrody do pomiaru poziomu wody i czujnik do wykrywania pierścienia magnetycznego.

Aplikacje

Dotyczy monitorowania ilości osiadań warstwowych oraz poziomu wód gruntowych w fundamentach, podtorzach, wykopach fundamentowych, nasypach i innych obiektach podziemnych. Na podstawie danych testowych można obliczyć trendy osiadania i zmiany poziomu wody w celu analizy stabilności mierzonych konstrukcji i bezpieczeństwa konstrukcji.

Dane techniczne
