Opis

Wstęp:

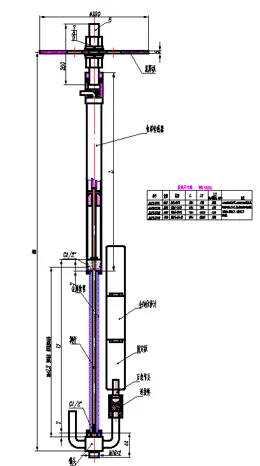

Inteligentny jednopunktowy miernik osiadania JMDL-47xxAT to wbudowany, inteligentny miernik przemieszczenia z modulacją częstotliwości indukcyjnej (IFM), który może być używany do pomiaru deformacji osiadania podłoża na miejscu, deformacji wypiętrzenia nasypów, deformacji wypiętrzenia podstawy w głębokich wykopach fundamentowych, deformacji wypiętrzenia dna tunelu w inżynierii podziemnej, deformacji ściskania grobli, osiadania fundamentów pali i innych podobnych zastosowań. Składa się z płyty osiadającej, elektrycznego czujnika przemieszczenia, pręta pomiarowego z metalowym elastycznym przewodem, głowicy kotwiącej, pręta przedłużającego i dolnej głowicy kotwiącej jako zintegrowany zespół. Elektryczny czujnik przemieszczenia jest podłączony od góry do płyty osiadającej i od dołu do pręta pomiarowego otoczonego metalowym elastycznym przewodem i głowicą kotwiącą; drążek przedłużający (który można przedłużyć za pomocą łączników prostych w zależności od wymaganej głębokości montażu) łączy głowicę kotwiącą czujnika na górnym końcu i dolną głowicę kotwiącą na jej dolnym końcu.

Cecha produktu:

1. Zintegrowana instalacja z bocznym wyjściem kabli zapewnia brak zakłóceń w operacjach zagęszczania nawierzchni, dopasowując pomiary do rzeczywistych warunków terenowych; monitoring może być prowadzony również podczas prowadzenia ruchu.

2. Elektryczny czujnik przemieszczenia umożliwia szybki, dokładny i bezpośredni pomiar wartości osiadania w czasie rzeczywistym.

3. Zgodność zarówno z pomiarami ręcznymi za pomocą kompleksowych testerów, jak i zautomatyzowanymi systemami akwizycji do zdalnej transmisji danych, zautomatyzowanych pomiarów i monitorowania operacyjnego.

4. Wysoka stabilność, niezawodność, minimalny dryf temperatury i zdolność przystosowania się do trudnych warunków i długoterminowego monitorowania.

5. W pełni cyfrowy monitoring z bezpośrednim wyjściem cyfrowych sygnałów częstotliwości, niezależny od długości kabla, pozbawioną zniekształceń transmisją sygnału na duże odległości i dużą odpornością na zakłócenia.

6. Wbudowany inteligentny chip i pamięć przechowują fabrycznie skalibrowaną nieliniową krzywą dopasowania w czujniku, automatycznie stosując nieliniowe poprawki podczas pomiaru, wraz z inteligentną pamięcią i funkcjami automatycznego przechowywania danych.

Aplikacje

Inteligentny jednopunktowy miernik osiadania JMDL-47xxAT to wbudowany, inteligentny miernik przemieszczenia z modulacją częstotliwości indukcyjnej (IFM), który może być używany do pomiaru deformacji osiadania podłoża na miejscu, deformacji wypiętrzenia nasypów, deformacji wypiętrzenia podstawy w głębokich wykopach fundamentowych, deformacji wypiętrzenia dna tunelu w inżynierii podziemnej, deformacji ściskania grobli, osiadania fundamentów pali i innych podobnych zastosowań.

Dane techniczne
