Co to są tensometry foliowe? Wyjaśnienie zasady, typów i sposobu działania

W nowoczesnym monitorowaniu bezpieczeństwa inżynieryjnego niezbędne jest zrozumienie, w jaki sposób konstrukcja reaguje na obciążenie, naprężenia, odkształcenia i zmiany środowiskowe. Niezależnie od tego, czy projekt obejmuje most, zaporę, zbocze, tunel, wieżowiec, wieżę wiatrową, konstrukcję podziemną czy koryto drogi, wiarygodne dane z monitorowania pomagają inżynierom ocenić zachowanie konstrukcji i podejmować świadome decyzje dotyczące konserwacji lub bezpieczeństwa.

Spośród wielu technologii czujnikowych stosowanych w monitorowaniu konstrukcji, tensometr foliowy pozostaje jednym z najpowszechniej stosowanych i praktycznych narzędzi. Chociaż jest niewielki, odgrywa główną rolę w pomiarze odkształceń materiałów pod wpływem siły. Dla wykonawców projektów, integratorów monitorowania, inżynierów-konsultantów i dystrybutorów zrozumienie zasady i doboru tensometrów foliowych jest ważne podczas planowania systemu monitorowania.

W tym artykule wyjaśniamy, czym jest tensometr foliowy, jego zasada działania, główne typy tensometrów foliowych i jak jest on wykorzystywany w rzeczywistych projektach inżynieryjnych. Podkreślamy również, dlaczego wybór odpowiedniego dostawcy ma znaczenie w przypadku zastosowań związanych z monitorowaniem infrastruktury i budowy.

Co to jest tensometr folii?

Tensometr foliowy działa jak czujnik wykrywający odkształcenie występujące na zewnętrznej powierzchni obiektu. Odkształcenie to termin inżynierski opisujący niewielkie zmiany długości, które występują, gdy materiał podlega działaniu sił rozciągających, ściskających, zginających lub skręcających.

Tensometr foliowy działa poprzez konwersję tego mechanicznego odkształcenia na mierzalny sygnał elektryczny. Nawet jeśli zmiana kształtu konstrukcji może być bardzo mała, może ujawnić ważne informacje na temat rozkładu naprężeń, reakcji na obciążenie, stanu zmęczeniowego i wydajności konstrukcji w czasie.

Z tego powodu inżynierowie często wdrażają tensometry foliowe w celu monitorowania bezpieczeństwa w swoich projektach. Komponenty konstrukcyjne testują swoje działanie w rzeczywistych warunkach pracy, co umożliwia inżynierom ocenę ich działania w świecie rzeczywistym w porównaniu z oczekiwanymi wynikami projektu.

Dlaczego pomiar odkształcenia ma znaczenie w projektach inżynieryjnych

Pomiar odkształcenia staje się niezbędny, ponieważ większość problemów konstrukcyjnych zaczyna się od niewykrywalnych, drobnych zmian zachodzących w konstrukcjach. Konstrukcja wykazuje początkowe oznaki uszkodzenia poprzez subtelne wzorce odkształceń, które inżynierowie mogą zmierzyć i przeanalizować, zanim nastąpi widoczne pęknięcie, przemieszczenie lub całkowita awaria.

W mostach tensometry foliowe mogą pomóc w monitorowaniu naprężeń dźwigarów pod obciążeniem ruchem. W tamach mogą wspomagać obserwację naprężeń w elementach betonowych lub stalowych. W przypadku zboczy i konstrukcji oporowych monitorowanie naprężeń pomaga inżynierom zrozumieć przenoszenie obciążenia i reakcję związaną z odkształceniami. W tunelach i projektach podziemnych dane dotyczące naprężeń mogą pokazać, jak zachowuje się wykładzina lub system podpór podczas wykopów lub długotrwałej pracy.

Z tych powodów tensometry foliowe są powszechnie stosowane w:

• monitorowanie stanu mostu
• monitorowanie bezpieczeństwa tamy
• inżynieria skarpowa i geotechniczna
• monitorowanie budynków i obiektów wysokościowych
• prace tunelowe i podziemne
• monitorowanie wieży wiatrowej
• projekty kolejowe, drogowe i infrastrukturalne

We wszystkich tych zastosowaniach dokładne dane dotyczące naprężeń pomagają ulepszyć ocenę bezpieczeństwa, planowanie konserwacji i długoterminowe zarządzanie aktywami.

Zasada tensometru folii: jak to działa?

Podstawową koncepcję leżącą u podstaw tensometru foliowego można wyjaśnić zmianą rezystancji prądu elektrycznego.

W przypadku mocowania tensometrów foliowych do powierzchni dowolnej konstrukcji, odkształcenie następuje wraz z deformacją samej powierzchni. Jeśli materiał rozszerza się lub kurczy, nastąpi równoważne rozszerzanie lub kurczenie się tensometru foliowego. Fizyczne różnice w wielkości powodują niewielką zmianę jego rezystancji.

Wynikającą z tego zmianę rezystancji mierzy się w postaci obwodu prądu elektrycznego, który zwykle zawiera układ mostka Wheatstone'a. Sygnał jest wzmacniany, gromadzony przez sprzęt do gromadzenia danych i przekształcany na wartości odkształcenia w celu monitorowania i analizy.

W uproszczeniu proces ten przebiega w następujący sposób:

1. Konstrukcja ulega obciążeniu lub odkształceniu

2. Tensometr foliowy odkształca się wraz z konstrukcją

3. Zmienia się jego opór elektryczny

4. System pomiarowy wychwytuje i przekształca tę zmianę w użyteczne dane

Ponieważ zmienność sygnału jest bardzo mała, niezbędna jest prawidłowa instalacja i kondycjonowanie sygnału. Dokładność pomiaru odkształcenia zależy nie tylko od samego czujnika, ale także od jakości połączenia, przygotowania powierzchni, kompensacji temperatury, okablowania i ochrony środowiska.

Główne typy tensometrów

Inżynierowie potrzebują różnych konstrukcji tensometrów do różnych środowisk pracy. Właściwy dobór typu poprawia zarówno dokładność pomiaru, jak i trwałość systemu w całym okresie jego eksploatacji.

1. Tensometry foliowe

Tensometry foliowe pozostają jednym z najbardziej preferowanych typów tensometrów wśród użytkowników. Urządzenie składa się z metalicznego wzoru folii, który inżynierowie przyczepiają do materiału podkładowego. Mierniki zapewniają wysoką czułość oraz niezawodne działanie w wielu różnych przypadkach użycia.

Urządzenia znajdują powszechne zastosowanie w badaniach laboratoryjnych, ocenie konstrukcji i monitorowaniu inżynieryjnym, ponieważ umożliwiają precyzyjny pomiar odkształceń powierzchni.

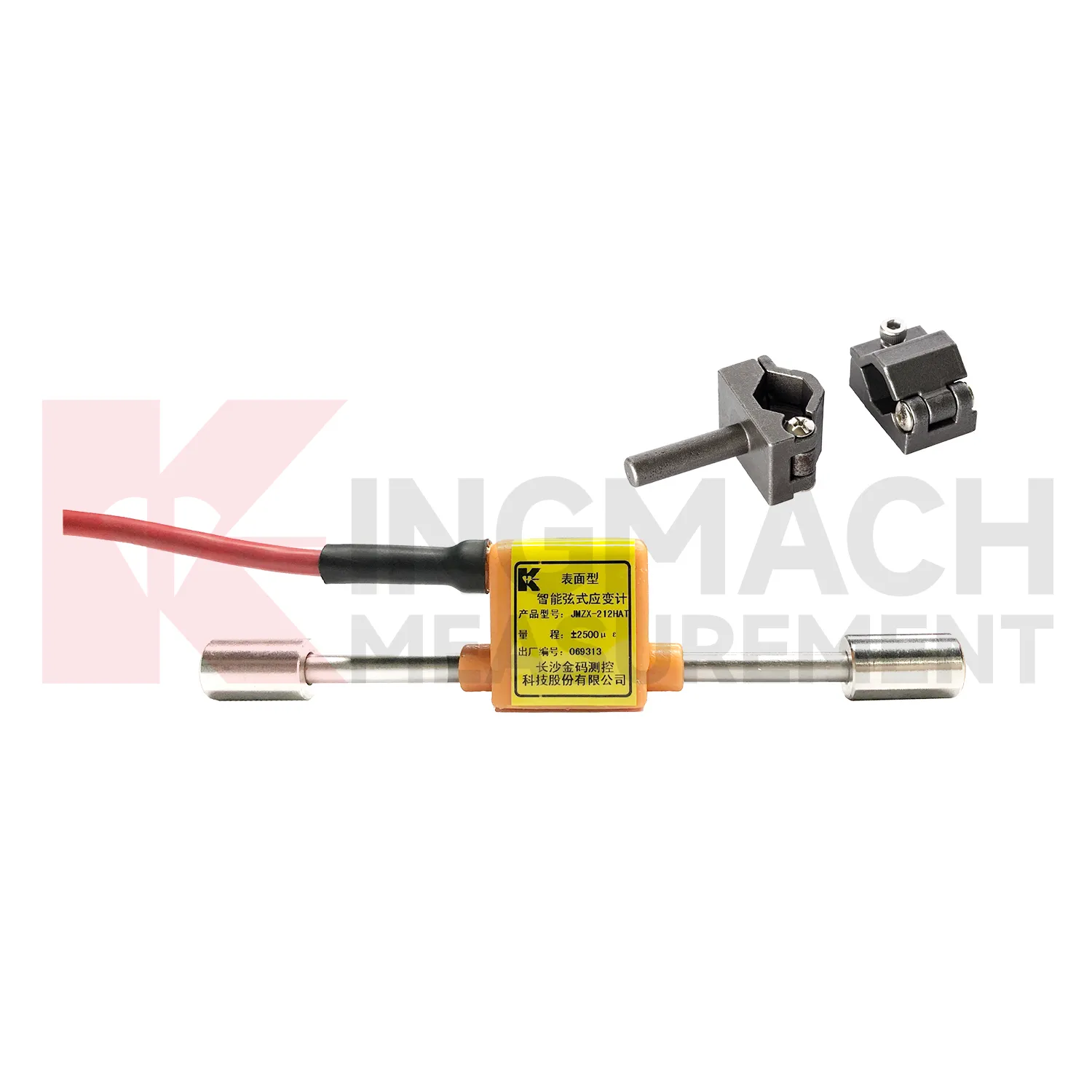

2. Tensometry drutowe

Tensometry drutowe wykorzystują cienki drut oporowy jako element czujnikowy. Urządzenie zachowuje swoją tradycyjną konstrukcję, ale ludzie używają go do określonych celów konstrukcyjnych i monitorowania.

Mierniki drutu stają się opcją w przypadku projektów wymagających określonych konfiguracji pomiarowych lub określonych warunków środowiskowych.

3. Tensometry spawalne

Spawalne tensometry umożliwiają mocowanie do powierzchni metalowych, z którymi nie radzą sobie skutecznie metody klejenia. Wskaźniki znajdują szerokie zastosowanie w konstrukcjach stalowych, mostach, maszynach przemysłowych i innych elementach metalowych.

Wskaźniki spawalne zapewniają zespołom projektowym pracującym w środowisku zewnętrznym metodę instalacji zapewniającą bezpieczną instalację.

4. Wbudowane lub specjalistyczne tensometry

Niektóre projekty wymagają specjalistycznych sprawdzianów, które można osadzać w konstrukcjach betonowych i geotechnicznych, a także w specjalnych materiałach konstrukcyjnych. Produkty sprawdzają się w sytuacjach wymagających stałego monitorowania konstrukcji, wykraczającego poza możliwości bezpośredniego montażu powierzchniowego.

Przemysł budowlany wykorzystuje te materiały do ​​dużych projektów, które obejmują tamy, tunele, fundamenty i podziemne prace inżynieryjne.

5. Tensometry z kompensacją temperatury

W zewnętrznych obiektach inżynierskich występują wahania temperatury, które zmniejszają dokładność pomiaru. Zastosowanie tensometrów z kompensacją temperatury pomaga zmniejszyć ten wpływ, jednocześnie zwiększając precyzję danych.

Technologia ta okazuje się korzystna w przypadku projektów mostów, konstrukcji wież wiatrowych i projektów zapór, a także konstrukcji stalowych lub betonowych wystawionych na działanie warunków zewnętrznych.

Jak tensometry foliowe działają w rzeczywistym monitorowaniu inżynieryjnym

W rzeczywistych projektach tensometry foliowe są mocowane lub integrowane z elementami konstrukcyjnymi, gdzie należy monitorować zachowanie naprężeń. Po zainstalowaniu wykrywają zmiany naprężeń spowodowane obciążeniem, wibracjami, osiadaniem, ruchami termicznymi lub redystrybucją naprężeń.

Na przykład:

• Do oceny konstrukcji mostu w dźwigarach, pokładach lub elementach stalowych można zastosować tensometry foliowe, aby ocenić wpływ zastosowanego obciążenia ruchem.
• W przypadku monitorowania zapór mogą pomóc w śledzeniu zmian naprężeń spowodowanych ciśnieniem wody, zmianą temperatury lub długoterminowym zachowaniem konstrukcji.
• W przypadku konstrukcji skarpowych odgrywają one zasadniczą rolę w ocenie reakcji konstrukcyjnych konstrukcji oporowych, kotew lub elementów konstrukcyjnych.
• W przypadku budynków i konstrukcji wysokościowych tensometry foliowe można zastosować do oceny przenoszenia obciążenia, wydajności zbrojenia lub efektów wzmocnienia.
• W przypadku konstrukcji tunelowych pomagają one w ocenie reakcji konstrukcyjnych elementów okładzinowych, elementów wsporczych i reakcji konstrukcyjnych na etapach budowy.
• W przypadku wież wiatrowych pomocne mogą być tensometry foliowe do oceny naprężeń i zmęczenia w warunkach obciążenia wiatrem.
• W przypadku konstrukcji podtorza i kolei tensometry foliowe pomagają w ocenie reakcji na powtarzające się obciążenia spowodowane ruchem drogowym.

Przekształcając te reakcje fizyczne w mierzalne dane, tensometry foliowe dają inżynierom jaśniejszy obraz zachowania konstrukcji w czasie. To sprawia, że ​​są one cennymi narzędziami zarówno do krótkoterminowych testów, jak i długoterminowego monitorowania stanu zdrowia.

Kluczowe czynniki przy wyborze tensometru foliowego

Dla nabywców usług inżynieryjnych i wykonawców zajmujących się monitorowaniem wybór tensometru foliowego nie zależy tylko od dostępności czujnika. Chodzi o dopasowanie produktu do stanu projektu.

Ważne czynniki wyboru obejmują:

• materiał monitorowanej konstrukcji
• oczekiwany zakres odkształceń
• wymagania dotyczące pomiaru statycznego lub dynamicznego
• zastosowanie wewnątrz lub na zewnątrz
• stan powierzchni i sposób montażu
• wahania temperatury
• wymóg długoterminowej trwałości
• kompatybilność z przyrządami monitorującymi
• potrzeby ochrony i uszczelniania kabli
• środowiska projektu, takie jak wilgoć, korozja lub wibracje

Na przykład projekt mostu narażony na działanie czynników atmosferycznych i cyklicznych obciążeń może wymagać innego rozwiązania niż miernik wbudowany stosowany w betonowej zaporze lub wykładzinie tunelu. Właściwy proces doboru pozwala uniknąć problemów z instalacją, niestabilnych sygnałów lub krótszej żywotności czujnika.

Typowe wyzwania w zastosowaniach tensometrów folii

Chociaż tensometry foliowe są szeroko stosowane, na ich działanie może wpływać kilka problemów praktycznych.

Częstym problemem jest złe przygotowanie powierzchni. Jeśli powierzchnia montażowa nie jest czysta i odpowiednio zabezpieczona, miernik może nie być prawidłowo podłączony, co może mieć wpływ na dokładność danych.

Kolejnym wyzwaniem jest błąd instalacji. Nieprawidłowe ustawienie, niewłaściwe użycie kleju lub niewystarczająca ochrona mogą prowadzić do niestabilnych odczytów.

Wpływ temperatury jest kolejnym ważnym czynnikiem, szczególnie w konstrukcjach zewnętrznych. Bez odpowiedniej kompensacji zmiany temperatury mogą powodować dryft sygnału lub fałszywe odczyty.

W trudnych warunkach wilgoć, korozja, kurz i uszkodzenia kabli mogą również wpływać na stabilność pomiaru. Dlatego wielu nabywców projektów woli współpracować z dostawcami, którzy rozumieją rzeczywiste warunki inżynieryjne i mogą polecić odpowiednie produkty, zamiast oferować jedynie standardowe pozycje katalogowe.

Dlaczego doświadczenie dostawcy ma znaczenie

W przypadku mostów, zapór, tuneli, skarp, budynków, wież wiatrowych i projektów inżynierii podziemnej niezawodność monitorowania zależy zarówno od jakości produktu, jak i wsparcia aplikacji. Kupujący często potrzebują czegoś więcej niż tylko czujnika — potrzebują pomocy przy wyborze, komunikacji technicznej, koordynacji dostaw i obsłudze eksportu.

Firma Kingmach dostarcza tensometry foliowe do zastosowań w pomiarach inżynieryjnych i monitorowaniu bezpieczeństwa konstrukcji. Nasz asortyment produktów został zaprojektowany z myślą o zaspokojeniu różnorodnych potrzeb projektowych w sektorach infrastruktury, budownictwa i monitoringu przemysłowego.

Dla klientów zagranicznych oznacza to dostęp do:

• produkty tensometryczne foliowe do różnych zastosowań monitorujących
• wsparcie w doborze produktów pod kątem projektu
• możliwości dostaw dla wykonawców, dystrybutorów i integratorów
• doświadczenie eksportowe dla zamówień międzynarodowych i komunikacji technicznej

Jeśli zaopatrujesz się w czujniki do monitorowania stanu konstrukcji lub oprzyrządowanie inżynieryjne, wybór profesjonalnego dostawcy może pomóc poprawić zarówno efektywność zakupów, jak i wydajność projektu.

Zapoznaj się z naszą ofertą produktów tutaj: Tensometry

Wniosek

Tensometr foliowy pełni funkcję nieistotnej części systemu. Pełni jednak istotną funkcję w ocenie bezpieczeństwa inżynieryjnego. Przyrząd mierzy minimalne zmiany strukturalne, aby pomóc inżynierom w ocenie wzorców naprężeń i wydajności operacyjnej, jednocześnie identyfikując potencjalne zagrożenia w różnych projektach infrastrukturalnych.

Tensometry foliowe pełnią funkcję niezbędnych i skutecznych przyrządów pomiarowych we współczesnych systemach monitorowania, które obejmują mosty, tamy i tunele, zbocza, budynki, wieże wiatrowe, obiekty podziemne i koryta dróg. Kupujący muszą zrozumieć zasady produktu oraz różnice w jego typach i zastosowaniach, ponieważ wiedza ta umożliwi im podejmowanie lepszych decyzji projektowych.

Jeśli szukasz niezawodnych rozwiązań tensometrycznych do swojego projektu monitorowania, Kingmach jest gotowy wesprzeć Twoje potrzeby w zakresie zaopatrzenia. Skontaktuj się z nami, podając typ projektu, materiał konstrukcyjny i wymagania dotyczące monitorowania, a nasz zespół pomoże polecić odpowiednie produkty do Twojego zastosowania.

Często zadawane pytania

1. Do czego służy tensometr foliowy?

Tensometr foliowy służy do pomiaru małych odkształceń materiału lub konstrukcji pod obciążeniem. Jest powszechnie stosowany w mostach, tamach, tunelach, budynkach, zboczach, wieżach wiatrowych i innych projektach monitorowania inżynieryjnego.

2. Jak działa tensometr foliowy?

Tensometr foliowy działa na zasadzie wykrywania zmian oporu elektrycznego podczas jego rozciągania lub ściskania wraz z powierzchnią monitorowanego obiektu. Ta zmiana rezystancji jest przekształcana w mierzalne dane dotyczące odkształcenia.

3. Jakie są główne typy tensometrów?

Typowe typy obejmują tensometry foliowe, tensometry drutowe, tensometry spawalne, tensometry wbudowane i tensometry z kompensacją temperatury. Różne typy są odpowiednie dla różnych warunków projektu.

4. Dlaczego monitorowanie odkształceń jest ważne w inżynierii konstrukcyjnej?

Monitorowanie naprężeń pomaga inżynierom zrozumieć zachowanie naprężeń konstrukcyjnych, wykryć nienormalną reakcję na obciążenie, ocenić stan zmęczenia i wspierać długoterminową ocenę bezpieczeństwa przed wystąpieniem widocznych uszkodzeń.

5. Jak wybrać odpowiedni tensometr foliowy do mojego projektu?

Należy wziąć pod uwagę materiał konstrukcji, metodę montażu, warunki temperaturowe, zakres pomiarowy, czas monitorowania i narażenie na środowisko. Współpraca z doświadczonym dostawcą może pomóc w zapewnieniu, że miernik będzie odpowiadał wymaganiom projektu.
