Jak działają tensometry z drutu wibracyjnego? Zasady i zastosowania

Jeśli chodzi o monitorowanie bezpieczeństwa technicznego, należy zauważyć, że wszystkie zmiany mogą nie być widoczne na poziomie powierzchni. Zanim ujawnią się pęknięcia, przemieszczenia lub inne uszkodzenia, mogą już pojawić się oznaki wskazujące, że dźwigar mostu podlega nietypowym naprężeniom, część tamy reaguje nieprawidłowo lub wykładzina tunelu podlega zmianom obciążenia. Dla interesariuszy projektu, w tym właścicieli projektów, konstruktorów, konsultantów i specjalistów ds. integracji, ważne jest wczesne wykrycie tych zmian.

Właśnie dlatego monitorowanie naprężeń jest tak istotne w inżynierii lądowej. Wielkość odkształcenia materiału, która odpowiada wydłużeniu i ściskaniu, ujawnia jego zachowanie pod obciążeniem. W wielu przypadkach tensometry z wibrującym drutem okazały się jednymi z najbardziej niezawodnych narzędzi w tej dziedzinie.

Od mostów i tam po zbocza, budynki, tunele, wieże wiatrowe, prace podziemne i infrastrukturę transportową, technologia drutu wibracyjnego jest szeroko stosowana tam, gdzie liczy się monitorowanie stabilności i trwałości. Skontaktuj się z nami, aby uzyskać więcej informacji na temat działania tensometrów z drutem wibracyjnym, dlaczego są one cenione w projektach inżynierskich i gdzie są powszechnie stosowane. Wprowadzamy również rozwiązanie do montażu powierzchniowego dla projektów monitorowania konstrukcji.

Dlaczego monitorowanie naprężenia drutu wibracyjnego jest szeroko stosowane w inżynierii lądowej?

W dużych projektach infrastrukturalnych warunki monitorowania są często wymagające. Czujniki mogą być narażone na działanie czynników atmosferycznych, zmiany temperatury, wilgoć, kurz, wibracje i długie okresy użytkowania. W takich środowiskach inżynierowie nie szukają po prostu czujnika, który będzie działał w laboratorium. Potrzebują metody wykrywania, która będzie w stanie dostarczać stabilne dane w czasie w rzeczywistych warunkach terenowych.

Jest to jeden z głównych powodów, dla których technologia drutu wibracyjnego jest tak szeroko stosowana w monitorowaniu bezpieczeństwa inżynieryjnego.

Technika pomiarowa czujników z wibrującym drutem wykazuje lepszą stabilność długoterminową, dokładność pomiaru i spójność pomiaru niż inne techniki pomiarowe. System działa najlepiej w przypadku dłuższych okresów monitorowania, które wymagają stałej wydajności przez wiele miesięcy lub lat, zamiast krótkich odstępów między testami.

Niezawodność tego systemu, który zapewnia podstawowe funkcje monitorowania mostów, zapór, systemów oporowych, tuneli, wież wiatrowych i obiektów podziemnych. Projekty wymagają danych monitorujących, umożliwiających ocenę bezpieczeństwa, analizę trendów i planowanie konserwacji przez cały okres życia konstrukcji.

Co to jest tensometr z drutem wibracyjnym?

Tensometr z wibrującym drutem pełni funkcję czujnika pomiaru naprężenia, który wykrywa zmiany naprężenia drutu w celu określenia poziomu naprężenia.

Czujnik zawiera przewód, który rozciąga się pomiędzy dwoma niezmiennymi punktami. Korpus czujnika przenosi wszelkie odkształcenia występujące na monitorowanej konstrukcji. W wyniku tego procesu napięcie drutu ulega zmianie. Częstotliwość drgań drutu zmienia się w zależności od naprężenia drutu, co powoduje odkształcenie konstrukcji, powodując zsynchronizowane przesunięcie częstotliwości.

Częstotliwość tę można następnie zmierzyć za pomocą czytnika lub rejestratora danych i przekształcić w dane inżynieryjne do analizy.

Mówiąc najprościej, tensometr z wibrującym drutem przekształca ruch konstrukcyjny w sygnał częstotliwości, który można wykorzystać do monitorowania zachowania związanego z naprężeniami. System staje się niezbędny w projektach inżynieryjnych, które wymagają długoterminowych, dokładnych i wiarygodnych pomiarów odkształceń.

Jak działają tensometry z drutu wibracyjnego?

Zasada działania systemu wymaga demonstracji krok po kroku w celu pełnego zrozumienia.

1. Występuje deformacja strukturalna

Element mostu, podpora stalowa, powierzchnia betonowa, okładzina tunelu lub sekcja wieży podlegają obciążeniom, zmianom temperatury, ruchom gruntu, wibracjom lub innym wpływom konstrukcyjnym. Materiał wykazuje mierzalne odkształcenia, gdyż nawet najmniejsze odkształcenia powodują trwałe zmiany.

2. Czujnik reaguje na ten ruch

Kiedy na konstrukcji zamontowany jest tensometr z drutem wibracyjnym, podąża on za deformacją monitorowanej powierzchni. Jeśli konstrukcja się rozciąga, czujnik się rozciąga. Jeśli ulegnie kompresji, czujnik odpowiednio reaguje.

3. Zmiany naprężenia drutu

Wewnątrz miernika drut wewnętrzny jest naprężony. W miarę odkształcania się konstrukcji zmienia się stan mechaniczny drutu. Zmienia to poziom naprężenia drutu.

4. Zmiany częstotliwości wibracji

Drut jest wzbudzany do wibracji i mierzona jest jego częstotliwość drgań własnych. Ponieważ częstotliwość jest powiązana z napięciem drutu, każda zmiana napięcia wywołana naprężeniem powoduje zmianę częstotliwości.

5. Częstotliwość jest konwertowana na dane monitorowania

Zmierzona częstotliwość jest zbierana przez przyrząd lub system monitorowania. Dane mogą następnie zostać przetworzone na wartości odkształceń i wykorzystane przez inżynierów do obserwacji trendów, oceny reakcji konstrukcji i identyfikacji nietypowych zmian.

Ważną zaletą tej metody jest to, że pomiar oparty na częstotliwości doskonale nadaje się do monitorowania w terenie, szczególnie w przypadku długich tras kablowych lub złożonych środowisk terenowych. W przypadku dużych projektów infrastrukturalnych ta praktyczna korzyść może być bardzo cenna.

Dlaczego natynkowe wibracyjne tensometry drutowe są przydatne?

Nie wszystkie projekty pozwalają na wbudowane oprzyrządowanie. W wielu rzeczywistych zastosowaniach inżynierowie muszą monitorować istniejące konstrukcje, zrewitalizowane zasoby lub dostępne powierzchnie konstrukcyjne po rozpoczęciu lub zakończeniu budowy. W takich sytuacjach skutecznym rozwiązaniem może być montowany powierzchniowo tensometr z drutem wibracyjnym.

Model powierzchniowy jest szczególnie przydatny, gdy celem jest monitorowanie naprężeń bezpośrednio na zewnątrz elementów konstrukcyjnych, takich jak elementy stalowe, powierzchnie betonowe, ramy nośne, sekcje wież i inne odsłonięte części. Zapewnia elastyczność we wdrażaniu i może być odpowiedni zarówno dla nowo budowanych, jak i już działających obiektów.

To sprawia, że ​​tensometry z drutem wibracyjnym do montażu powierzchniowego są szczególnie przydatne w przypadku::

• ocena stanu konstrukcji
• unowocześnienie i wzmocnienie oceny
• monitorowanie związane z konserwacją
• obserwacja po budowie
• długoterminowe monitorowanie bezpieczeństwa dostępnych komponentów

Dla nabywców urządzeń inżynieryjnych oznacza to praktyczną opcję czujnika, która może pasować do szerokiego zakresu warunków projektu bez konieczności wbudowanej instalacji.

Czego inżynierowie mogą się nauczyć z danych dotyczących naprężeń drutu wibracyjnego

Tensometr nie tylko generuje liczby. Jego prawdziwa wartość polega na tym, co te liczby mówią o konstrukcji.

Dzięki monitorowaniu naprężeń drutu wibracyjnego inżynierowie mogą lepiej zrozumieć:

• jak elementy konstrukcyjne reagują na obciążenie
• czy rzeczywiste zachowanie odpowiada oczekiwaniom projektowym
• jak zmieniają się naprężenia na etapach budowy
• czy środki wzmacniające lub naprawcze działają zgodnie z przeznaczeniem
• jak temperatura, obciążenie cykliczne lub osiadanie wpływają na konstrukcję w czasie
• czy nieprawidłowe tendencje mogą wskazywać na rozwój ryzyka

W wielu projektach największą wartością monitorowania odkształceń nie jest pojedynczy odczyt, ale wzór w czasie. Analiza trendów pomaga określić, czy konstrukcja zachowuje się normalnie lub czy konieczna może być dalsza inspekcja i działania inżynieryjne.

Z tego powodu tensometry z wibrującym drutem są często integrowane z długoterminowymi systemami monitorowania stanu konstrukcji, w których niezbędna jest niezawodność i ciągłość.

Typowe zastosowania w monitorowaniu bezpieczeństwa inżynieryjnego

Mosty

Inżynierowie wykorzystują w projektach mostów tensometry z drutu wibracyjnego do monitorowania elementów konstrukcyjnych, w tym dźwigarów, elementów stalowych i elementów pomostu, a także obszarów podatnych na uszkodzenia zmęczeniowe. Urządzenia pozwalają inżynierom ocenić, jak konstrukcja reaguje na obciążenia występujące podczas ruchu pojazdu oraz na wpływy środowiska.

Tamy

Dane dotyczące naprężeń dostarczają kluczowych informacji do monitorowania bezpieczeństwa tam, ponieważ umożliwiają inżynierom badanie, w jaki sposób konstrukcje reagują na zmiany ciśnienia i temperatury wody oraz rozszerzone warunki operacyjne. Proces ten odgrywa kluczową rolę zarówno w ocenie wydajności, jak i procedurach kontroli bezpieczeństwa.

Zbocza i konstrukcje oporowe

Inżynierowie używają sprzętu do monitorowania naprężeń, aby zbadać, jak systemy stabilizacji zboczy i konstrukcje oporowe reagują na nacisk gruntu, obciążenia podporowe i siły ruchu.

Budynki i konstrukcje wysokościowe

Inżynierowie budowlani stosują tensometry z wibrującym drutem w budynkach i wieżach oraz wzmocnionych systemach konstrukcyjnych do pomiaru rozkładu naprężeń i przenoszenia obciążenia oraz oceny technik wzmacniania.

Tunele i inżynieria podziemna

Czujniki instalowane w tunelach i na podziemnych placach budowy umożliwiają inżynierom pomiar wydajności systemu wykładziny tuneli, konstrukcji wsporczych i działań budowlanych na różnych etapach budowy. System okazuje się szczególnie przydatny, gdy konieczne jest ciągłe monitorowanie naprężeń.

Wieże Wiatrowe

Konstrukcje wież wiatrowych podlegają powtarzającym się obciążeniom dynamicznym. Monitorowanie naprężeń pomaga inżynierom zrozumieć zachowanie naprężeń operacyjnych, reakcję zmęczeniową i wydajność konstrukcji w czasie.

Nasypy drogowe i infrastruktura transportowa

W inżynierii związanej z transportem tensometry można zastosować do elementów wsporczych i komponentów infrastruktury w celu oceny powtarzających się skutków obciążenia i długoterminowej reakcji konstrukcji.

Projekt Kingmach — most na rzece Jangcy w Szanghaju, Suzhou i Nantong

Co należy wziąć pod uwagę przed wyborem tensometru z drutem wibracyjnym

Wybór tensometru powinien zawsze opierać się na rzeczywistym celu monitorowania i stanie miejsca. Przed zakupem zespoły projektowe powinny rozważyć kilka kluczowych pytań:

• Na jakim materiale będzie zamontowany miernik?
• Czy struktura jest nowa, istnieje czy jest wzmacniana?
• Czy monitoring jest krótkotrwały, okresowy czy ciągły?
• Czy czujnik będzie działał na zewnątrz, czy w wilgotnym środowisku?
• Czy projekt wymaga automatycznego pozyskiwania danych?
• Jak ważne jest prowadzenie kabli i odległość transmisji?
• Jaki poziom ochrony jest potrzebny przed warunkami atmosferycznymi, wibracjami lub zakłóceniami w miejscu pracy?

Czujnik może wydawać się na papierze odpowiedni pod względem technicznym, ale jeśli nie będzie pasować do metody instalacji, warunków środowiskowych lub systemu monitorowania, może to mieć wpływ na wydajność projektu. Dlatego wielu kupujących woli współpracować z dostawcami, którzy mogą zapewnić wsparcie oparte na aplikacjach, a nie tylko na listach produktów.

Praktyczne rozwiązanie do monitorowania naprężeń powierzchni konstrukcyjnych

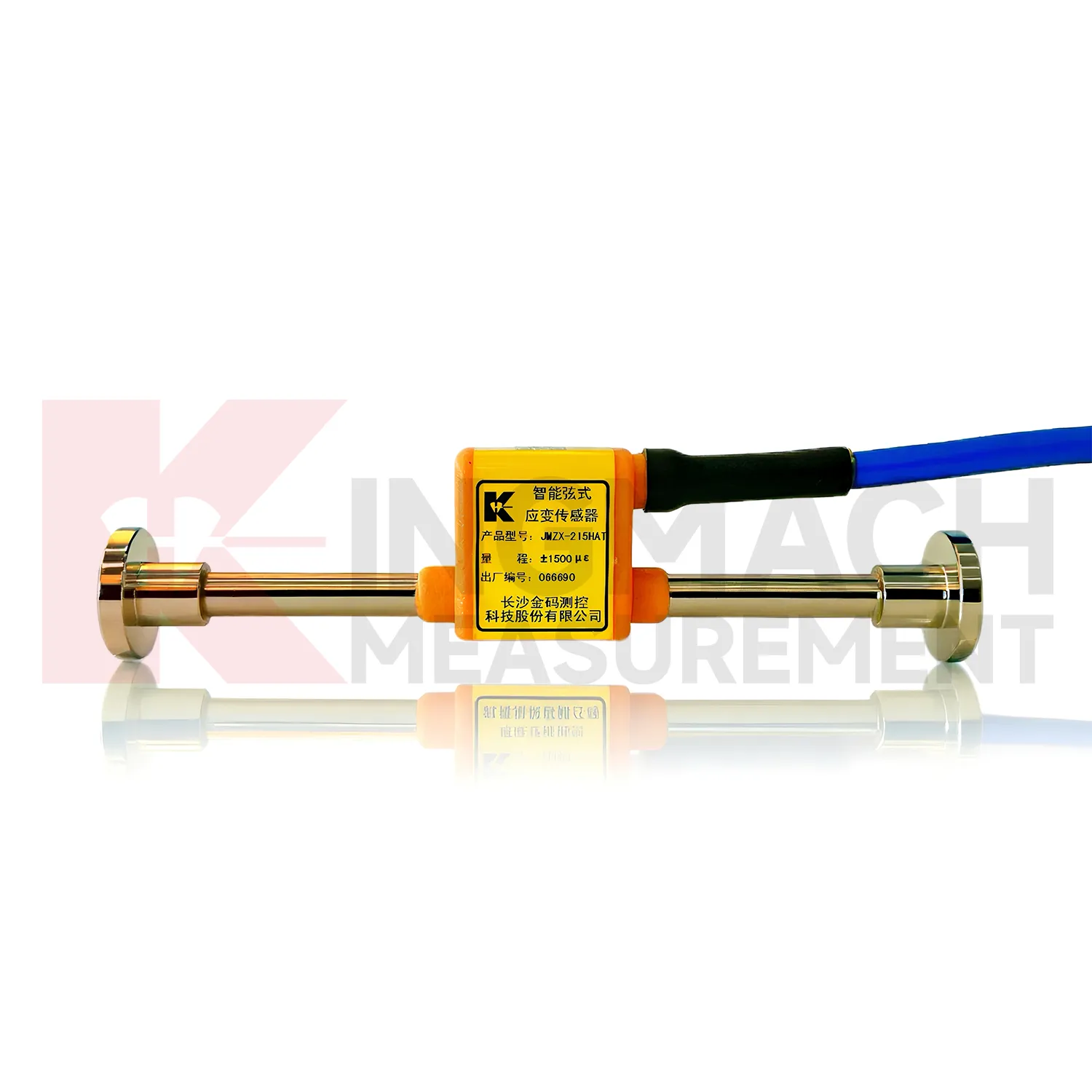

W przypadku projektów wymagających niezawodnego monitorowania naprężeń na powierzchniach konstrukcyjnych praktyczną opcją jest nasz inteligentny wibracyjny miernik tensometryczny z drutem wibracyjnym, model powierzchniowy.

Zaprojektowany do zastosowań związanych z monitorowaniem bezpieczeństwa inżynieryjnego, produkt ten nadaje się do stosowania w terenie, gdzie ważna jest długoterminowa stabilność danych i instalacja powierzchniowa. Można go stosować w szerokiej gamie projektów infrastrukturalnych i budowlanych, w tym mostów, zapór, tuneli, skarp, budynków, wież wiatrowych, robót podziemnych i konstrukcji transportowych.

Jego wartość polega na połączeniu zalet technologii wykrywania drutu wibracyjnego z praktycznością konfiguracji do montażu powierzchniowego, co czyni go dobrym wyborem w przypadku dostępnych elementów konstrukcyjnych i systemów monitorowania opartych na projektach.

Możesz zapoznać się z produktem tutaj: Inteligentny tensometr z drutem wibracyjnym

Jako dostawca zorientowany na eksport, obsługujący aplikacje do monitorowania bezpieczeństwa technicznego, rozumiemy, że międzynarodowi nabywcy często potrzebują czegoś więcej niż tylko samego czujnika. Potrzebują elastycznej komunikacji, odpowiedniego dopasowania produktów i wsparcia w zakresie zamówień opartych na projektach. Niezależnie od tego, czy jesteś wykonawcą, integratorem monitorowania, dystrybutorem czy zespołem konsultingowym, jesteśmy gotowi pomóc Ci znaleźć odpowiednie rozwiązanie do monitorowania naprężeń.

Wniosek

Tensometry z wibrującym drutem stanowią istotne instrumenty nowoczesnego monitorowania bezpieczeństwa inżynieryjnego, ponieważ przekształcają drobne ruchy konstrukcyjne w istotne informacje z monitorowania. System działa w oparciu o wykrywanie zmian częstotliwości występujących w przypadku wahań napięcia drutu, a metoda ta zapewnia praktyczne korzyści w przypadku długotrwałych zastosowań zewnętrznych.

Inżynierowie mogą używać montowanych powierzchniowo tensometrów z drutem wibracyjnym do monitorowania zachowania konstrukcji oraz śledzenia reakcji na obciążenie i zmian wydajności mostów, zapór i zboczy, budynków i tuneli, wież wiatrowych oraz obiektów podziemnych i systemów infrastruktury podtorza.

Nasz zespół pomoże Ci wybrać niezawodny czujnik monitorowania naprężeń dla Twojego nadchodzącego projektu, jednocześnie zapewniając usługi dostaw eksportowych. Po podaniu rodzaju projektu, materiału konstrukcyjnego i wymagań dotyczących monitorowania zarekomendujemy najlepsze rozwiązanie dla Twoich potrzeb.

Często zadawane pytania

1. Do czego służy tensometr z drutem wibracyjnym?

Tensometr z wibrującym drutem służy do pomiaru naprężeń konstrukcyjnych w projektach inżynieryjnych. Jest powszechnie stosowany w mostach, tamach, tunelach, budynkach, zboczach, wieżach wiatrowych, robotach podziemnych i innych systemach monitorowania infrastruktury.

2. Jak działa tensometr z drutem wibracyjnym?

Działa poprzez pomiar zmian częstotliwości drgań wewnętrznego naprężonego drutu. W przypadku odkształcenia monitorowanej konstrukcji zmienia się napięcie drutu, co powoduje zmianę częstotliwości drgań. Częstotliwość ta jest następnie przekształcana w dane dotyczące odkształcenia.

3. Dlaczego tensometry z drutem wibracyjnym nadają się do długoterminowego monitorowania?

Są one szeroko stosowane do długoterminowego monitorowania, ponieważ technologia drutu wibracyjnego zapewnia stabilną wydajność, dobrą powtarzalność i przydatność w trudnych warunkach inżynierii lądowej, takich jak miejsca na zewnątrz, wilgotne i o zmiennej temperaturze.

4. Jaka jest zaleta natynkowego tensometru z drutem wibracyjnym?

Model montowany na powierzchni jest przydatny w przypadku istniejących konstrukcji, projektów modernizacyjnych i dostępnych części konstrukcyjnych, gdzie instalacja wbudowana nie jest możliwa lub nie jest konieczna. Zapewnia elastyczne wdrożenie do monitorowania w terenie.

5. Jak wybrać odpowiedni tensometr z drutem wibracyjnym do mojego projektu?

Należy wziąć pod uwagę materiał konstrukcji, miejsce instalacji, czas monitorowania, warunki środowiskowe, ułożenie kabli i to, czy czujnik będzie podłączony do automatycznego systemu monitorowania. Współpraca z doświadczonym dostawcą może pomóc w zapewnieniu, że produkt będzie odpowiadał rzeczywistym potrzebom projektu.
