Zrozumienie 9 typów ogniw obciążnikowych: przewodnik po wyborze inżyniera

Typ ogniwa obciążnikowego nie jest wyborem produktu — jest to decyzja inżynierska

W przypadku fundamentów z pali mostowych, systemów podpór tuneli, projektów bezpieczeństwa zapór i monitorowania głębokich wykopów fundamentowych, koszt wyboru niewłaściwego czujnika, nawet raz, znacznie przekracza oszczędności wynikające z niższej ceny zakupu. Wybór czujnika obciążenia nie polega po prostu na tym, „którą markę kupić”, ale raczej na tym, „która zasada fizyczna pasuje do mojej konstrukcji nośnej”. W tym artykule dokonano przeglądu dziewięciu produktów czujników firmy Kingmach, obejmujących technologię drutu wibracyjnego (VW) i technologię różnicy ciśnień, aby pomóc inżynierom w dokładnym dopasowaniu sprzętu na podstawie faktycznie zmierzonych parametrów fizycznych — takich jak siła skupiona, naprężenie rozłożone, ciśnienie wody w porach i poziom wody — oraz uniknąć typowego błędu polegającego na wyborze czujników, które jedynie „wyglądają podobnie”.”

Skrócona instrukcja produktu (szybki lokalizator)

Zmierzona wielkość fizyczna	Zalecany czujnik	Technologia rdzenia
Skoncentrowana siła — otwór przelotowy pręta/kabla	Puste ogniwo obciążnikowe JMZX-3XXXHAT	VW, wielostrunowa struktura pierścieniowa
Skoncentrowana siła — bezpośrednia kompresja	Stałe ogniwo obciążnikowe JMZX-35XXHAT	VW, solidna konstrukcja wielostrunowa
Siła osiowa — długoterminowe monitorowanie prętów/kabli	Miernik siły osiowej JMZX-38XXAT	VW, izolacja naprężeń
Siła osiowa — etap budowy	Miernik siły osiowej szalunków	VW, Trwałe konstrukcyjnie
Rozproszone ciśnienie gruntu	Czujnik ciśnienia gruntu JMZX-50XXAT / 51XXAT	VW, wielkopowierzchniowa powierzchnia nośna
Ciśnienie wody w porach — głęboka warstwa	Piezometr JMZX-55XXHAT	VW, typ wbudowany
Poziom wody — przewodowa tuba obserwacyjna	Miernik poziomu wody JMYC-67XXAD	Różnica ciśnień, RS485
Poziom wody — sieć bezprzewodowa / obszar zdalny	Miernik poziomu wody JMYC-67XXAWL	Różnica ciśnień, 4G

Technologie wykrywania kryjące się za zasięgiem

Całą gamę dziewięciu produktów obejmują dwie różne technologie wykrywania. Technologia drutu wibracyjnego (VW) stanowi podstawę wszystkich czujników siły strukturalnej i piezometrów. Wewnątrz czujnika VW napięty drut stalowy wibruje z częstotliwością własną. Odkształcenie otaczającego elementu sprężystego pod obciążeniem powoduje zmianę naprężenia drutu, co powoduje zmianę częstotliwości jego drgań. Ta mierzalna zależność częstotliwości od siły stanowi podstawę pomiaru. Technologia VW dominuje w zastosowaniach geotechnicznych i monitorowania stanu konstrukcji (SHM). Jego sygnał wyjściowy oparty na częstotliwości pozostaje całkowicie odporny na zmiany rezystancji kabla, wnikanie wilgoci i zakłócenia elektromagnetyczne (EMI). Te dokładne warunki często powodują unieważnienie rezystancyjnych czujników tensometrycznych w instalacjach zakopanych, zanurzonych i długodystansowych.

Druga rodzina wykorzystuje technologię wykrywania różnicy ciśnień. Membrana czuła na nacisk ugina się pod wpływem hydrostatycznego ciśnienia cieczy. Wbudowany procesor i 16-bitowy konwerter AD przekształcają to fizyczne odchylenie w cyfrową wartość poziomu wody. Technologia ta idealnie nadaje się do monitorowania poziomu wód otwartych. Wentylowana konstrukcja kabla eliminuje zakłócenia atmosferyczne, dzięki czemu czujnik działa dokładnie w przypadku zmian barometrycznych. Czujniki te wysyłają sygnały cyfrowe 4G lub RS485 do stacji zdalnych bez nadzoru i osiągają rozdzielczość na poziomie milimetra w rurkach poziomu wody. Piezometry z drutem wibracyjnym po prostu nie są zaprojektowane tak, aby spełniać te specyficzne wymagania dotyczące działania na wodach otwartych. Ostatecznie podstawowa technologia zapewnia platformę, ale specyficzna konfiguracja sił projektu określa dokładny wymagany typ produktu.

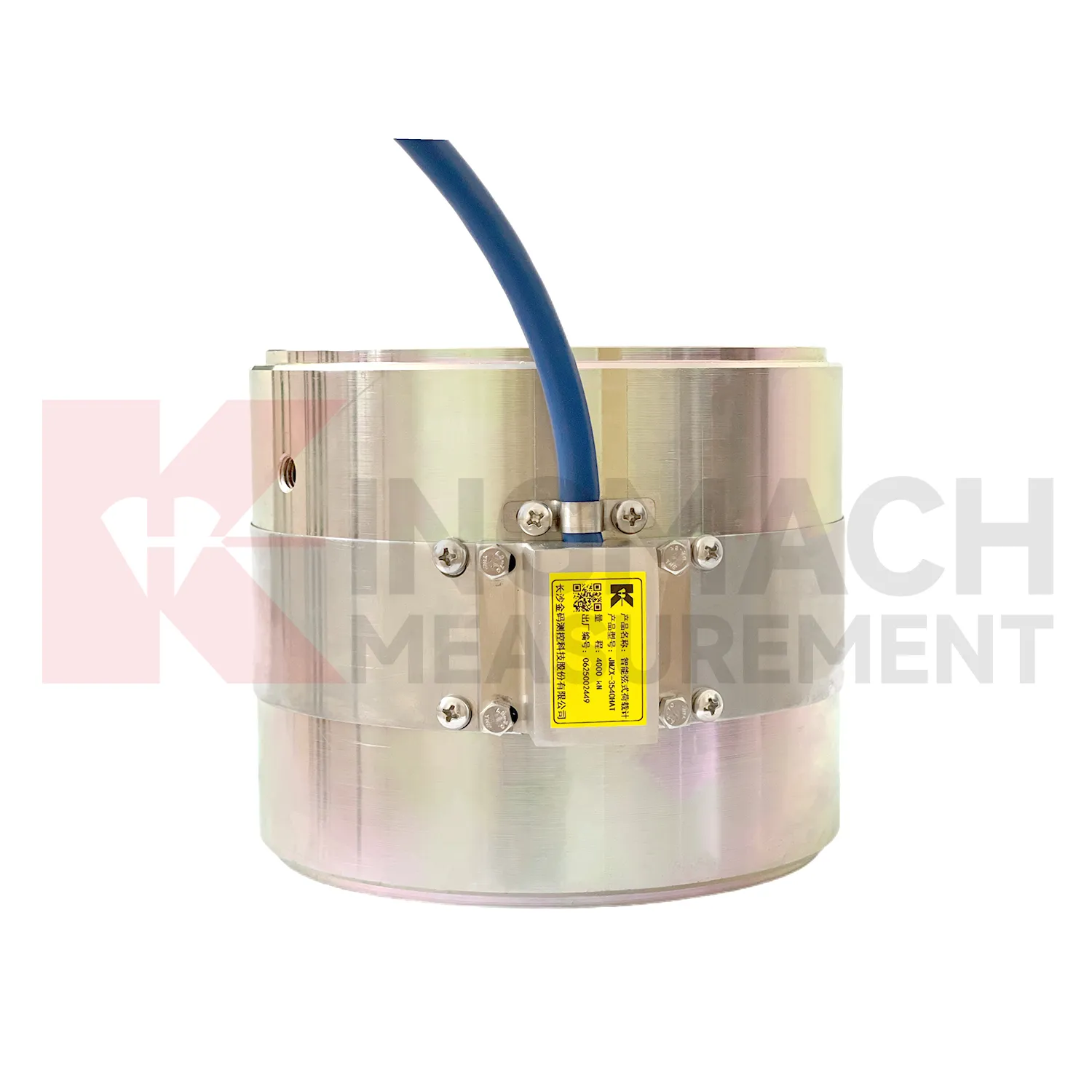

Typ 1 — Solidne ogniwo obciążnikowe: Strukturalna wkładka ściskająca

Stałe ogniwo obciążnikowe przenosi obciążenie strukturalne bezpośrednio, a nie tylko je wyczuwa.

Załaduj ścieżkę: Siła oddziałuje na górną powierzchnię nośną czujnika. Siła przemieszcza się następnie przez całą powierzchnię przekroju poprzecznego korpusu z litej, elastycznej stali. Wreszcie siła wychodzi przez dolną powierzchnię łożyska.

Aplikacje: Inżynierowie używają tego typu do monitorowania osadzenia łożysk filarów mostu i testowania obciążenia pali. Podczas badania pali pełne obciążenie testowe przechodzi całkowicie przez korpus ogniwa. Służy także do weryfikacji siły podnośnika hydraulicznego w operacjach po sprężaniu i monitorowania ściskania robót tymczasowych.

Kluczowe dane techniczne: Nośności wahają się od 1000 do 10 000 kN ze ścisłą rozdzielczością 0,1 kN w całym zakresie. Modele charakteryzują się konfiguracją 3-strunową dla niższych zakresów i konfiguracją 6-strunową dla wyższych zakresów. Temperatura pracy mieści się w zakresie od -30°C do +80°C. Urządzenie toleruje przeciążenie od 300 do 400% swojej wydajności znamionowej. Wbudowany chip HAT przechowuje współczynniki kalibracji, automatycznie koryguje temperaturę i zapisuje 600 zapisów pomiarów. Czujnik posiada certyfikat GB/T 13606-2007.

Twarda granica: To ogniwo ma solidną konstrukcję bez centralnego otworu. Użytkownicy nie mogą instalować go na żadnym pręcie lub kablu, który musi przejść przez czujnik. Próba tej adaptacji powoduje obciążenie mimośrodowe, które unieważnia wszystkie zarejestrowane pomiary.

Typ 2 — pusty czujnik tensometryczny: monitor kotwicy z prętem przelotowym

Puste ogniwo obciążnikowe ma pierścieniową konstrukcję i żywotność 50 lat.

Załaduj ścieżkę: Czujnik ma pierścieniowy korpus z centralnym otworem. Pręt, śruba lub ścięgno przechodzi przez ten otwór, nie stykając się nigdy ze ścianą wewnętrzną. Nakrętka konstrukcyjna lub płyta kotwiąca opiera się bezpośrednio na powierzchni pierścieniowej. Korpus pierścienia ściska się równomiernie na całym obwodzie, a wiele akordów VW uśrednia sygnał na całym pierścieniu.

Aplikacje: Typowe zastosowania obejmują monitorowanie kotew wstępnie naprężonych i śrub skalnych. Skutecznie mierzy siłę kabli w mostach i ścianach oporowych. Inżynierowie polegają na nim przy monitorowaniu siły kotwiczenia tam i elektrowni wodnych. Jest idealny do monitorowania modernizacji istniejących konstrukcji, ponieważ nie wymaga demontażu elementu konstrukcyjnego.

Kluczowe dane techniczne: Standardowe udźwigi wahają się od 500 do 8000 kN, chociaż dostępne są modele niestandardowe. Wykorzystuje konfigurację pomiaru od 3 do 6 akordów. Projektowany okres użytkowania obejmuje 50 lat. Ta trwałość opiera się na wielostopniowym, elastycznym stalowym korpusie poddanym obróbce stabilizacyjnej, bardzo wytrzymałym drutom VW i spawaniu kotw według międzynarodowych standardów. Wbudowany chip HAT aktywnie zapisuje 800 zapisów pomiarów. Posiada podwójny certyfikat GB/T 13606-2007 i DL/T 269-2022. Ta ostatnia jest normą dotyczącą inżynierii hydraulicznej, która jest bezwzględnie obowiązkowa w celu zapewnienia zgodności z projektami zapór i elektrowni wodnych.

Twarda granica: Geometria pierścieniowa wymaga pręta przelotowego o odpowiednich wymiarach. Umieszczenie pustej komórki w płaskim stosie ściskanym bez elementu przelotowego powoduje nierównomierne pole naprężeń i generuje wysoce niewiarygodne odczyty.

4. Typ 3 — Miernik obciążenia siłą osiową: pomiar siły linki i rozpórki w czasie

Miernik siły osiowej zajmuje odrębną niszę pomiarową pomiędzy komórkami pełnymi i pustymi w środku.

Załaduj ścieżkę: Czujnik mocuje się bezpośrednio do wydłużonego elementu konstrukcyjnego lub zaciska go wokół niego. Aktywnie mierzy składową siły osiowej wzdłuż głównej osi elementu. Konstrukcja celowo izoluje siłę osiową od wszelkich momentów zginających. Standardowa komora kompresyjna nie jest w stanie zapewnić tak krytycznej możliwości izolacji.

Aplikacje: Zapewnia długoterminowe monitorowanie siły działania kabli w mostach wantowych, mostach podwieszanych i zaawansowanych systemach stabilizacji zboczy. Monitoruje siłę rozpór i odciągów w ścianach oporowych i głębokich wykopach. Wykrywa również relaksację naprężeń wstępnych i redystrybucję obciążenia w konstrukcjach wspartych na kablach w całym okresie ich użytkowania.

Kluczowe dane techniczne: Czujnik wykorzystuje wibrujący drut w połączeniu z wbudowanym inteligentnym chipem HAT. Kupujący mogą wybrać konwencjonalne wyjście VW lub inteligentne wyjście cyfrowe RS485. Wybór zależy po prostu od długości tras kablowych i od tego, czy obiekt wykorzystuje automatyczne gromadzenie danych.

Dlaczego ten typ ma znaczenie: W konstrukcjach wspartych na kablach postępująca redystrybucja obciążenia spowodowana zmęczeniem kabla lub zniszczeniem kotwy pozostaje niewidoczna podczas rutynowej kontroli wizualnej. Miernik siły osiowej generuje ilościowe dane trendów. Dane te mówią inżynierom dokładnie, kiedy kabel zbliża się do progu wymiany, na wiele lat przed pojawieniem się jakiejkolwiek widocznej wady na konstrukcji.

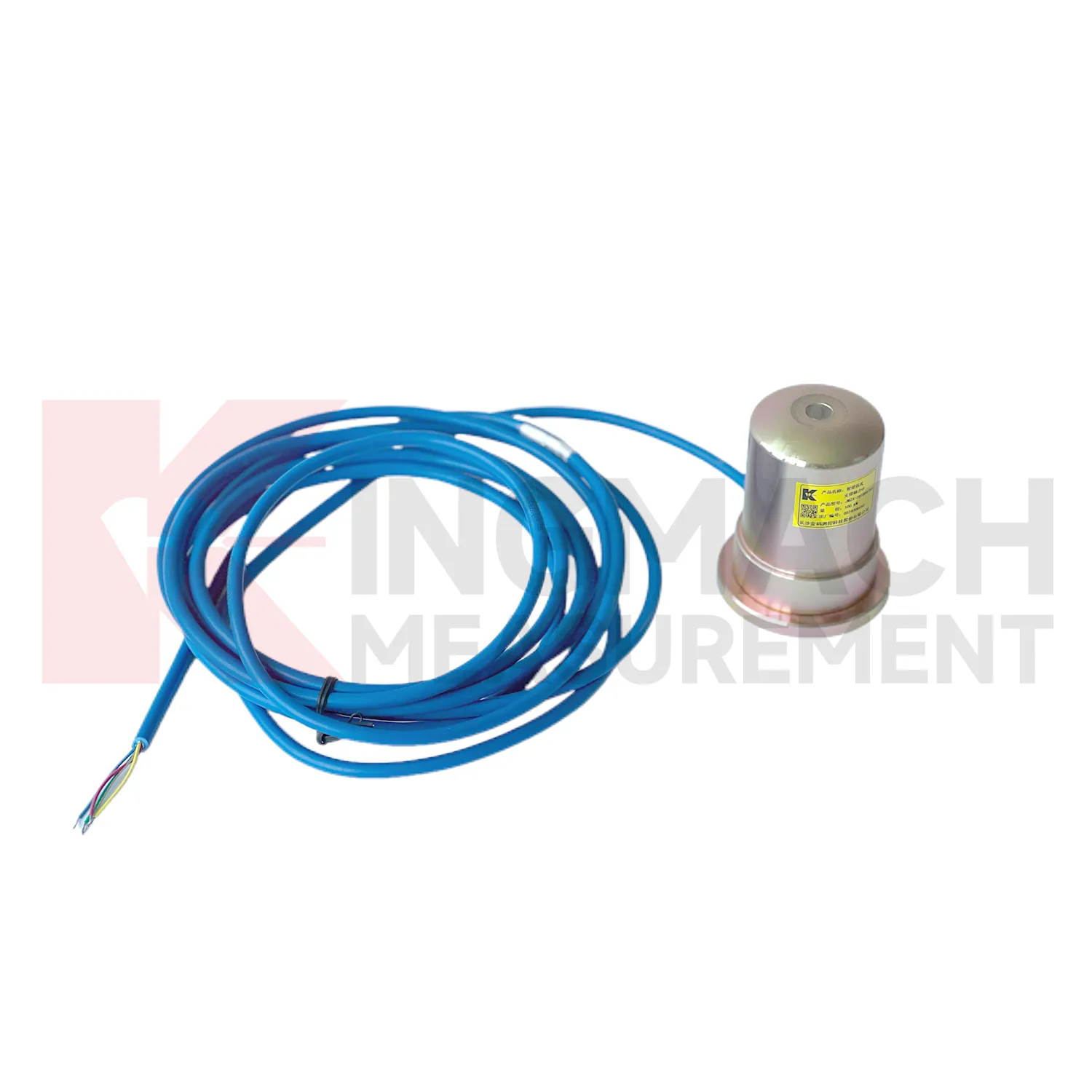

5. Typ 4 — Inteligentny miernik siły osiowej szalunków: Bezpieczeństwo obciążenia na etapie budowy

Inteligentny miernik siły osiowej szalunków służy zupełnie innej fazie projektu i profilowi ​​użytkownika.

Załaduj ścieżkę: Wykorzystuje identyczną zasadę pomiaru siły osiowej jak model JMZX-38. Jednakże inżynierowie zoptymalizowali tę wersję specjalnie pod kątem tymczasowych podpór szalunkowych, podpór i szalunków. Zespoły budowlane wielokrotnie instalują i usuwają czujnik w miarę postępu prac budowlanych na różnych piętrach lub sekcjach.

Aplikacje: Zapewnia aktywne monitorowanie obciążenia podpór szalunkowych podczas dużych wylewów. Zapewnia monitorowanie siły podpory w głębokich wykopach sąsiadujących z istniejącymi konstrukcjami wrażliwymi. Zapewnia również niezbędne monitorowanie szalunków mostów i konstrukcji podwyższonych na etapie ich budowy.

Dlaczego monitorowanie fazy budowy ma znaczenie: Awarie szalunków i szalunków należą do najczęstszych przyczyn śmiertelnych zawaleń konstrukcji podczas budowy budynków. Dane dotyczące siły osiowej w podporach w czasie rzeczywistym natychmiast identyfikują niebezpieczną redystrybucję obciążenia. Ta niebezpieczna redystrybucja często wynika z nierównego ułożenia betonu, sąsiadujących dużych obciążeń dźwigiem lub nagłego osiadania podmurówki. Czujnik wykrywa te anomalie na długo przed osiągnięciem przez konstrukcję progu katastrofalnej awarii.

Kluczowa zaleta: Producent zaprojektował ten czujnik specjalnie z myślą o niewiarygodnie krótkich cyklach instalacji i wyjątkowo wytrzymałej obsłudze na aktywnych placach budowy. Inteligentne wyjście HAT umożliwia bezpieczne wyświetlanie w czasie rzeczywistym bezpośrednio na miejscu, bez konieczności stosowania dedykowanego systemu rejestratora danych.

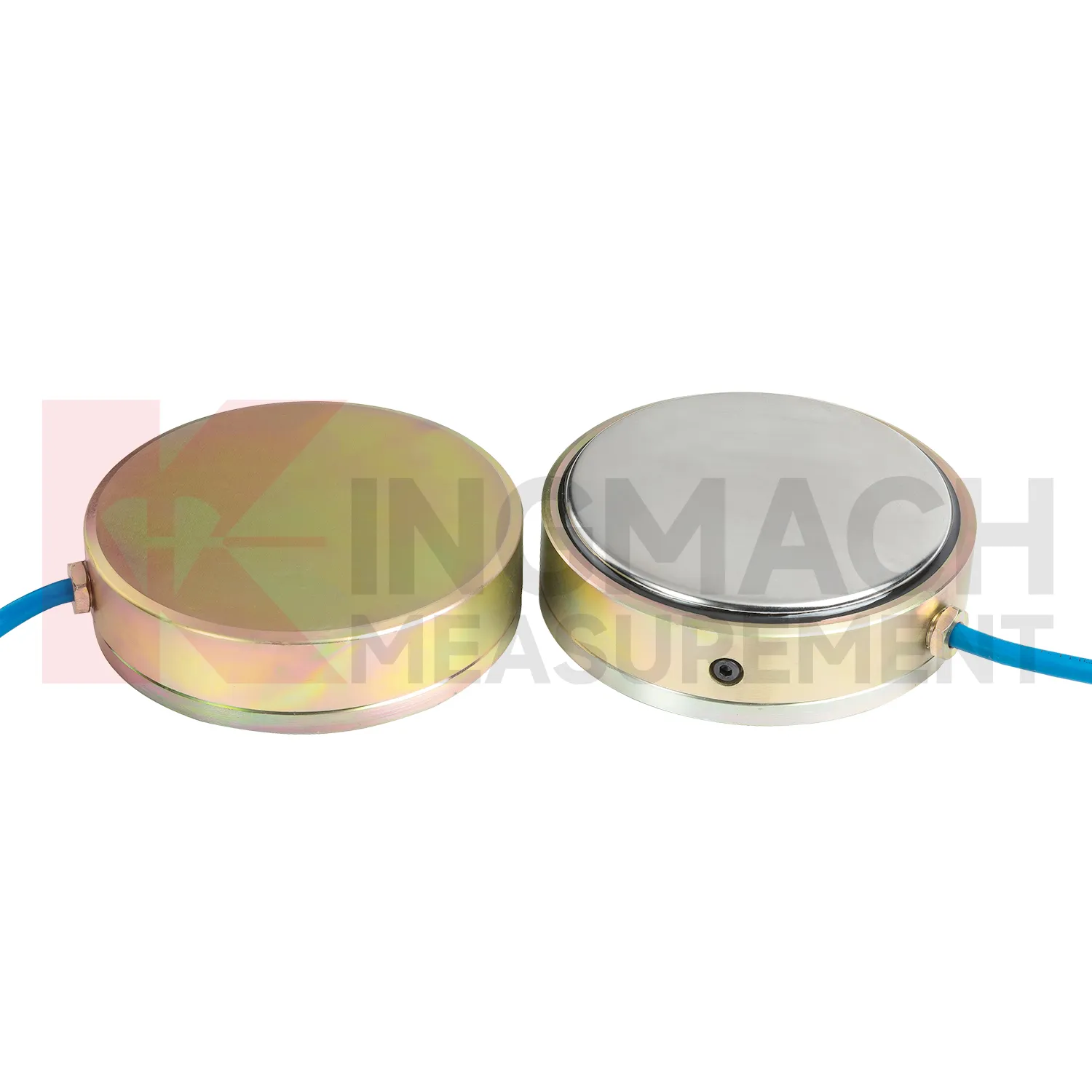

6. Typ 5 — Komórka ciśnienia gruntu: Pomiar rozproszonego naprężenia kontaktowego z gruntem

Czujniki ciśnienia gruntu rozwiązują złożony problem pomiarowy, którego nie rozwiązuje żaden inny typ czujnika.

Problem pomiaru: Grunt przykłada rozłożone naprężenia kontaktowe na szeroką powierzchnię, zamiast działać jako pojedyncze obciążenie punktowe. Konwencjonalny czujnik tensometryczny umieszczony w jednym punkcie odczytuje tylko bardzo zlokalizowane naprężenia dokładnie w tym punkcie. Ten lokalny odczyt może być znacznie wyższy lub niższy niż rzeczywiste średnie obciążenie konstrukcyjne. Komórka ciśnienia gruntu ma wyjątkowo dużą płaską powierzchnię. Ta duża ściana skutecznie uśrednia koncentrację naprężeń spowodowaną dużymi zmianami wielkości cząstek, nierównomiernością zagęszczenia i przypadkowym grupowaniem kruszywa.

Dwa warianty:

JMZX-50XXAT służy jako model standardowy. Aktywnie monitoruje ściany oporowe, konstrukcje podziemne, obudowy tuneli, nasypy i płyty fundamentowe. Dokładnie mierzy, w jaki sposób grunt lub materiał wypełniający obciąża konstrukcję przez cały okres monitorowania.

JMZX-51XXAT to duży model przeznaczony do zastosowań wymagających dużych obciążeń. Inżynierowie wdrażają ten model w nasypach głównych zapór, kesonach o dużej średnicy i strefach wypełnień konstrukcyjnych o dużym obciążeniu. W tych ekstremalnych środowiskach powierzchnia czołowa standardowej komórki znacznie niedostatecznie odzwierciedlałaby prawdziwy rozkład naprężeń na głębokości.

Wariant inteligentnego przyrostka bankomatu: Wariant ten zawiera wbudowany chip HAT zapewniający w pełni zautomatyzowaną korekcję temperatury i niezawodne wyjście cyfrowe. Technologia ta pozostaje absolutnie niezbędna w przypadku głęboko zakopanych ogniw, które wymagają długich kabli. Ma to również kluczowe znaczenie w miejscach, w których występują wysokie zakłócenia elektromagnetyczne powodowane przez ciężkie pompy odwadniające lub aktywny sprzęt do kopania.

Krytyczna uwaga dotycząca instalacji: Technicy muszą wyraźnie zorientować powierzchnię ogniwa prostopadle do głównego kierunku naprężenia. Ogniwo zainstalowane pod nieprawidłowym kątem mierzy nieistotną składową naprężenia, a nie konkretne naprężenie, które projektant zamierzał monitorować. Błąd ten pozostaje jednym z najczęstszych błędów nieprawidłowego zastosowania czujnika ciśnienia gruntu w terenie.

7. Typy 6 — Monitorowanie ciśnienia cieczy: Piezometr i mierniki poziomu wody

Ciśnienie wody i porów funkcjonuje jako siły fizyczne na jednostkę powierzchni. Ich pomiar to zasadniczo pomiar za pomocą ogniwa obciążnikowego stosowanego bezpośrednio w płynnym ośrodku. Proces ten opiera się na tej samej zasadzie fizycznej, ale wykorzystuje inny element elastyczny i odrębną geometrię wykrywania.

Podtyp A — inteligentny piezometr z drutem wibracyjnym (JMZX-55XXHAT): Przyrząd ten mierzy ciśnienie wody w porach i dynamiczny słup wód gruntowych w odwiertach i rurach za pomocą sprawdzonego czujnika VW. Inżynierowie projektują go do trwałej instalacji osadzonej głęboko w formacjach geotechnicznych, takich jak fundamenty zapór, nasypy, zbocza i odwroty tuneli. Posiada wbudowany układ HAT z automatyczną kompensacją temperatury i wyjściem cyfrowym RS485. Jest to absolutnie podstawowy wybór, gdy zespoły zakopują lub zatapiają czujnik na stałe w miejscu w celu monitorowania przez lata, a nawet dziesięciolecia. Rosnące ciśnienie w porach często jest najwcześniejszym mierzalnym zwiastunem katastrofalnej niestabilności zbocza lub uszkodzenia fundamentów tamy. To krytyczne ostrzeżenie pojawia się w danych na kilka dni lub tygodni przed wystąpieniem widocznej deformacji powierzchni.

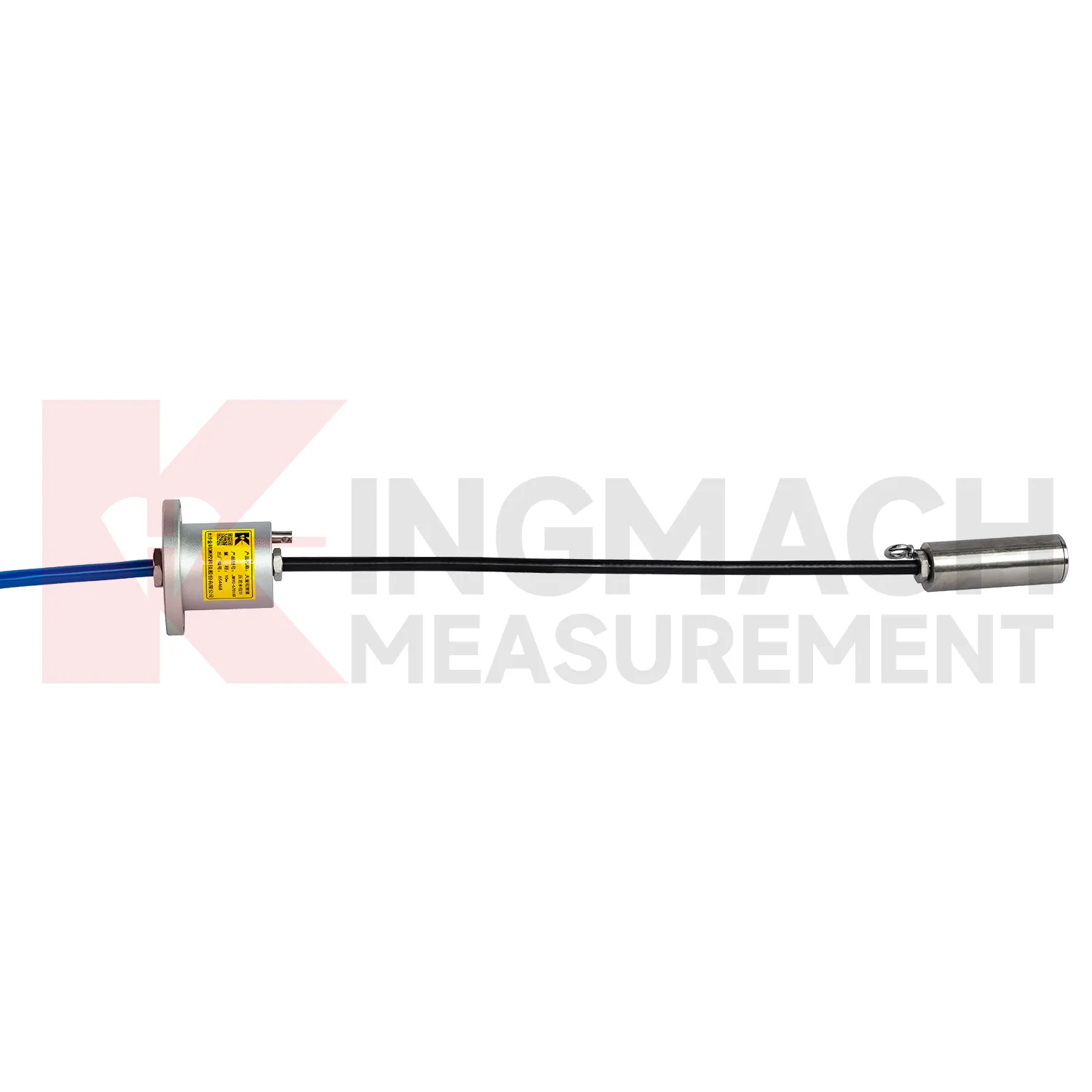

Podtyp B — inteligentny miernik poziomu wody o szerokim zakresie ciśnień różnicowych (JMYC-67XXAD): Ten wysoce wyspecjalizowany czujnik mierzy ciśnienie głębokiego przesiąkania i dokładny poziom wody. Zespoły instalują go we wstępnie zainstalowanych rurach piezometrycznych, wylotach rur nadmiarowych ciśnienia i otworach wiertniczych w miękkich fundamentach. Wykorzystuje zaawansowaną technologię różnicy ciśnień w połączeniu z wentylowanym kablem. Dzięki kompaktowym wymiarom φ24 mm × 71,5 mm jest wystarczająco mały, aby można go było łatwo umieścić w dowolnej standardowej tubusie obserwacyjnym. Zapewnia wyjątkową rozdzielczość 0,1 mm i dokładność 0,2% pełnej skali. Działa na wyjściu cyfrowym RS485 (DC 9-24 V) i działa w zakresie temperatur od -20°C do +80°C. Inżynierowie wybierają ten model, gdy instalacja ściśle wymaga rozdzielczości poziomu wody poniżej milimetra w rurze, a obiekt posiada już przewodowe zasilanie wraz z infrastrukturą danych RS485.

Podtyp C — Zintegrowany szerokozakresowy różnicowy miernik poziomu wody z 4G (JMYC-67XXAWL): Model ten reprezentuje ostateczny wariant autonomicznego wdrożenia w terenie. Bezproblemowo integruje bezprzewodową jednostkę DTU 4G, jednorazową baterię litową o dużej pojemności 3,6 V/38 Ah i dedykowany wyświetlacz aplikacji mobilnej w bardzo kompaktowej jednostce o wymiarach 85 mm × 85 mm × 106 mm. Zapewnia niezawodną rozdzielczość 1 mm i ścisłą dokładność ± 0,1% pełnej skali. Posiada oficjalny certyfikat zgodności ze standardami GB/T 11828.2-2022. Żywotność baterii waha się od 5 miesięcy w krótkich odstępach 20-minutowych do znacznie ponad 3 lat w odstępach 6-godzinnych. Jest to idealny wybór do bezobsługowych stacji monitorowania hydrologicznego, zdalnego nadzoru zbiorników i rozległych sieci obserwacji wód powierzchniowych/podziemnych, gdzie tradycyjna sieć energetyczna i infrastruktura kablowa pozostają całkowicie niedostępne.

Tabela decyzji dotyczących wyboru produktu

W przypadku głównych programów bezpieczeństwa zapór zespoły inżynieryjne rutynowo wdrażają jednocześnie wszystkie trzy typy ciśnienia płynu. Umieszczają piezometry VW głęboko w kurtynie fugowania fundamentów. Instalują mierniki poziomu wody RS485 w bezpieczny sposób w rurkach piezometrycznych galerii inspekcyjnej. Na koniec umieszczają mierniki poziomu wody 4G precyzyjnie na stanowiskach wodowskazowych zbiorników powierzchniowych. Każdy odrębny czujnik obsługuje bardzo specyficzny punkt pomiarowy w ramach tej samej kompleksowej sieci monitorowania bezpieczeństwa.

8. Konwencjonalny kontra inteligentny kapelusz: decyzja w każdym typie

Każdy wspomniany wcześniej typ oparty na VW jest dostępny zarówno w konwencjonalnych, jak i zaawansowanych wariantach smart HAT.

Konwencjonalne wyjście VW wytwarza surowy sygnał częstotliwościowy. Ten surowy sygnał absolutnie wymaga zewnętrznego modułu odczytowego lub dedykowanego rejestratora danych w celu dokładnego przeliczenia częstotliwości na użyteczne jednostki inżynieryjne. Oferuje najniższy początkowy koszt jednostkowy i szczyci się sprawdzoną niezawodnością sprawdzoną przez kilka dziesięcioleci. Stanowi właściwy wybór w przypadku małej liczby czujników, krótkich przebiegów kabli i starszych lokalizacji, które posiadają już istniejącą infrastrukturę odczytową VW.

Wyjście Smart HAT wykorzystuje wbudowany układ, który dostarcza w pełni skalibrowane wartości cyfrowe RS485 bezpośrednio do użytkownika. Eliminuje to potrzebę pośredniego kondycjonowania sygnału. Kompensacja temperatury następuje automatycznie. Wbudowana pamięć skutecznie buforuje krytyczne dane w przypadku zerwania lub przerwania połączenia z głównym rejestratorem. Jest to właściwy wybór w przypadku dużych układów czujników przekraczających 20 instrumentów. Biorąc za przykład projekt obejmujący 50 czujników w ciągu 10 lat, rozwiązanie Smart HAT w porównaniu z tradycyjnym, samodzielnym systemem może osiągnąć około 30–40% oszczędności w okablowaniu i kanałach rejestratorów danych, zmniejszyć koszty konserwacji na miejscu i koszty podróży o około 50% oraz obniżyć całkowite koszty cyklu życia o 20–25%. Jest to konieczne w przypadku długich kabli przekraczających 100 metrów i wysoce zautomatyzowanych obiektach, gdzie silne zakłócenia elektromagnetyczne pochodzące od sprzętu budowlanego szybko degradowałyby standardowe analogowe sygnały VW.

Mierniki różnicy ciśnień poziomu wody serii JMYC są z natury inteligentne. Nie istnieje konwencjonalny wariant tych specjalistycznych instrumentów. JMYC-67XXAD wyprowadza standard RS485 dla przewodowych systemów automatycznych. JMYC-67XXAWL zapewnia niezawodną łączność 4G, umożliwiającą w pełni bezprzewodowe wdrożenie bez nadzoru. Wybór między nimi zależy ściśle od infrastruktury obiektu, a nie od możliwości czujnika rdzenia.

Chociaż inteligentne czujniki kosztują więcej w przeliczeniu na jednostkę, drastycznie zmniejszają całkowity koszt posiadania. Minimalizują niezbędną liczbę kanałów rejestratora danych, upraszczają złożone okablowanie i znacznie zmniejszają częstotliwość wizyt konserwacyjnych. W standardowym systemie monitorowania tam z 50 czujnikami długoterminowe oszczędności w całym cyklu życia w ciągu 10-letniego programu zazwyczaj znacznie przekraczają początkową składkę wstępną.

Właściwy typ jest definiowany przez siłę, a nie katalog

Każdy z dziewięciu odrębnych produktów w tym kompleksowym asortymencie istnieje, ponieważ w rzeczywistych projektach inżynieryjnych istnieje bardzo specyficzna konfiguracja sił. Właściwy typ nigdy nie jest jedynie kwestią preferencji produktu; pozostaje to absolutną koniecznością geometryczną. Poważne programy monitorowania konstrukcji rutynowo wdrażają od trzech do pięciu różnych typów jednocześnie. Kompletny obraz bezpieczeństwa konstrukcji z natury wymaga wielu parametrów pomiarowych, a nie tylko wielu zduplikowanych czujników dokładnie tego samego typu.
