Puste ogniwa obciążnikowe do monitorowania kabli mostowych i kotwic: Przewodnik wyboru i specyfikacje

Mosty wantowe, pomosty z betonu sprężonego i kotwy zapór opierają się na precyzyjnie skalibrowanym naprężeniu, aby zachować integralność konstrukcji. Odchylenia tak małe jak pięć procent mogą przyspieszyć uszkodzenie zmęczeniowe. Mogą również wywołać nagłe, katastrofalne przeciążenie konstrukcji. Tradycyjne metody pomiaru siły obejmują manometry podnośnikowe i okresowe testy uniesienia. Metody te są przerywane i bardzo pracochłonne. Co więcej, całkowicie nie nadają się do stałego, długoterminowego monitorowania stanu konstrukcji. Ta luka w monitorowaniu sprawia, że ​​infrastruktura krytyczna jest podatna na zagrożenia.

Puste ogniwo obciążnikowe zapewnia eleganckie i trwałe rozwiązanie tego problemu. Czujnik ten, nazywany również czujnikiem obciążnikowym z otworem przelotowym lub pierścieniowym, instaluje się bezpośrednio nad śrubą, cięgnem lub prętem kotwiącym. Mierzy siłę ściskającą w sposób ciągły, bez zakłócania układu konstrukcyjnego. W tym artykule omówione zostaną zasady działania i zalety technologiczne tych czujników. Obejmie również wybór modelu, kluczowe zastosowania, integrację systemów i krytyczne kryteria zamówień.

Jak faktycznie działa puste w środku ogniwo obciążnikowe z drutu wibracyjnego: wyjaśniono konstrukcję pierścieniową z wieloma strunami

Inżynierowie muszą zrozumieć, jak faktycznie działa ogniwo obciążnikowe z drutem wibracyjnym, aby móc je prawidłowo określić. Urządzenie opiera się na solidnym pierścieniowym korpusie. Ten elastyczny pierścień ze stali poddawany jest rygorystycznej, wieloetapowej obróbce zapewniającej stabilność. Rozkłada obciążenie ściskające równomiernie na całym obwodzie. Ta pierścieniowa konstrukcja eliminuje błędy mimośrodu obciążenia, które często występują w przypadku płaskich czujników wagowych podczas niewspółosiowych instalacji.

Wewnątrz tego pierścienia producenci stosują wielokortowy układ wibracyjny. W zależności od pojemności czujnik wykorzystuje konfiguracje strun z trzema, czterema lub sześcioma akordami. Te liczne cięciwy uśredniają odczyty naprężeń w przekroju pierścienia. Ze względu na taki układ seria JMZX-3XXXHAT raportuje obciążenia z bardzo czułą rozdzielczością od 0,1 do 1 KN, nawet przy ogromnej wydajności w pełnej skali 8000 KN.

Podstawowym mechanizmem jest sama zasada wibrującego drutu. Każdy drut stalowy o ultrawysokiej wytrzymałości jest zabezpieczany za pomocą spawania kotwowego zgodnego z międzynarodowymi standardami. Częstotliwość wzbudzenia drutu jest wprost proporcjonalna do jego napięcia. To wyjście oparte na częstotliwości pozostaje całkowicie odporne na zmiany rezystancji kabli i zakłócenia elektromagnetyczne. Ta odporność elektryczna jest niezbędna w przypadku długich tras kablowych na ruchliwych placach budowy.

Co więcej, wbudowany inteligentny chip trwale przechowuje unikalne współczynniki kalibracji czujnika. Chip może zarejestrować do 800 zapisów pomiarów, w tym znaczniki czasu, temperatury i wartości korekcji zera. Ta funkcja umożliwia inżynierom przeprowadzenie weryfikacji kalibracji w terenie bez konieczności odsyłania urządzenia do fabryki. Wreszcie wbudowany czujnik temperatury zapewnia automatyczną korektę temperatury w każdym pojedynczym cyklu pomiarowym. Eliminuje to fałszywe odczyty wywołane temperaturą w instalacjach zewnętrznych lub zakopanych.

Drut wibracyjny a tensometr czy hydraulika: dlaczego puste ogniwo VW wygrywa w długoterminowym monitorowaniu cywilnym

Kupujący często porównują puste ogniwa obciążnikowe wyłącznie na podstawie początkowej ceny zakupu. Należy jednak oszacować całkowity koszt monitorowania. Obejmuje to długoterminowy dryft zera, wymagania konserwacyjne, ograniczenia odległości sygnału i ogólną niezawodność danych.

• Rezystancyjne (foliowe) puste ogniwa obciążnikowe: Czujniki te oferują niższy koszt początkowy. Jednakże są one bardzo podatne na dryft zerowy w czasie. Cierpią także na zmiany rezystancji wywołane wilgocią i w dużym stopniu polegają na wzmacniaczach w przypadku kabli o długości przekraczającej 50 metrów. Nie nadają się do stałego monitorowania bez nadzoru.
• Hydrauliczne ogniwa obciążnikowe: Urządzenia te całkowicie eliminują problemy związane z zakłóceniami elektrycznymi. Wymagają jednak częstej konserwacji płynów. Są podatne na nieszczelności w osadzonych lub zamkniętych instalacjach konstrukcyjnych. Co więcej, nie mogą przesyłać odczytów do zdalnych rejestratorów danych bez dodania wtórnych przetworników ciśnienia.
• Wibrujące, puste ogniwa obciążnikowe z drutu: Czujniki te wytwarzają częstotliwość wyjściową, która pozostaje stabilna przez dziesięciolecia. Sygnały przesyłane są doskonale na kilometrowych trasach kablowych, bez zniekształceń. Nie wymagają ciągłego gazu ani płynu kalibracyjnego. Są w pełni uszczelnione i wodoodporne.

Seria JMZX-3XXXHAT może pochwalić się 50-letnią żywotnością. W przypadku projektów infrastrukturalnych o żywotności od 20 do 50 lat, komora drążona z drutem wibracyjnym jest jedyną technologią, w przypadku której wymiana czujnika w połowie projektu nie jest wymaganym założeniem planistycznym.

Typ technologii	Długoterminowa stabilność	Maksymalny przebieg kabla	Wymóg konserwacji	Wbudowana przydatność
Rezystancyjny (folia)	Słaby (zero dryfu)	< 50 metrów	Umiarkowany (kalibracja)	Niski
Hydrauliczny	Umiarkowany	Nie dotyczy (wymaga przetwornika)	Wysoki (kontrola płynu)	Niskie (ryzyko wycieku)
Drut wibracyjny	Doskonały	> 1000 metrów	Zero (bezobsługowy)	Wysoka (całkowicie uszczelniona)

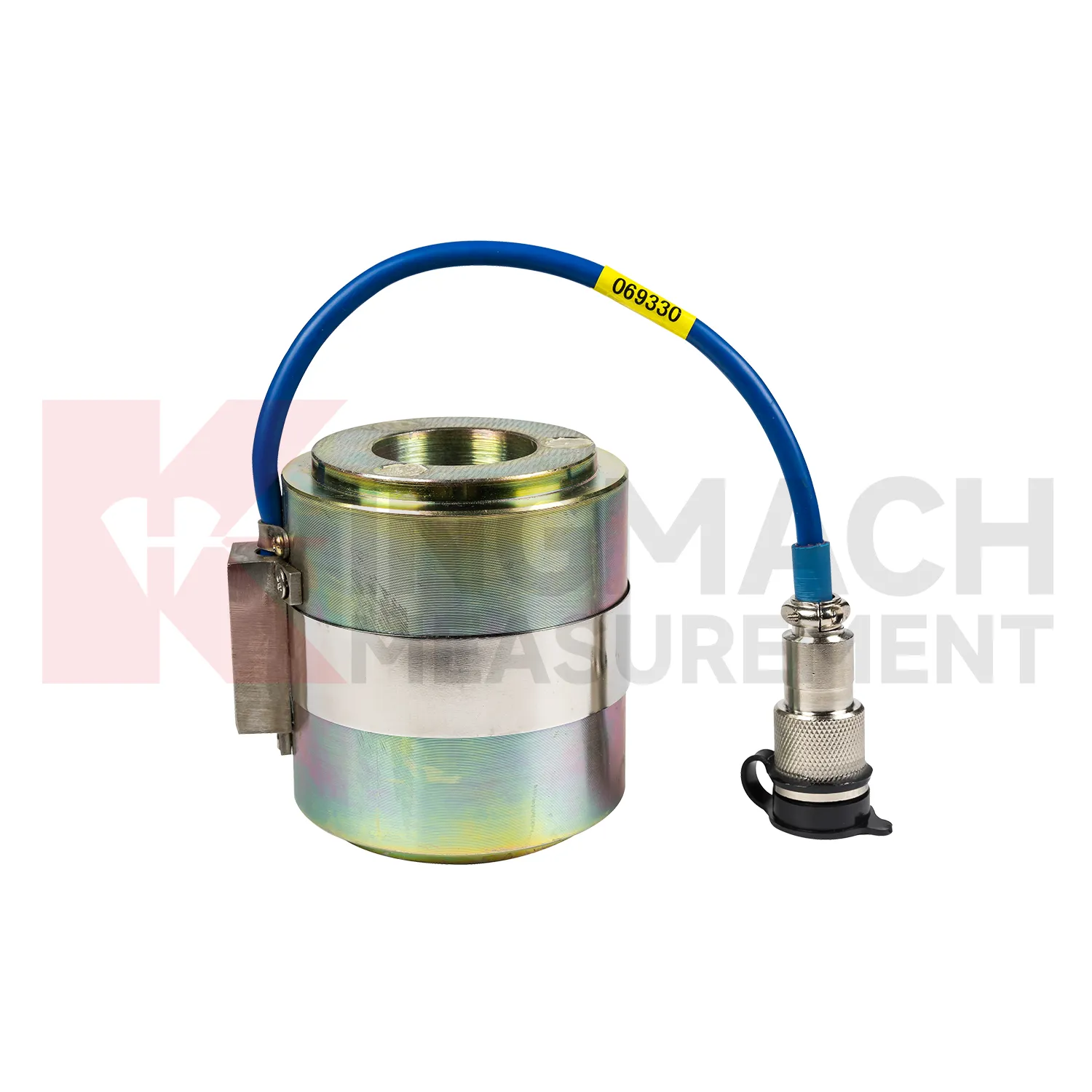

Seria JMZX-3XXXHAT: zakres wydajności, konfiguracja cięciw i odniesienie wymiarowe

Inżynierowie ds. zakupów potrzebują precyzyjnych specyfikacji, aby dopasować czujniki do poziomów obciążenia projektu. Seria JMZX-3XXXHAT oferuje szeroki zakres wydajności od 500 KN do 8000 KN w ośmiu standardowych modelach. Ta szeroka oferta obejmuje wszystko, od pojedynczych kotew skalnych po masywne kable mostowe wantowe.

Liczba akordów skaluje się inteligentnie w zależności od możliwości czujnika. Modele do 2000 KN wykorzystują konfigurację trzech cięciw. Model 3000 KN wykorzystuje cztery cięciwy. Modele o wytrzymałości 4000 KN i większej wykorzystują sześć cięciw. To skalowanie strukturalne utrzymuje dokładność pomiaru wraz ze wzrostem średnicy pierścienia. Czułość czujnika wynosi 0,1 KN na poziomie 500 KN. Dla wszystkich modeli powyżej 1000 KN osiąga czułość 1 KN. Ta precyzja z łatwością spełnia typowe wymagania ±0,1% występujące w przepisach dotyczących monitorowania kabli strukturalnych.

Te czujniki wagowe charakteryzują się kompaktową wysokością w zakresie od 90 do 130 milimetrów. Ten niski profil bezproblemowo pasuje do standardowych głowic kotwiących i zespołów płyt nośnych bez konieczności modyfikacji konstrukcyjnych. W przypadku niestandardowych średnic otworów lub wyjątkowych potrzeb środowiskowych dostępny jest również niestandardowy model JMZX-3X00.

Tabela referencyjna modelu JMZX-3XXXHAT

Model	Pojemność	Wrażliwość	Otwór wewnętrzny (Ř)	Wysokość	Konfiguracja
JMZX-3405AT	500 KN	0,1 KN	70 mm	90 mm	3-chord
JMZX-3410AT	1000 KN	1 KN	100 mm	90 mm	3-chord
JMZX-3520AT	2000 KN	1 KN	140 mm	120 mm	3-chord
JMZX-3530AT	3000 KN	1 KN	170 mm	120 mm	4-chord
JMZX-3540AT	4000 KN	1 KN	200 mm	130 mm	6-chord
JMZX-3550AT	5000 KN	1 KN	220 mm	130 mm	6-chord
JMZX-3560AT	6000 KN	1 KN	240 mm	130 mm	6-chord
JMZX-3580AT	8000 KN	1 KN	280 mm	130 mm	6-chord

Gdzie stosowane są puste ogniwa obciążnikowe: sześć scenariuszy inżynieryjnych o wysokich stawkach

Inżynierowie wdrażają puste ogniwa obciążnikowe w różnych środowiskach, w których stawka jest wysoka. Każda aplikacja przedstawia konkretne przesłanki bezpieczeństwa i wyzwania związane z długoterminowym monitorowaniem.

• Mosty wantowe i wiszące: Aby zapewnić trwałość zmęczeniową, liny odciągowe muszą mieścić się w zakresie od 3 do 5 procent ich naprężenia projektowego. Puste wibracyjne ogniwa obciążnikowe są trwale osadzone w strefie zakotwienia. Dostarczają ciągłe dane dotyczące siły działania kabla bezpośrednio do systemów zarządzania mostem. Zastępuje to całkowicie kosztowne, okresowe testy rozruchowe.
• Konstrukcje betonowe sprężane: Utrata siły ścięgna następuje stopniowo w wyniku pełzania, kurczenia się i relaksacji w betonowych mostach i konstrukcjach zabezpieczających jądro. Osadzone pierścieniowe ogniwa obciążnikowe znajdują się nad płytą nośną kotwy. Śledzą długoterminową ewolucję sił. Dane te bezpośrednio wpływają na przyszłe decyzje dotyczące ponownego naprężenia.
• Kotwy do zapór i skarp: Śruby do skał i kotwy z cementem stabilizują przyczółki tamy i skarpy. Są to krytyczne elementy bezpieczeństwa. Wodoodporny, odporny na korozję JMZX-3XXXHAT doskonale nadaje się do długoterminowego monitorowania w warunkach gruntu nasyconego, zakopanego lub zanurzonego.
• Budowa kolei i autostrad: W ścianach oporowych i gwoździach gruntowych stosuje się tymczasowe i stałe systemy kotwiące. Systemy te wymagają precyzyjnej weryfikacji obciążenia podczas testów odbiorczych i podczas aktywnej eksploatacji. Puste ogniwo obciążnikowe spełnia oba zadania jako pojedyncza zainstalowana jednostka.
• Fundamenty Wieży Wiatrowej: Technicy muszą sprawdzać i monitorować naprężenie wstępne śrub kotwiących w kołnierzach podstawy wieży turbiny wiatrowej. Puste czujniki wagowe zapewniają bezpośredni, nieinwazyjny pomiar. Nie wymagają żadnych modyfikacji samego systemu śrub kotwiących.
• Systemy podnoszenia i dźwigi: Ogniwa puste montowane na szeklach lub za pomocą ucha mierzą obciążenia dynamiczne i statyczne w ciężkim sprzęcie dźwigowym. Kompaktowe wymiary i wyjście cyfrowe są wysoko cenione na tym przemysłowym rynku wtórnym.

Od czujnika do deski rozdzielczej: integracja pustych ogniw obciążnikowych w kompletny system danych SHM

Pojedynczy pusty czujnik wagowy jest tak użyteczny, jak otaczający go system danych. Należy zintegrować te czujniki w kompletny, kompleksowy system monitorowania stanu konstrukcji.

• Odczyt na żądanie: Kompatybilne jednostki odczytowe z wibrującym drutem firmy Kingmach wyświetlają wartości obciążenia bezpośredniego w kiloniutonach (KN). Odczytują zapisane współczynniki kalibracji bezpośrednio z chipa pamięci czujnika. Nie potrzebujesz zewnętrznych papierowych tabel kalibracyjnych w miejscu pracy.
• Automatyczne pozyskiwanie danych: Wielokanałowe rejestratory danych obsługują przewodowe matryce czujników JMZX-3XXXHAT. Oferują konfigurowalne interwały odpytywania, progi alarmowe i opcje zdalnej telemetrii, takie jak 4G, LoRa lub Ethernet. Umożliwia to całodobowe i bezobsługowe monitorowanie masywnych sieci kablowych.
• Kable oprzyrządowania: Ekranowane kable VW firmy Kingmach doskonale zachowują integralność sygnału. Doskonale sprawdzają się na wielostumetrowych trasach w środowiskach budownictwa cywilnego, w których występują zakłócenia elektryczne.
• Oprogramowanie do wizualizacji: Pulpity programowe działające w czasie rzeczywistym wyświetlają trendy obciążenia i wartości skorygowane o temperaturę. Generują automatyczne alarmy o przeciążeniach i ułatwiają analizę trendów historycznych. Wspiera to bezpośrednio ocenę bezpieczeństwa konstrukcji i przebieg prac konserwacyjnych.

Wybór czujnika, rejestratora i oprogramowania od jednego, ujednoliconego producenta eliminuje ryzyko związane ze zgodnością oprogramowania sprzętowego. Znacząco upraszcza to także eskalację wsparcia technicznego w projektach międzynarodowych.

Określanie i pozyskiwanie pustego ogniwa obciążnikowego: sześć pytań, które powinien zadać każdy międzynarodowy nabywca

Międzynarodowe zespoły ds. zakupów potrzebują obiektywnych ram do oceny chińskich producentów czujników. Kupując puste ogniwo obciążnikowe, powinieneś zadać sześć kluczowych pytań.

1. Czy czujnik posiada identyfikowalny certyfikat?
Musisz wymagać ścisłej zgodności z normami takimi jak GB/T 13606-2007 i DL/T 269-2022. Czujniki zweryfikowane przez strony trzecie znacznie zmniejszają problemy związane z zatwierdzaniem projektu.

2. Czy kalibrację można prześledzić bezpośrednio na urządzeniu?
Puste ogniwo obciążnikowe Kingmach przechowuje stałe kalibracyjne w wbudowanym chipie. Eliminuje to zależność od dokumentów papierowych. Umożliwia łatwą weryfikację w terenie za pomocą standardowej jednostki odczytowej.

3. Jaki jest podany okres użytkowania?
Musisz nalegać na formalnie udokumentowaną żywotność projektową. Projektowany 50-letni okres użytkowania pustego czujnika obciążeniowego Kingmach powinien służyć jako punkt odniesienia w umowie, a nie tylko ustne zapewnienie.

4. Czy dostawca może dostosować produkt?
Projekty infrastrukturalne często wymagają niestandardowych średnic otworów, określonych zakresów wydajności lub unikalnych typów złączy. Producent dysponujący solidnymi własnymi możliwościami projektowymi odpowie w ciągu kilku dni, a nie miesięcy.

5. Jak wygląda obsługa posprzedażowa?
Poszukaj całodobowej infolinii technicznej z godzinnym czasem reakcji. Skomplikowane problemy należy rozwiązać w ciągu 48 godzin. Ta szybkość reakcji ma kluczowe znaczenie w przypadku działających projektów infrastrukturalnych.

6. Czy harmonogram dostaw jest poparty umową?
Dostawca musi oferować modele standardowe w ciągu 48 godzin. Zamówienia na skalę projektową wymagają ścisłych harmonogramów umownych i regularnych aktualizacji postępu produkcji.

Wybór pewności zamiast domysłów: ramy decyzyjne i następny krok

Puste ogniwa obciążnikowe zasadniczo zmieniają monitorowanie siły kabla. Zastępują okresowe, inwazyjne ćwiczenia testowe ciągłym, zautomatyzowanym systemem bezpieczeństwa. Musisz przestrzegać jasnych ram decyzyjnych. Najpierw potwierdź rodzaj ładunku i całkowitą pojemność. Po drugie, wybierz odpowiednią konfigurację akordów. Po trzecie, sprawdź dokładną średnicę otworu dla konkretnego cięgna lub kotwy. Po czwarte, potwierdź swoje wymagania dotyczące wodoodporności i temperatury. Na koniec zintegruj czujnik z niezawodnym rejestratorem danych i oprogramowaniem do wizualizacji.

50-letnia żywotność pustego czujnika obciążeniowego Kingmach zapewnia niesamowitą długoterminową wartość. Całkowity koszt posiadania obejmuje uniknięcie ponownej instalacji, ponownej kalibracji i uniknięcie utraty danych. Ten długoterminowy koszt jest znacznie niższy niż w przypadku tańszych alternatywnych technologii foliowych. Jeśli nie masz pewności, który model JMZX-3XXXHAT pasuje do Twojego projektu, możesz udostępnić swoje specyfikacje zespołowi inżynierów Kingmach. Zapewnimy bezpłatną rekomendację modelu i indywidualną wycenę.

Planujesz projekt mostu wantowego lub kotwicy? Uzyskaj bezpłatną rekomendację czujnika + indywidualną wycenę od inżynierów Kingmach — odpowiedź w ciągu 24 godzin.
🔗 [ Uzyskaj moją bezpłatną rekomendację → ]
📧 ł[email protected]

Często zadawane pytania

1. Jaka jest różnica pomiędzy pustym ogniwem obciążnikowym a pełnym ogniwem obciążnikowym?

Wydrążony czujnik tensometryczny ma centralny otwór, przez który może całkowicie przejść śruba lub lina, mierząc napięcie w wyniku reakcji na płytę kotwiącą. Solidne ogniwo obciążnikowe nie ma tego centralnego otworu i zazwyczaj mierzy bezpośrednie ściskanie lub rozciąganie w linii.

2. Jak zamontować pusty czujnik obciążnikowy na naprężonym cięgnach?

Przed zamontowaniem głowicy kotwiącej i płyty nośnej należy nasunąć czujnik pierścieniowy bezpośrednio na cięgno lub pręt kotwiący. Ogniwo obciążnikowe jest bezpiecznie umieszczone pomiędzy konstrukcją betonową a stalowym blokiem kotwiącym.

3. Czy do dynamicznego pomiaru obciążenia można używać pustych ogniw obciążnikowych?

Ogniwa obciążnikowe z drutem wibracyjnym doskonale radzą sobie z obciążeniami statycznymi i wolnozmiennymi ze względu na czas fizyczny wymagany do przemiatania częstotliwości drutu. W przypadku obciążeń dynamicznych o wysokiej częstotliwości zazwyczaj preferowane są folie rezystancyjne lub ogniwa obciążnikowe piezoelektryczne.

4. Jaka długość kabla jest obsługiwana przez ogniwo obciążnikowe z drążonym drutem wibracyjnym?

Ponieważ wykorzystują sygnał wyjściowy oparty na częstotliwości, a nie sygnał napięciowy, czujniki z wibrującym drutem mogą z łatwością przesyłać dokładne dane przez ekranowane kable na odległość przekraczającą 1000 metrów bez utraty lub zniekształcenia sygnału.

5. W jaki sposób konstrukcja z wieloma cięciwami poprawia dokładność czujnika tensometrycznego?

Konstrukcja z wieloma cięciwami równomiernie rozmieszcza kilka niezależnych drutów wibracyjnych wokół wewnętrznego obwodu czujnika wagowego. Uśrednia to pomiary naprężeń na pierścieniu, co aktywnie eliminuje błędy spowodowane obciążeniem niecentrycznym lub mimośrodowym.

6. Czy mogę połączyć puste czujniki wagowe z tensometrami z wibrującym drutem w jednym systemie monitorowania?

Tak. Puste ogniwa obciążnikowe i tensometry z wibrującym drutem są często zintegrowane w tym samym systemie monitorowania. Ogniwo obciążnikowe mierzy przyłożoną siłę, podczas gdy tensometr mierzy odkształcenie strukturalne, dostarczając uzupełniających danych w celu dokładniejszej oceny wydajności.

7. Jaka jest różnica pomiędzy konfiguracjami wieloakordowymi i jednoakordowymi i kiedy powinienem wybrać każdą z nich?

Konfiguracja jednopasmowa mierzy obciążenie w jednym konkretnym miejscu i jest odpowiednia do prostych zastosowań związanych z monitorowaniem obciążenia. Konfiguracja z wieloma cięciwami monitoruje obciążenia w wielu elementach lub punktach, co czyni ją idealną w przypadku złożonych konstrukcji, w których rozkład obciążenia i równowaga mają kluczowe znaczenie.

8. Jak mogę sprawdzić długoterminowy stan czujnika bez demontażu zainstalowanego urządzenia?

Długoterminowy stan czujnika można zweryfikować poprzez regularne kontrole zera, analizę trendów danych historycznych, porównanie z sąsiednimi czujnikami oraz rutynową kontrolę kabli i połączeń. Metody te pomagają wykryć potencjalne problemy związane z dryftem lub wydajnością bez konieczności wycofywania czujnika z eksploatacji.

9. Jakie usługi gwarancyjne i rekalibracyjne oferuje Kingmach na arenie międzynarodowej?

Kingmach wspiera międzynarodowych klientów w zakresie konsultacji technicznych, wskazówek dotyczących instalacji, pomocy przy uruchomieniu i obsługi posprzedażnej przez cały cykl życia projektu. Wszystkie czujniki wagowe są dostarczane z fabrycznymi danymi kalibracyjnymi i dokumentacją jakościową. W przypadku długoterminowych programów monitorowania firma Kingmach może zapewnić wsparcie w zakresie weryfikacji kalibracji, zalecenia dotyczące oceny działania oraz pomoc techniczną pomagającą w utrzymaniu wiarygodności pomiarów. Klienci mogą kontaktować się bezpośrednio z zespołem inżynierów w celu rozwiązywania problemów, planowania wymiany i wsparcia w zakresie optymalizacji systemu, jeśli zajdzie taka potrzeba.

---

Napisane przez zespół inżynieryjny Kingmach — wspierający projekty infrastrukturalne na całym świecie od 2001 roku
