Ogniwo obciążnikowe pełne i puste: kompleksowy przewodnik po wyborze inżynierii (ścieżki siły i typowe zastosowania oraz wymagania certyfikacyjne)

Wybór pomiędzy ogniwem obciążnikowym pełnym a czujnikiem pustym jest prawdziwą decyzją inżynierską. To nie jest walka o cechy produktu. Zasadnicza różnica polega na sposobie, w jaki siła jest przykładana do czujnika. Ta ścieżka obciążenia określa, gdzie każdy typ działa niezawodnie i gdzie nieuchronnie ulegnie awarii. Artykuł ten służy jako narzędzie decyzyjne. Opiera się to porównanie na logice inżynierskiej, a nie na preferencjach marki. Zaczniemy od tego, czym właściwie jest każdy czujnik. Słowa „pełny” i „pusty” opisują kształt, ale nie opisują funkcji.

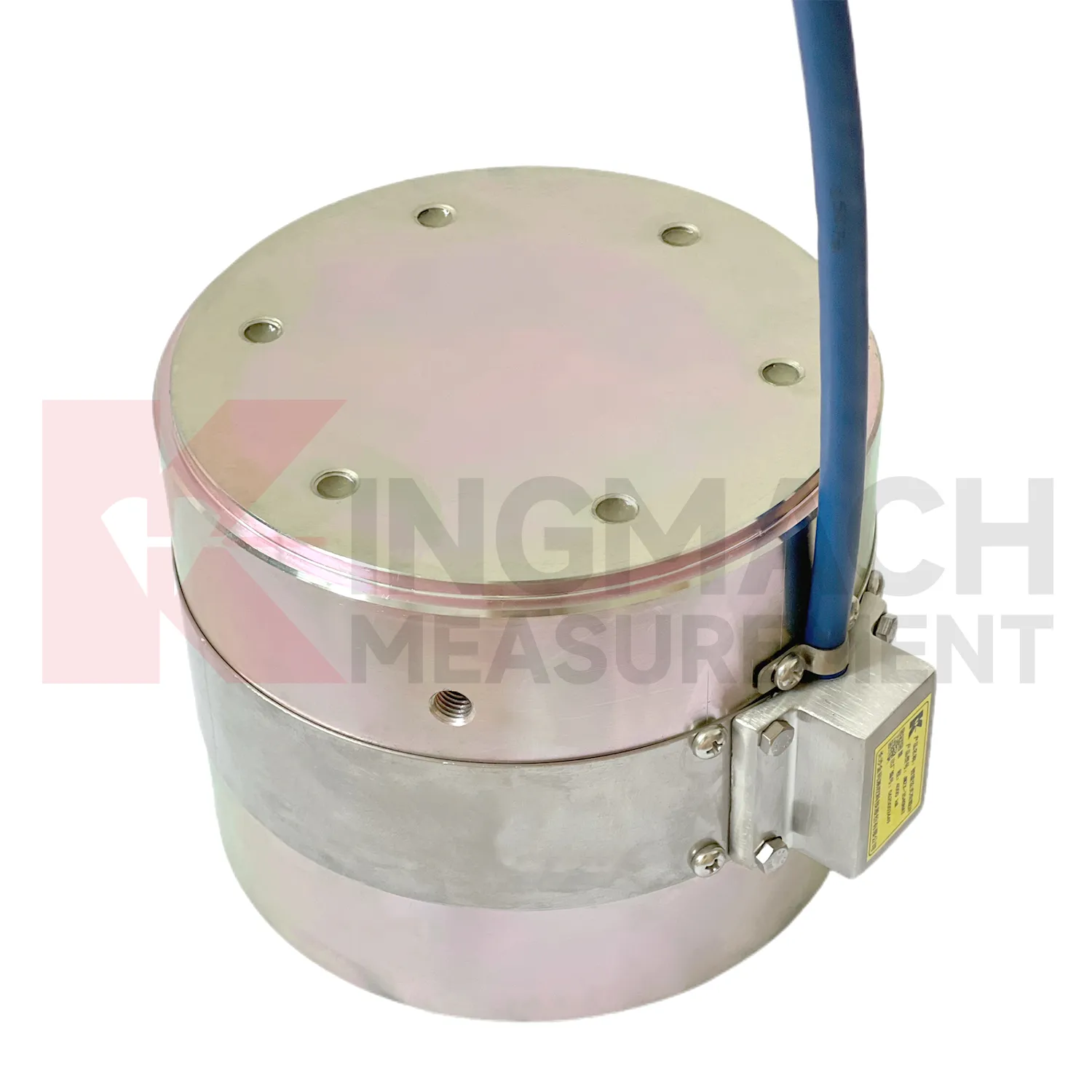

1. Co to jest czujnik tensometryczny – i jak mierzy siłę?

Inżynierowie już wiedzą, jak wygląda cylinder. To, co naprawdę muszą zrozumieć, to droga obciążenia przez ciało stałe. Solidne ogniwo obciążnikowe ma architekturę rdzenia opartą na cylindrycznym elemencie ściskającym o korpusie stałym. Elastyczny stalowy korpus odkształca się równomiernie pod osiowym obciążeniem ściskającym. Wewnątrz korpusu znajdują się wbudowane wibrujące struny druciane. Struny te wykrywają mikroodkształcenie jako wyraźną zmianę częstotliwości.

Logika ścieżki ładowania jest prosta. Obciążenie przechodzi na górną powierzchnię nośną. Przechodzi przez cały przekrój elementu sprężystego. Na koniec wychodzi przez dolną powierzchnię nośną. Sama komórka staje się wkładem strukturalnym. Niesie obciążenie fizyczne.

Konstrukcja wielostrunowa uśrednia odczyty z wielu punktów pomiarowych wewnątrz ciała. Niższe zakresy wydajności wykorzystują konstrukcję 3-strunową. Większe zakresy wydajności wymagają konstrukcji 6-strunowej. To uśrednianie wielu ciągów daje Seria Kingmach JMZX-34XX/35XX/36XXHAT jego precyzja 0,5% FS. Utrzymuje tę precyzję w ogromnym zakresie 1 000–10 000 kN, pomimo wymagających środowisk operacyjnych.

Urządzenie posiada wbudowany inteligentny chip HAT. Ten inteligentny chip przechowuje natywnie współczynnik kalibracji. Automatycznie koryguje temperaturę za pomocą wbudowanego termistora. Zapisuje także do 600 zapisów pomiarów. Czujnik zapamiętuje swoją historię nawet bez podłączonego rejestratora danych.

Zakres roboczy rozciąga się od -30°C do +80°C. Co więcej, ogniwo lite charakteryzuje się tolerancją na przeciążenia sięgającą 300–400% swojej pojemności znamionowej przed katastrofalną awarią. Zapewnia to bardzo znaczący margines bezpieczeństwa. Nagłe przypadkowe przeciążenie stanowi bardzo realne ryzyko podczas testowania pali i zastosowań łożysk mostowych.

[Zobacz pełną specyfikację stałego ogniwa obciążnikowego Kingmach JMZX-35XXHAT]

2. Co to jest pusty czujnik tensometryczny i co wyróżnia go pod względem konstrukcyjnym?

Puste ogniwo obciążnikowe jest również znane jako pierścieniowe ogniwo obciążnikowe. Architektura rdzenia opiera się na pierścieniowym (w kształcie pierścienia) korpusie z centralnym otworem. Element konstrukcyjny przechodzi przez środek komórki. Elementem tym może być pręt kotwiący, kabel lub śruba. Obciążenie przenosi się z nakrętki elementu konstrukcyjnego bezpośrednio na pierścieniową powierzchnię ogniwa. Obciążenie nie wchodzi w samą ścianę otworu.

Logika ścieżki obciążenia różni się całkowicie od litej komórki. Obciążenie przechodzi przez pierścieniową powierzchnię nośną. Korpus pierścienia ściska się równomiernie na swoim obwodzie. Wokół pierścienia ułożonych jest wiele wibrujących drucianych strun. Te ciągi uśredniają sygnał kompresji. Ta konstrukcja z wieloma cięciwami skutecznie kompensuje niewielkie obciążenia mimośrodowe. Konstrukcja jednostrunowa po prostu nie jest w stanie wytrzymać nierównych obciążeń.

Ta wieloakordowa konstrukcja wykorzystuje trzy akordy w niższych zakresach. Rozchodzi się do sześciu cięciw dla zakresu 4 000–8 000 kN. Ta specyficzna architektura umożliwia JMZX-3XXXHAT Puste ogniwo obciążnikowe do montażu na pręcie kotwiącym pod napięciem bez demontażu. Pręt po prostu się przewleka. Nakrętka znajduje się na powierzchni ogniwa. Natychmiast rozpoczyna się monitorowanie.

Pusta komórka charakteryzuje się projektowym okresem użytkowania wynoszącym 50 lat. Elastyczny stalowy korpus przed opuszczeniem fabryki poddawany jest wieloetapowej obróbce stabilizującej. Wewnętrzne druty wibracyjne wykonane są ze stali o ultrawysokiej wytrzymałości. Technicy kotwią te przewody przy użyciu międzynarodowej standardowej technologii spawania. Nie są to twierdzenia dotyczące podstawowej specyfikacji. Są to istotne decyzje projektowe, które mają ogromne znaczenie w 20-letnich programach bezpieczeństwa tam.

To ogniwo posiada podwójną certyfikację GB/T 13606-2007 i DL/T 269-2022. Drugi standard jest specyficzny dla hydrotechniki i energetyki. To sprawia, że ​​jest to jedyny właściwy wybór do monitorowania zapór i kotwic elektrowni wodnych.

[Zobacz specyfikacje techniczne pustego ogniwa obciążnikowego JMZX-3XXXHAT]

3. Dane techniczne obok siebie: co właściwie oznaczają liczby

Atrybut	Stałe ogniwo obciążnikowe (JMZX-35XXHAT)	Puste ogniwo obciążnikowe (JMZX-3XXXHAT)	Co to oznacza w praktyce
Zakres wydajności	1 000–10 000 kN	500–8 000 kN (dostępne na zamówienie)	Dolny punkt wejścia pustej komórki o wytrzymałości 500 kN pasuje do mniejszych prętów kotwiących. Komórka pełna byłaby tutaj przesadzona. W przypadku zastosowań związanych z testowaniem fundamentów na palach o bardzo dużej nośności przekraczającej 8000 kN, firma Kingmach może dostarczyć dostosowane do indywidualnych potrzeb rozwiązania ogniw obciążnikowych JMZX-36XXHAT. Aby uzyskać więcej informacji, skontaktuj się z naszym zespołem technicznym.
Rezolucja	0,1 kN (wszystkie modele)	0,1–1 kN (różni się w zależności od modelu)	Stała rozdzielczość ogniwa stałego wynosząca 0,1 kN ułatwia precyzyjne testowanie pali. Rozdzielczość pustej komórki wynosząca 1 kN jest akceptowalna, ponieważ monitorowane obciążenia są proporcjonalnie duże.
Pojemność pamięci	600 rekordów	800 rekordów	Większa pamięć wewnętrzna pustej komórki odzwierciedla jej profil wdrożenia o dłuższym czasie trwania i umożliwiający monitorowanie trwające dziesięciolecia.
Certyfikaty	GB/T 13606-2007	GB/T 13606-2007 i DL/T 269-2022	Dodatkowa norma dotycząca inżynierii hydraulicznej (DL/T 269-2022) zapewnia ścisłą zgodność projektu w środowiskach zapór.
Projektowany okres użytkowania	Nie określono (w zależności od aplikacji)	50 lat	Pusta komora została zaprojektowana z myślą o ciągłym monitorowaniu. Ogniwo stałe jest powszechnie stosowane w tymczasowych fazach testów.

Liczby te stanowią doskonałą wskazówkę. Jednak bardziej odkrywczym pytaniem jest, gdzie naprawdę każdy typ należy do prawdziwego projektu.

4. Gdzie stałe czujniki wagowe sprawdzają się najlepiej — i dlaczego

W tej sekcji wyjaśniono, dlaczego specyficzna droga obciążenia ogniwa litego sprawia, że ​​jest to właściwy wybór. Patrzymy na rozumowanie, a nie tylko na katalogowanie funkcji.

Badanie obciążenia pali: Solidne ogniwo obciążnikowe do testowania pali jest idealnym rozwiązaniem. Komórka pełna znajduje się bezpośrednio pomiędzy głowicą pala a podnośnikiem załadowczym. Pełne obciążenie testowe przechodzi bezpośrednio przez korpus ogniwa. Zdolność bryły do ​​przenoszenia obciążeń konstrukcyjnych jest tutaj absolutnie niezbędna. Jego ogromna nośność do 10 000 kN pozwala na zastosowanie pali wierconych o największych średnicach w fundamentach mostów.

Monitorowanie osadzenia łożysk filaru mostu: Ogniwo pełni rolę wkładki strukturalnej w stosie łożysk. Musi przenosić ogromne obciążenia projektowe przez czas nieokreślony, aktywnie je mierząc. Geometria kompresyjna bryły doskonale sobie z tym radzi. Wymiary referencyjne stałych ogniw obciążnikowych firmy Kingmach odpowiadają standardowym wymiarom płyt łożyskowych podanym w przepisach dotyczących projektowania mostów.

Pomiar siły podnośnika hydraulicznego: Operacje po napinaniu wymagają ścisłego nadzoru. Solidne ogniwo znajduje się pod podnośnikiem. Mierzy przyłożoną siłę w czasie rzeczywistym. W ten sposób sprawdza się, czy projektowe naprężenie wstępne zostało faktycznie osiągnięte na miejscu. Inżynierowie nie mogą po prostu polegać na obliczeniach ciśnienia podnośnika.

Monitorowanie obciążenia prac tymczasowych: Zespoły budowlane monitorują szalunki, szalunki i podpory. Program monitorowania kończy się w momencie ukończenia konstrukcji. Zespół usuwa oprzyrządowanie. Wysoka tolerancja ogniw litych na przeciążenia sprawia, że ​​są one solidnym wyborem do wielokrotnego użytku w przypadku trudnych prac na etapie budowy.

Dlaczego zawodzi w zastosowaniach z prętami przelotowymi: Ogniwo pełne nie ma centralnego otworu. Nie można go nałożyć na pręt lub kabel. Inżynierowie nie mogą tego łatwo dostosować. Tworzenie niestandardowych złączek końcowych natychmiast wprowadza obciążenie mimośrodowe. To bezpośrednio pogarsza dokładność pomiaru i niszczy dane.

[Zobacz rzeczywiste zastosowania produktów Kingmach w określonych typach projektów]

5. Gdzie puste ogniwa obciążnikowe sprawdzają się najlepiej — i dlaczego

Pusta komórka nie jest po prostu zmodyfikowaną komórką stałą. To zasadniczo inny instrument. Jest zoptymalizowany pod kątem zupełnie innej geometrii załadunku.

Monitorowanie liny kotwowej i naprężonych cięgien: tutaj wyróżniają się zastosowania pustych czujników wagowych. Pręt lub kabel przechodzi płynnie przez centralny otwór. Nakrętka lub płyta kotwiąca opiera się płasko na powierzchni pierścieniowej. Komórka mierzy rzeczywistą siłę naprężenia wstępnego w ścięgnie. Nie mierzy wejścia jack. Mierzy rzeczywistą siłę w elemencie konstrukcyjnym po zablokowaniu i w czasie.

Monitorowanie kotw skalnych i kotew gruntowych: Tunele, skarpy i ściany oporowe opierają się na kotwach skalnych. Podczas pierwszej instalacji pusta komora znajduje się przy łbie śruby. Pozostaje tam przez cały okres użytkowania konstrukcji. Jego projektowany okres użytkowania wynosi 50 lat i odpowiada czasowi trwania długoterminowego programu monitorowania. Modele o mniejszej średnicy odpowiadają dokładnie standardowym wymiarom łba śruby skalnej.

Monitorowanie zapór i kotwic elektrowni wodnych: Certyfikacja DL/T 269-2022 jest bezwzględnie obowiązkowa w przypadku chińskich norm dotyczących inżynierii hydraulicznej. Jest to sztywny wymóg zgodności. Podwójna certyfikacja pustych ogniw pokrywa tę konieczność prawną. Ogniwo pełne nie spełnia tego konkretnego standardu hydraulicznego.

Monitorowanie podciągów mostu i wieszaków: programy monitorowania modernizacji często skupiają się na istniejących mostach. Pierścieniowy kształt umożliwia łatwą instalację na istniejących kablach. Technicy potrzebują jedynie dostępu do końca kotwy. Montaż nie wymaga docinania elementu konstrukcyjnego. Jest to często czynnik decydujący dla inżynierów ds. zakupów.

Dlaczego zawodzi w prostych zastosowaniach łożyskowych: Pusta komórka ma pierścieniową geometrię. Kształt ten w naturalny sposób koncentruje obciążenie na wąskiej powierzchni czołowej łożyska pierścieniowego. Umieszczenie go wewnątrz płaskiego stosu łożysk bez pręta przelotowego o odpowiednich wymiarach wprowadza nierównomierne pole naprężeń. Czujnik prawidłowo odczytuje to naprężenie, ale odczyt nie odzwierciedla rzeczywistego obciążenia łożyska.

[Zobacz rzeczywiste zastosowania produktów Kingmach w określonych typach projektów]

6. Logika instalacji: czego wymaga każdy typ zespołu

Wymagania instalacyjne ostatecznie decydują o powodzeniu lub niepowodzeniu projektu. Oba typy czujników wagowych z drutem wibracyjnym wymagają od zespołu odpowiedzialnego za plac budowy dużej precyzji.

Wymagania dotyczące montażu ogniw litych: Płaskie, równoległe powierzchnie nośne nie podlegają negocjacjom. Nieregularność powierzchni zaledwie 1 mm na powierzchni ogniwa o średnicy 200 mm niszczy dane. Wprowadza masywne, mierzalne obciążenie mimośrodowe. Zespoły muszą używać kulistych podkładek gniazd jako standardową praktykę. Technicy muszą sprawdzić prawidłowe ustawienie względem osi obciążenia przed przyłożeniem pierwszego obciążenia.

Wymagania dotyczące montażu komórek pustych: Luz między otworem a prętem musi dokładnie odpowiadać określonej tolerancji. Pręt centralny nie może nigdy stykać się z wewnętrzną ścianą otworu pod obciążeniem. Technicy wykonują montaż na głowicy kotwiącej przed naciągnięciem nakrętki. Ponowny montaż po naprężeniu jest praktycznie niemożliwy. Zespół musiałby całkowicie odciążyć całą kotwicę, aby naprawić błąd.

Planowanie ciągłości sygnału: Oba typy czujników wagowych wykorzystują inteligentną architekturę HAT. Zapewniają doskonałe wyjście cyfrowe na duże odległości. Jednakże technicy muszą zaplanować poprowadzenie kabla od czujnika do rejestratora danych podczas instalacji. Nie mogą łatwo modernizować kabli. Pochowane i podwodne trasy kablowe wymagają ciężkiego kabla opancerzonego. Wymagają również wodoodpornych skrzynek przyłączeniowych ściśle dobranych pod kątem dokładnej głębokości montażu.

Wspólne ryzyko: oba typy komórek pozostają bardzo podatne na wczesne błędy. Błędów popełnionych podczas instalacji nie da się później naprawić bez poważnej interwencji fizycznej. Prawidłowe wykonanie precyzyjnej instalacji za pierwszym razem nie wymaga nadmiernej inżynierii. To jedyna opcja.

7. Lista kontrolna decyzji: pięć pytań prowadzących do właściwego wyboru

Inżynierowie stoją przed napiętymi terminami. Skorzystaj z tego zwięzłego narzędzia decyzyjnego, aby poprowadzić strategię zaopatrzenia.

Pytanie 1 — Czy przez czujnik musi przechodzić element konstrukcyjny (pręt, linka, śruba)?
Tak: wybierz puste.
Nie: wybierz solidny.

Pytanie 2 — Czy czujnik będzie w całości przenosił obciążenie konstrukcyjne, czy tylko je wyczuwał?
Musi przenosić pełny ładunek wewnętrznie: wybierz solidny.
Tylko sens (siła przenoszona przez powierzchnię łożyska): Wybierz dowolny typ, ściśle w zależności od pytania 1.

Pytanie 3 – Czy jest to test tymczasowy, czy stała instalacja monitorująca?
Tymczasowa faza testowa/konstrukcyjna: Wybierz solidną.
Stały/długoterminowy program SHM: wybierz pustaki (oferuje 50-letni okres użytkowania).

Pytanie 4 — Czy projekt podlega standardom z zakresu hydrotechniki lub energetyki?
Tak: wybierz puste w środku (certyfikat DL/T 269-2022).
Nie: oba typy spełniają ogólną normę GB/T 13606-2007.

Pytanie 5 — Jaka jest wymagana zdolność monitorowania?
Poniżej 500 kN: Wybierz puste (dostępne modele wejściowe).
10 000 kN lub więcej: Wybierz pełny (pusty w środku zwykle osiąga standardową wytrzymałość 8 000 kN, chociaż istnieją opcje niestandardowe).

Końcowa notatka na liście kontrolnej: Jeśli dwa lub więcej pytań skieruje Twój zespół w przeciwne strony, natychmiast zrób pauzę. Twój wniosek wymaga specjalistycznej oceny. Kingmach zapewnia niestandardowe konfiguracje, aby sprostać złożonym wymaganiom hybrydowym.

Geometria aplikacji decyduje o geometrii czujnika

Pełne ogniwa obciążnikowe i puste ogniwa obciążnikowe nigdy nie są konkurencyjnymi produktami w różnych przedziałach cenowych. Są to zasadniczo uzupełniające się przyrządy przeznaczone do zupełnie różnych ścieżek obciążenia. Unikalna geometria projektu zawsze określa, który czujnik jest właściwy.

Wiele projektów na dużą skalę wymaga obu typów jednocześnie w różnych punktach monitorowania. Złożony program mostowy mógłby bezpiecznie wykorzystać ogniwa pełne w gniazdach łożysk, jednocześnie umieszczając ogniwa puste w kotwach liny odciągowej.

Nadal nie jesteś pewien, jakie rozwiązanie będzie odpowiednie dla Twojego projektu? Wypełnij poniższy formularz konsultacji technicznych, a inżynierowie firmy Kingmach przedstawią spersonalizowane zalecenia dotyczące wyboru w ciągu 24 godzin. [Zobacz stronę produktu z ogniwami obciążnikowymi] · [Zobacz stronę produktu z pustymi ogniwami obciążnikowymi] · [Pobierz pełną kartę danych technicznych (PDF)]
