Różnicowe czujniki poziomu wody dla bezpieczeństwa tam: 7 objaśnień zalet inżynieryjnych

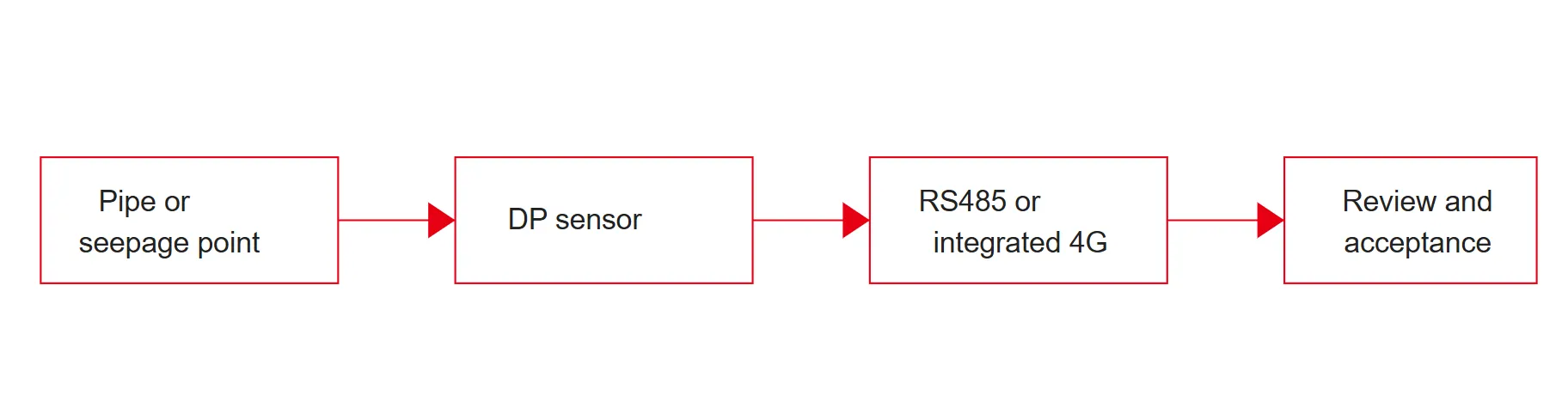

Rysunek: korzyść inżynieryjna jest osiągana tylko wtedy, gdy punkt, czujnik, ścieżka danych i proces przeglądu są określone razem.

Zaleta 2: Stabilne dane trendów do interpretacji ciśnienia przesiąkania i poziomu wody

Czujniki różnicy ciśnień pomagają ekipom zapór odczytywać trendy, a nie izolowane wartości. Jest to ważne, ponieważ przesiąkanie i zachowanie wody wewnętrznej często nabierają znaczenia dzięki wytrwałości i relacji, a nie poprzez jeden dramatyczny punkt. Nieznaczny wzrost może mieć znaczenie, jeśli utrzymuje się przez kilka dni, reaguje zbyt wolno po wyczerpaniu zbiornika lub przestaje odpowiadać zachowaniu drenażu w pobliżu.

Stabilne dane trendów umożliwiają lepszą interpretację w trzech typowych sytuacjach. Po pierwsze, gdy zmiana poziomu w zbiorniku powinna wywołać przewidywalną reakcję wewnętrzną, ale tak się nie dzieje. Po drugie, gdy punkt monitorowania związany z przesiąkaniem regeneruje się zbyt wolno po zmianie warunków opadów lub zrzutów. Po trzecie, gdy jeden punkt zaczyna odbiegać od pobliskich punktów, które zwykle poruszają się razem. Są to rodzaje wzorców, które prowadzą do dokładniejszej kontroli, zanim rozwinie się większy problem.

Milimetrowa rozdzielczość poziomu wody w linii JMYC-67XXAD zapewnia w miejscu dokładniejszy zapis trendów do pracy, podczas gdy dokładność w pełnej skali wynosząca 0,2% podana dla tego modelu pomaga określić, czy przyrząd nadaje się do monitorowania. Nie chodzi o to, żeby podawać liczby same w sobie. Chodzi o to, że wysoka rozdzielczość i stabilna moc wyjściowa poprawiają możliwość sprawdzania małych, ale trwałych zmian w czasie.

Zaleta 3: Bezpośrednie wsparcie dla alertów bezpieczeństwa tam i zasad ostrzegania w czasie rzeczywistym

Czujnik staje się znacznie bardziej użyteczny, gdy obsługuje logikę ostrzegania, a nie tylko zbieranie odczytów. Przepływy pracy związane z alertami tam zwykle opierają się na trzech rodzinach reguł: progach bezwzględnych, progach szybkości zmian i kontrolach krzyżowych z powiązanymi kanałami monitorowania. Czujniki różnicy ciśnień poziomu wody są pomocne, ponieważ ich dane wyjściowe można wprowadzić bezpośrednio do tej struktury reguł poprzez przewodowe lub zdalne gromadzenie danych.

To ma znaczenie operacyjne. Wzrost poziomu w zbiorniku podczas normalnego okna kontrolnego może nie wymagać działania. Szybki wewnętrzny wzrost punktu związanego z przesiąkaniem, zwłaszcza gdy nie odpowiada oczekiwanemu zachowaniu drenażu, może wymagać weryfikacji w terenie. Przydatny system ostrzegania potrzebuje danych z czujnika na czas, w spójnym formacie i na platformie, na której reguła może zostać uruchomiona bez czekania na ręczne przekazanie danych.

Oferta produktów Kingmach związanych z zaporami obejmuje Moduł akwizycji JMZX-XXGH i a platforma monitorująca obsługujący scentralizowaną obsługę danych i konfigurację reguł alarmowych. Dla kupującego oznacza to, że czujnik poziomu wody można przeglądać w ramach pełnej ścieżki danych: wykrywanie, pozyskiwanie, transmisja, przechowywanie, przegląd trendów i dostarczanie alertów.

Zaleta 4: Elastyczne wdrożenie w architekturze przewodowego RS485 i zdalnego monitorowania 4G

Nie wszystkie miejsca zapór mają takie same warunki komunikacyjne. Niektóre mają już szafy, zasilanie i centralną sieć rejestratorów. Inni potrzebują odległych punktów, w których prowadzenie kabla podniosłoby koszty w terenie lub spowolniłoby wdrażanie. Czujniki różnicy ciśnień poziomu wody mogą pracować w obu układach, jeśli model odpowiada planowi komunikacji.

W rodzinie JMYC-67, JMYC-67XXAD pasuje do przewodowej architektury RS485, co jest przydatne, gdy obiekt ma już stabilny szkielet akwizycji i chce bezpośredniej integracji z modułem centralnym. The JMYC-67XXAWL wybiera inną drogę, łącząc wbudowaną jednostkę 4G DTU z wewnętrznym zasilaniem bateryjnym. Zmniejsza to konieczność stosowania oddzielnego sprzętu do komunikacji w terenie i może pomóc w przypadku nienadzorowanych lub szeroko rozproszonych punktów monitorowania.

Ta różnica wpływa nie tylko na czas instalacji. Zmienia planowanie konserwacji, strategię zapasową, obsługę błędów komunikacyjnych oraz częstotliwość, z jaką obiekt może realistycznie pobierać próbki bez powodowania obciążenia mocy. Kupujący porównujący te opcje powinien przed porównaniem ceny zapoznać się z trasą komunikacyjną i trasą zasilania, ponieważ te dwie decyzje wpływają na obciążenie operacyjne punktu monitorującego w całym okresie eksploatacji.

Zaleta 5: Większa, długoterminowa przydatność w wilgotnych, zakopanych i nienadzorowanych warunkach terenowych

Sprzęt do monitorowania tam często pracuje w wymagających warunkach przez długi czas. Wilgotne środowisko, zakopane punkty instalacji i narażenie na warunki atmosferyczne wywierają stały nacisk na uszczelki, kable, obudowy i złącza. Przyrząd do pomiaru poziomu wody używany w tym ustawieniu musi pozostać czytelny w tych warunkach, a nie tylko dobrze wyglądać w krótkim przeglądzie specyfikacji.

W tym przypadku wodoodporność, konstrukcja kabla, metoda instalacji i niskie koszty utrzymania stają się praktycznymi czynnikami zakupu. Obydwa modele JMYC-67XXAD i JMYC-67XXAWL mają stopień ochrony IP68, a zintegrowany model AWL zapewnia także ścieżkę wdrażania bez nadzoru opartą na baterii, z czasem pracy baterii powiązanym z interwałem próbkowania. Ma to bezpośredni wpływ na to, jak często zdalny punkt wymaga obsługi.

W przypadku nabywcy tamy szczegóły te należy przekształcić w pytania dotyczące konserwacji. Jak często punkt wymaga wizyty w serwisie? W jaki sposób chroniona jest ścieżka wentylowana? W jaki sposób brakujące dane są oddzielane od nieprawidłowych danych? W jaki sposób planowana jest wymiana baterii w zależności od żądanej częstotliwości alertów? Te pytania są bardziej przydatne niż powtarzanie długiej listy parametrów bez znaczenia pól.

Zaleta 6: Łatwiejsza integracja z piezometrami, modułami akwizycji i oprogramowaniem do monitorowania tam

Monitorowanie poziomu wody w zaporze rzadko jest interpretowane samodzielnie. Często znajduje się obok piezometrów z wibrującym drutem, przyrządów do przesiąkania, czujników deformacji i scentralizowanego oprogramowania, które pomaga inżynierom porównywać odczyty z różnych części konstrukcji. Różnicowe czujniki poziomu wody wspierają ten szerszy pogląd, gdy mogą współdzielić ścieżkę danych z innymi przyrządami w systemie.

W ofercie Kingmach seria JMYC-67 jest oczywiście recenzowana obok Piezometr z drutem wibracyjnym JMZX-55XXHAT , moduł akwizycji JMZX-XXGH oraz platformę systemu monitorowania. Ta kombinacja ma znaczenie, ponieważ daje witrynie większą szansę na odczytanie poziomu wody, ciśnienia w porach i powiązanych kanałów w ramach jednego procesu przeglądu, zamiast rozpraszać je pomiędzy odłączonymi narzędziami.

W przypadku zespołów zakupowych pytania integracyjne należy wpisać bezpośrednio w zapytaniu ofertowym. Potwierdź format komunikacji, kompatybilność rejestratora, metodę adresowania, częstotliwość próbkowania, miejsce docelowe alarmu oraz to, czy oprogramowanie może porównać punkt z powiązanymi kanałami. Elementy te decydują o tym, czy czujnik będzie zachowywał się jak część systemu monitorowania, czy też pozostanie izolowanym źródłem danych.

Zaleta 7: Bardziej przydatne decyzje kupujących dzięki mierzalnym danym i jasnym kryteriom zapytania ofertowego

Jedną z najbardziej praktycznych zalet czujnika różnicy ciśnień poziomu wody jest to, że daje on kupującemu wymierne kryteria specyfikacji i akceptacji. Zamiast szerokiego zapotrzebowania na urządzenie do pomiaru poziomu wody, w projekcie można określić typ punktu, zasięg, ścieżkę komunikacyjną, warunki zasilania, narażenie środowiska, interwał rejestrowania i oczekiwaną reakcję w języku technicznym, który łączy się z planem terenu.

Prowadzi to do czystszego zapytania ofertowego i lepszej dyskusji z dostawcami. Kupujący może zapytać, czy czujnik jest przeznaczony do osadzania w lampach lub pozycjach na otwartej wodzie, czy wyjście to RS485, czy wbudowane 4G, czy poziom ochrony odpowiada środowisku terenowemu oraz czy odczyt będzie używany wyłącznie do przeglądu trendów, czy też będzie powiązany bezpośrednio z alarmami. Każda odpowiedź ma wpływ na właściwy model i właściwe podejście do wdrażania.

Jak wybrać czujnik poziomu wody pod ciśnieniem różnicowym do projektów monitorowania zapór

Wybór należy rozpocząć od punktu monitorowania, a nie od katalogu. Określ, czy punkt znajduje się wewnątrz wbudowanej rurki poziomu wody, na wylocie nadmiaru ciśnienia, na stanowisku obserwacyjnym związanym z przesiąkaniem, czy też w odległym punkcie hydrologicznym. Następnie określ, w jaki sposób dane będą przesyłane, jak często muszą być raportowane i jakiego rodzaju reguła ostrzegawcza będzie korzystać z odczytu.

Następnie zawęź dopasowanie techniczne. Zasięg, rozdzielczość, dokładność, metoda komunikacji, trasa zasilania, temperatura robocza i poziom ochrony mają znaczenie, ale tylko w odniesieniu do obowiązków na miejscu. Zintegrowany czujnik 4G może zmniejszyć obciążenie pola w odległym punkcie, podczas gdy przewodowy model RS485 może być bardziej praktyczny w punkcie już podłączonym do centralnego rejestratora.

Na koniec przejrzyj czujnik jako część pełnego łańcucha ostrzeżeń. Potwierdź zgodność nabycia, integrację platformy, etapy uruchamiania, kontrole podstawowe i obowiązki konserwacyjne. Dobry wybór czujnika to nie tylko odpowiedni model. Jest to model pasujący do punktu monitorowania, architektury obiektu i procesu alarmowego, z którego faktycznie będzie korzystał zespół.

Zaplanuj wspólnie punkt monitorowania, ścieżkę danych i regułę alertu

Jeśli projekt zapory wymaga monitorowania poziomu wody przy różnicy ciśnień, przed wybraniem modelu zdefiniuj typ punktu, trasę komunikacyjną, warunki zasilania i logikę ostrzegania. Ułatwia to porównywanie opcji serii JMYC-67 i dopasowanie czujnika do szerszego przepływu pracy związanej z akwizycją i oprogramowaniem.
