Alerty dotyczące bezpieczeństwa tamy w czasie rzeczywistym za pomocą czujników różnicy ciśnień poziomu wody
Właściciele zapór potrzebują wcześniejszego wglądu w zmiany poziomu, zmiany ciśnienia przesiąkania i załamania trendów, które pojawiają się, zanim problemy operacyjne zamienią się w zdarzenie związane z bezpieczeństwem. Czujniki różnicy ciśnień poziomu wody są przydatne, ponieważ śledzą te zmiany w wbudowanych, wilgotnych i trudno dostępnych punktach monitorowania.
W wykonalnym przepływie pracy z alertami czujnik jest tylko pierwszym ogniwem. Odczyt musi pozostać stabilny w warunkach terenowych, płynnie przejść do warstwy akwizycji i dotrzeć do oprogramowania, które może porównać go z progami, regułami szybkości zmian i pobliskimi instrumentami. To właśnie zmienia okresowe kontrole w alarmy dotyczące bezpieczeństwa tamy w czasie rzeczywistym.
W przypadku oceny po stronie kupującego prawdziwym pytaniem nie jest to, czy czujnik może odczytać poziom wody w izolacji. Prawdziwe pytanie brzmi, czy może obsługiwać niezawodne alarmy w przypadku wbudowanych rur, punktów odwadniających, stacji bez nadzoru i długich przerw międzyobsługowych bez powodowania dodatkowej niepewności dla zespołu monitorującego.
Dla operatorów tam najbardziej przydatnym alertem rzadko jest pojedynczy wysoki odczyt. Jest to sygnał poziomu lub wycieku, który zrywa z normalnym związkiem z pracą zbiornika, opadami deszczu, drenażem lub ruchem strukturalnym.
Dlaczego sygnały poziomu wody mają znaczenie w programach bezpieczeństwa tam
Plan monitorowania tamy zwykle uwzględnia nie tylko wysokość zbiornika. Operatorzy obserwują również ciśnienie przesiąkania, ruch linii freatycznej, zachowanie drenażu, poziom w dole strumienia oraz sposób, w jaki odczyty zmieniają się wraz z przemieszczeniem, szerokością pęknięcia lub danymi naprężenia. Pojedyncza wartość może wyglądać normalnie, podczas gdy jej trend w odniesieniu do opadów, wypływu lub ciśnienia wznoszącego mówi coś innego.
Dlatego logika alertów wymaga kontekstu. Rosnący odczyt wewnątrz rurki poziomu wody w fundamencie może wskazywać na większą aktywność ścieżki przesiąkania. Zmiana w rurze nadmiarowej ciśnienia może sugerować zmianę warunków drenażu. Wzrost poziomu w zbiorniku podczas normalnej pracy może być akceptowalny, ale ten sam wzrost w połączeniu z nietypowymi zmianami ciśnienia wewnętrznego zasługuje na uwagę.
Niezawodny program monitorowania tam traktuje poziom wody, przesiąkanie, deformację i monitorowanie środowiska jako powiązane wskaźniki. Odpowiada to temu, jak doświadczeni operatorzy odczytują ryzyko w praktyce: wartość ostrzegawcza pochodzi z korelacji, a nie z działania jednego instrumentu.
Jak czujniki różnicy ciśnień zamieniają wysokość ciśnienia wody w użyteczne dane
Przyrządy różnicowe do pomiaru poziomu wody określają wysokość cieczy na podstawie ciśnienia. W praktyce czujnik przetwarza wysokość słupa wody oddziałującą na element pomiarowy na cyfrową wartość poziomu. Gdy w instalacji zastosowano przewód wentylowany podłączony do atmosfery, odczyt może zmniejszyć zakłócenia barometryczne i szybciej reagować na rzeczywiste zmiany poziomu wody.
Ta logika działania dobrze pasuje do pracy tam, ponieważ wiele punktów monitorowania jest wąskich, osadzonych, wilgotnych i trudno dostępnych. Zamiast polegać na częstym ręcznym sondowaniu, instrument może pozostać na miejscu i raportować z wnętrza rury poziomującej wodę, z odpływu drenażowego lub z punktu obserwacji hydrologicznych.
Dla przewodowej architektury monitorowania, Kingmach JMYC-67XXAD Seria jest przeznaczona do głębokich ciśnień przesiąkających, obserwacji poziomu wody w zbiornikach i zaporach, monitorowania wód gruntowych i instalacji rur wbudowanych. Wyjście RS485, stopień ochrony IP68, rozdzielczość 0,1 mm i dokładność 0,2% pełnej skali to rodzaje szczegółów, które kupujący mogą wykorzystać, dopasowując ekran do istniejącej sieci szkieletowej.
Od czego właściwie zależą alerty dotyczące tam w czasie rzeczywistym
Alert nie jest generowany przez sam czujnik. Zależy to od konstrukcji progu, niezawodności akwizycji, stabilności komunikacji i porównania z pobliskimi instrumentami. W praktyce zespoły często stosują trzy warstwy reguł: bezwzględne progi alarmowe, progi szybkości zmian i kontrole korelacji z danymi dotyczącymi opadów, pracy zbiornika, przesiąkania lub deformacji.
Na przykład akceptowalny może być wzrost poziomu w zbiorniku podczas planowanego okna operacyjnego. Szybki wzrost wewnętrznego poziomu wody w wbudowanej rurze obserwacyjnej, zwłaszcza w połączeniu z nieprawidłowym przepływem sączącym lub ciśnieniem wyporu, wymaga innej reakcji. Lepsze zasady zmniejszają ryzyko, że załogi będą marnować czas na fałszywe alarmy, wciąż nie dostrzegając rozwijającego się wzorca.
Tutaj również liczy się reszta systemu. Zestaw produktów firmy Kingmach przeznaczonych do tam, obejmuje Moduł akwizycji JMZX-XXGH oraz platformę oprogramowania monitorującego, która jest istotna, ponieważ jakość alertów zależy od tego, jak czujnik, rejestrator, warstwa transmisyjna i stos wizualizacji zachowują się razem w warunkach ciągłego użytkowania.
Widoki platformy umożliwiające przeglądanie i kontrolę alarmów
Tam, gdzie mierniki różnicy ciśnień poziomu wody mieszczą się w zestawie przyrządów zaporowych
Urządzenia różnicowo-ciśnieniowe do pomiaru poziomu wody sprawdzają się najlepiej, gdy zadaniem jest ciągła obserwacja poziomu w rurach, punktach hydrologicznych lub miejscach monitorowania wycieków, gdzie liczy się stabilny sygnał cyfrowy. Zwykle stanowią one część szerszego zestawu instrumentów, a nie samodzielną odpowiedź.
Praktyczna konfiguracja tamy może obejmować miernik różnicy ciśnień poziomu wody do pomiaru ruchu słupa wody, piezometr z wibrującym drutem do pomiaru ciśnienia porowego, czujniki przemieszczenia do pomiaru ruchu konstrukcji oraz warstwę oprogramowania, która wiąże dane z progami ostrzegawczymi. Jeśli w obiekcie znajdują się odległe punkty bez wygodnego zasilania i okablowania, zintegrowany model bezprzewodowy może ograniczyć pracę w terenie i uprościć wdrożenie.
W przypadku nienadzorowanych zbiorników lub punktów rzecznych, JMYC-67XXAWL zintegrowany model łączy 4G DTU i baterię wewnętrzną w jednym pakiecie. Może to sprawić, że planowanie konserwacji stanie się czystsze, gdy projekt wymaga mniejszej liczby oddzielnych komponentów terenowych.
Jak porównać przewodowe i zintegrowane modele różnicy ciśnień
Najszybszym sposobem porównania opcji jest spojrzenie poza główny zakres i dopasowanie każdego modelu do architektury monitorowania. Przewodowy przyrząd RS485 może być lepszym rozwiązaniem, gdy tama ma już szafki, pojemność rejestratora i stabilny szkielet komunikacyjny. Zintegrowana jednostka 4G może skrócić czas instalacji w rozproszonych punktach, gdzie prace wykopowe i prowadzenie zasilania spowolniłyby realizację projektu.
W przypadku przeglądu zamówień porównanie powinno pozostać powiązane z metodą operacyjną. W ofercie Kingmach linia JMYC-67XXAD jest dostosowana do przewodowej integracji RS485 i monitorowania o wysokiej rozdzielczości, podczas gdy linia JMYC-67XXAWL przesuwa dyskusję w kierunku wbudowanej komunikacji 4G, wewnętrznego zasilania litowego i żywotności baterii, która zmienia się wraz z interwałem próbkowania. Różnice te wpływają na planowanie konserwacji, strategię zapasową i projekt częstotliwości alarmów.
| Model | Najlepsze dopasowanie | Ścieżka sygnału | Przydatne opublikowane specyfikacje |
|---|---|---|---|
| JMYC-67XXAD | Przewodowa tama, zbiornik i punkty wód gruntowych połączone z centralną warstwą akwizycyjną | RS485 | Modele 10 m / 20 m / 30 m, rozdzielczość 0,1 mm, dokładność 0,2% pełnej skali, IP68, DC 9-24 V |
| JMYC-67XXAWL | Odległe lub nienadzorowane punkty terenowe, w których oddzielne jednostki DTU i osprzęt zasilający zwiększają obciążenie pola | Wbudowane 4G | Modele 10 m / 20 m / 30 m, rozdzielczość 1 mm, dokładność +/-0,1% FS, IP68, wewnętrzny akumulator 3,6 V / 38 Ah |
Szczegóły instalacji chroniące jakość alertów
Wiele złych alertów to problemy z instalacją zamaskowane jako problemy z czujnikami. Jeśli rurka poziomu wody jest zablokowana, ścieżka wentylacyjna jest uszkodzona, kable są źle prowadzone lub warunki odniesienia są niestabilne, strumień danych będzie dryfował, zanim ktokolwiek będzie podejrzewał metodę montażu.
Aby uzyskać akceptację po stronie kupującego, poproś dostawcę o zdefiniowanie zgodności rozmiaru rur, metody zawieszenia, zabezpieczenia kabla wentylowanego, wodoodporności złączy, adresowania rejestratora i kontroli zerowego dryftu, powtarzalności i komunikacji przy uruchomieniu. Dzięki temu przekazanie jest powiązane z zachowaniem w terenie, a nie samą specyfikacją papierową.
Jeśli punkt monitorowania jest odległy, plan uruchomienia powinien również określać częstotliwość próbkowania, częstotliwość alertów, planowanie wymiany baterii oraz sposób, w jaki platforma oznacza brakujące dane w stosunku do nieprawidłowych danych. To są różne zdarzenia i mieszanie ich w warstwie oprogramowania powoduje zamieszanie podczas rzeczywistych zdarzeń.
Jak inżynierowie odczytują nieprawidłowe trendy, zanim staną się sytuacjami awaryjnymi
Przydatny system ostrzegania nie czeka na ekstremalną wartość. Obserwuje zmiany w nachyleniu, czasie trwania i zgodności pomiędzy powiązanymi kanałami. W przypadku prac tamowych często oznacza to sprawdzenie, czy wewnętrzny ruch poziomu wody podąża za normalną pracą zbiornika, czy też oddziela się od niego.

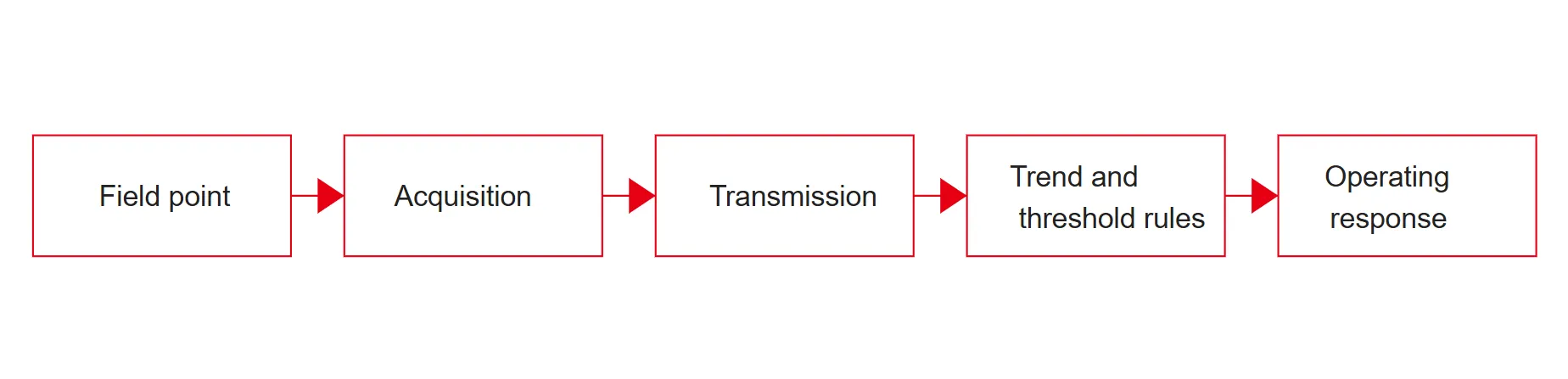

Rysunek: czujniki dostarczają dane wejściowe do łańcucha alertów; Zasady uruchamiania i obsługi określają, czy dane wejściowe staną się użytecznym alertem.
Trzy wzorce zwykle wymagają dokładnego przeglądu: po pierwsze, trwały wzrost poziomu wewnętrznego lub ciśnienia przesiąkania bez oczywistej przyczyny działania zbiornika; po drugie, szybsze niż normalne odzyskiwanie lub opadanie po opadach deszczu lub zmianach w wypływie; po trzecie, niezgodność między pobliskim poziomem wody, przesiąkaniem i kanałami deformacji, które kiedyś poruszały się razem. Każdy z nich może wskazywać na zmiany w drenażu, lokalną blokadę lub rozwijającą się ścieżkę przesiąkania, która wymaga weryfikacji w terenie.
Kiedy kupujący przeglądają dostawców, warto wyjść poza arkusz danych czujnika i zbadać cały łańcuch monitorowania: przechowywanie, przegląd trendów, ustawienia progów, zapisy z inspekcji oraz zdolność dostawcy do wspierania zintegrowanego wdrożenia w terenie. To szersze spojrzenie zwykle decyduje o długoterminowej niezawodności alertów.
Kontrole zaopatrzenia przed wydaniem zapytania ofertowego
W przypadku projektów zapór lepsze zapytanie ofertowe opiera się na obowiązku monitorowania, a nie na ogólnym żądaniu poziomu wody. Określ, czy punkt znajduje się wewnątrz wbudowanej rury, wylotu nadmiarowego ciśnienia, punktu obserwacji wód gruntowych czy otwartej lokalizacji hydrologicznej. Dodaj oczekiwany zasięg, metodę komunikacji, ograniczenia mocy, interwał rejestrowania, opóźnienie alarmu, dostęp konserwacyjny i wymaganą integrację z istniejącym oprogramowaniem lub rejestratorami.
Następnie poproś dostawcę o odwzorowanie tych warunków na typ przyrządu, akcesoria terenowe i testy akceptacyjne. Poważna ocena powinna obejmować rozdzielczość, dokładność, stopień wodoodporności, temperaturę roboczą, tolerancję na przeciążenia, format komunikacji i plan długoterminowego serwisowania. Należy również określić, które odczyty są wykorzystywane do alarmów, a które są zachowywane głównie do interpretacji trendów.
Jeśli porównujesz sprzęt firmy Kingmach, warto przyjrzeć się serii JMYC-67 wraz z towarzyszącym sprzętem związanym z zaporami, takim jak piezometr, moduł akwizycji i platforma monitorująca , a następnie przeprowadź dyskusję techniczną i handlową za pośrednictwem kanału ofertowego. Dzięki temu zapytanie ofertowe jest powiązane z pełnym łańcuchem alertów, a nie z pojedynczym komponentem.
| Pozycja zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Typ punktu monitorowania | Potwierdza, czy dostawca dopasowuje instalację rurową, ciśnienie przesiąkania, poziom w zbiorniku lub zdalne obowiązki hydrologiczne |
| Plan sygnału i zasilania | Określa, czy lepiej pasuje RS485, czy wbudowana sieć 4G i czy planowanie baterii jest realistyczne |
| Logika alarmu | Zapobiega przełączeniu w przypadku, gdy istnieją surowe odczyty, ale nie uzgodniono żadnej użytecznej struktury progowej |
| Dostęp konserwacyjny | Kształtuje prowadzenie kabli, potrzeby w zakresie obudów, interwały baterii i planowanie części zamiennych |
| Integracja platformy | Zmniejsza ryzyko osieroconych danych, które nigdy nie dotrą do pulpitu ostrzegawczego |
Zaplanuj łańcuch alertów przed zainstalowaniem pierwszego czujnika
Jeśli projekt zapory lub zbiornika wymaga monitorowania poziomu wody przy różnicy ciśnień, zacznij od układu punktów monitorowania, ścieżki danych i reguł alarmów. Dzięki temu łatwiej jest porównać w jednej rozmowie instrumenty serii JMYC-67, powiązany sprzęt piezometryczny i akwizycyjny oraz wymagania dotyczące integracji platformy.
Często zadawane pytania
Czy czujnik różnicy ciśnień poziomu wody może być stosowany zarówno do monitorowania poziomu wody w zbiorniku, jak i wewnętrznej tamy?
Tak, jeśli sposób montażu i zasięg odpowiadają punktowi monitorowania. Opublikowane materiały firmy Kingmach opisują zastosowanie w obserwacji poziomu wody w zbiornikach i zaporach, monitorowaniu wód gruntowych i instalacjach rur osadzonych. Określając progi, kupujący powinni nadal oddzielać obserwacje wód otwartych od zadań związanych z wewnętrznymi wyciekami lub ciśnieniem w porach.
Jaka jest różnica między modelem przewodowym a zintegrowanym modelem bezprzewodowym?
Model przewodowy pasuje do kolekcji opartej na RS485. Zintegrowany JMYC-67XXAWL dodaje komunikację 4G i wewnętrzne zasilanie bateryjne, co może zmniejszyć ilość sprzętu polowego w odległych punktach. Lepsze dopasowanie zależy od zasilania, komunikacji i warunków konserwacji w obiekcie.
Czy odczyty na poziomie milimetrowym wystarczą, aby automatycznie wywołać alarm?
Sama rozdzielczość nie wystarczy. Jakość alertów zależy również od jakości instalacji, projektu progu, częstotliwości próbkowania, obsługi brakujących danych i porównania z pobliskimi kanałami, takimi jak wycieki, opady deszczu lub przemieszczenia. Czujnik o wysokiej rozdzielczości nadal wymaga zdyscyplinowanego zestawu zasad.
Jak często punkt monitorowania poziomu wody na zaporze powinien przekazywać dane?
Zależy to od poziomu ryzyka, oczekiwanego tempa zmian i strategii władzy. W zintegrowanych danych produktu JMYC-67XXAWL żywotność baterii zmienia się wraz z interwałem próbkowania. Szybsze raportowanie skraca czas reakcji, ale zwiększa zapotrzebowanie na komunikację i moc, dlatego odstęp powinien być dostosowany do celów ostrzegawczych obiektu.
O co kupujący powinni pytać podczas odbioru?
Poproś o zapisy instalacji, kontrole komunikacji, odczyty linii bazowych, kontrole powtarzalności, uwagi dotyczące konfiguracji progów i wyraźne rozróżnienie między alarmami czujników, utratą komunikacji i przypomnieniami o konserwacji. Te elementy sprawiają, że późniejsze recenzje alertów są znacznie bardziej wiarygodne.
