Czujniki poziomu wody Kingmach do monitorowania tam

Dlaczego monitorowanie poziomu wody ma znaczenie dla bezpieczeństwa tam?

Poziom wody jest jedną ze zmiennych operacyjnych wpływających na planowanie zbiorników, ochronę przeciwpowodziową, ocenę przesiąkania i decyzje ostrzegawcze. Może opisywać obciążenie hydrauliczne konstrukcji, wskazywać, czy rura nadmiarowa zachowuje się zgodnie z oczekiwaniami, a także pomagać w interpretacji zmian wód gruntowych lub ciśnienia wewnętrznego podczas odczytu za pomocą innych przyrządów.

Przydatnym wynikiem jest porównywalny szereg czasowy, a nie izolowana liczba. Inżynierowie mogą porównywać opady deszczu, zmiany zbiornika, reakcję drenażu i warunki wewnętrzne w czasie, gdy dane pomiarowe zawierają dane pomiarowe, częstotliwość próbkowania i historię konserwacji. Na tej podstawie można podjąć decyzję, czy zmiana wymaga zbadania lub jest zgodna z normalną reakcją witryny.

Główne typy czujników poziomu wody do monitorowania tam

Czujnik powinien pasować do punktu pomiarowego. Zanurzony czujnik ciśnienia może pasować do wbudowanej rurki obserwacyjnej lub rury nadmiarowej ciśnienia, podczas gdy pomiar radarowy lub ultradźwiękowy pozwala uniknąć kontaktu z otwartą powierzchnią wody. Systemy pływakowe, bełkotki i ręczne mierniki łatowe pozostają istotne, jeżeli warunki na miejscu lub metoda walidacji czynią je praktycznymi.

Ręczne mierniki personelu zasługują na miejsce w planie monitorowania. Stanowią widoczny, pozbawiony zasilania punkt odniesienia podczas uruchamiania, kontroli okresowych i kontroli po zdarzeniu. Zdefiniuj punkt odniesienia, bezpieczną drogę dostępu, częstotliwość inspekcji i format zapisu ze znacznikiem czasu, aby odczyty te mogły zweryfikować, a nie pomylić cyfrowy strumień danych.

Jak działają czujniki różnicy ciśnień poziomu wody

Czujnik hydrostatyczny przekształca ciśnienie wody w punkcie pomiarowym na wartość poziomu. Wraz ze wzrostem słupa wody nad czujnikiem wzrasta ciśnienie. W przypadku membrany zanurzonej zależność można wyrazić jako Delta P = rho gh, więc raportowany poziom zależy od gęstości płynu, wysokości czujnika i stabilnego odniesienia atmosferycznego.

W przypadku zastosowań na otwartej przestrzeni, wentylowany kabel lub wewnętrzna rurka powietrzna mogą odnosić pomiar do ciśnienia atmosferycznego. Zmniejsza to ryzyko potraktowania zmiany barometrycznej jako zdarzenia związanego z poziomem wody. Nie eliminuje to konieczności utrzymywania dyscypliny w terenie: zapisz wysokość czujnika i punkt odniesienia podczas uruchamiania, utrzymuj ścieżkę wentylacyjną w stanie suchym i otwartym oraz porównuj stabilny odczyt z pomiarem lub odniesieniem ręcznym.

Ta metoda pomiaru jest odpowiednia dla wielu zapór i punktów hydrologicznych, ale nie powinna być wybierana wyłącznie na podstawie etykiety. Kupujący musi sprawdzić geometrię rury, oczekiwaną wysokość podnoszenia, ryzyko osadów, trasę kabla, dostęp do konserwacji i architekturę danych przed potwierdzeniem podejścia opartego na ciśnieniu.

Dokładność, rozdzielczość i zasięg: co kupujący powinni porównać

Rozdzielczość to najmniejszy przyrost, jaki urządzenie może wykryć lub wyświetlić. Dokładność opisuje, jak blisko wartości raportowanej jest wartość prawdziwa w określonych warunkach. Drobny przyrost wartości sam w sobie nie gwarantuje wiarygodności progu ostrzegawczego lub długoterminowego trendu; znaczenie ma również przesunięcie instalacji, reakcja temperaturowa, kalibracja i stabilność punktu odniesienia.

Wybierz zakres względem maksymalnego wiarygodnego słupa wody, a nie tylko normalnego poziomu operacyjnego. Sprawdź poziom zalewu, wysokość rury, oczekiwane wahania ciśnienia i konsekwencje przeciążenia. Zapytanie ofertowe powinno również określać cel inżynieryjny odczytu, ponieważ kryteria akceptacji dla raportowania zbiorników, monitorowania trendów i reakcji na alarmy mogą się różnić.

JMYC-67XXAWL i JMYC-67XXAD: wybór architektury danych

W przypadku odległych zbiorników, hydrologii lub punktów zapór bez nadzoru, Kingmach JMYC-67XXAWL łączy w sobie czujnik różnicy ciśnień, wbudowany moduł 4G DTU i wewnętrzną baterię. Modele o długości 10 m, 20 m i 30 m mogą uprościć wdrażanie tam, gdzie trudno jest zapewnić chronioną trasę kablową i lokalne zasilanie. Jego przydatność nadal zależy od zasięgu sieci komórkowej, planowanej częstotliwości próbkowania, dostępu do instalacji i realistycznego planu serwisowania baterii.

Kingmach JMYC-67XXAD korzysta z przewodowej ścieżki integracji. Interfejs RS485 i wymagania dotyczące zasilania 9-24 V DC sprawiają, że jest to odpowiednie rozwiązanie tam, gdzie zaprojektowano już rejestrator, zasilacz, zabezpieczoną trasę kablową i architekturę akwizycji. Warianty 10 m, 20 m i 30 m należy wybierać kierując się maksymalnym oczekiwanym ciśnieniem wody, a nie samym normalnym poziomem wody.

Różnica w specyfikacji powinna wpłynąć na decyzję inżynierską. Model AWL zgłasza rozdzielczość 1 mm i dokładność +/-0,1% FS przy transmisji 4G zasilanej bateryjnie; model AD zgłasza rozdzielczość 0,1 mm i dokładność 0,2% FS z integracją RS485. Zamiast wybierać jedną liczbę, porównaj te dane z całym łańcuchem pomiarowym, w tym kontrolą punktu odniesienia, błędem instalacji, celem alarmu i ograniczeniami konserwacyjnymi.

Czynniki instalacyjne wpływające na rzeczywistą dokładność

Prawidłowo dobrany czujnik może nadal dawać słabe dane projektu, gdy instalacja jest słaba. Stosuj stabilne mocowanie, udokumentowane odniesienie pionowe, zabezpieczone prowadzenie kabli, czysty dostęp do rury lub rurki oraz zarejestrowane zero lub przesunięcie. W rurze nadmiarowej lub wbudowanej rurce poziomu wody zapisz układ zawieszenia i położenie czujnika, aby przyszli operatorzy mogli zinterpretować zmiany po konserwacji lub wymianie.

Osad, osady biologiczne, turbulencje, uwięzione powietrze, naprężenia kabli, wyładowania atmosferyczne i uderzenia wodne mogą mieć wpływ na pomiar. Instalacje czujników ciśnienia wymagają suchych, otwartych ścieżek wentylacyjnych. Stacje zasilane bateryjnie wymagają ponownych prób komunikacji i harmonogramu próbkowania ocenianego pod kątem żywotności. Sieci RS485 wymagają określonego planu kontroli ekranowania, uziemienia, ochrony przeciwprzepięciowej i uruchomienia.

Przebieg monitorowania tam i zweryfikowane linki do aplikacji

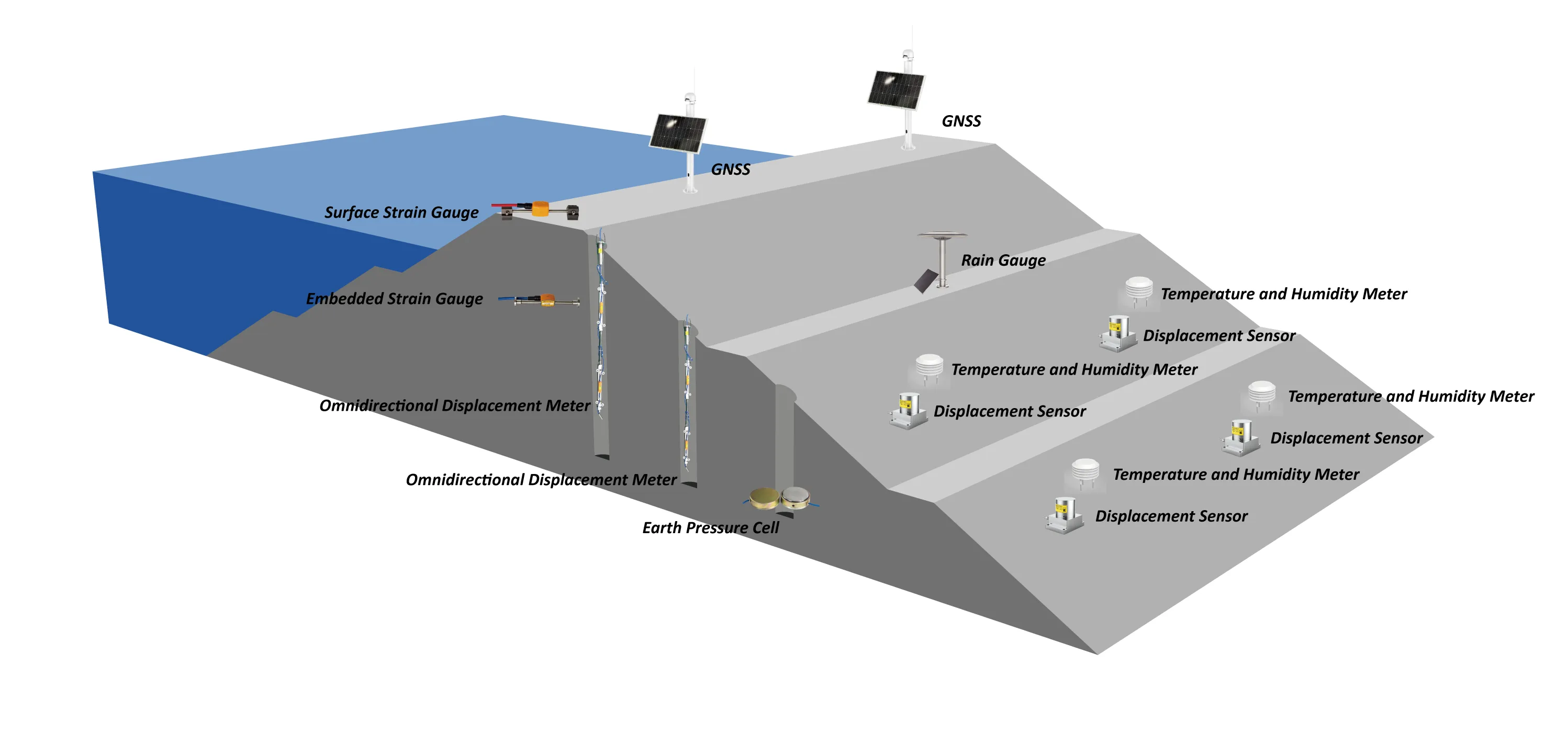

System monitorowania tamy zwykle łączy więcej niż jedno wyjście czujnika. Kanał poziomu wody staje się bardziej przydatny, gdy analizuje się go pod kątem przesiąkania, osiadania, przemieszczenia, pochylenia, opadów i danych operacyjnych. Kingmacha rozwiązanie do monitorowania tam opisuje to podejście na poziomie systemu w odniesieniu do obserwacji strukturalnych, przesiąkania, hydrologicznych, środowiskowych i obciążeń.

W przypadku ścieżki danych określ miejsce gromadzenia, przesyłania, przeglądania i przechowywania danych przed wybraniem czujnika. Punkt zdalny może wymagać zintegrowanego urządzenia 4G; lokalizacja okablowana może wymagać planu kanałów, rejestratora danych, okablowania ochronnego i platformy przeglądowej. Dostępne odczyty i rejestratory danych I oprogramowanie monitorujące podać odpowiednie wewnętrzne punkty odniesienia dla dyskusji na temat zapytania ofertowego.

Do tego artykułu nie dodano żadnego przypadku działania tamy specyficznego dla danego miejsca, ponieważ dostarczony materiał nie pozwala na weryfikację przypadku dla tych dwóch modeli poziomu wody. Zamiast tego zapytanie projektowe powinno zawierać rysunek lokalizacji, cel pomiarów, listę oprzyrządowania i kryteria akceptacji, aby można było porównać konfigurację z rzeczywistą instalacją.

Lista kontrolna wyboru dla zespołów zaopatrzeniowych i inżynieryjnych

Punkt pomiarowy

• Określ, czy punkt jest powierzchnią zbiornika, osadzoną rurą, wylotem rury nadmiarowej, odwiertem wód gruntowych, studnią piętrzącą czy stacją hydrologiczną.
• Potwierdź maksymalną wiarygodną wysokość podnoszenia, wysokość odniesienia, ograniczenia dostępu i wymagany zasięg.

Układ techniczny

• Ustaw docelową dokładność i raportowanie dla przeglądu trendów, zarządzania alarmami lub raportowania operacyjnego.
• Wybierz zasilanie bateryjne 4G dla zdalnych punktów lub RS485 dla przewodowej sieci akwizycji.
• Określ montaż, geometrię rur, prowadzenie kabli, ochronę otworów wentylacyjnych, uziemienie, ochronę przed przepięciami i metodę walidacji.

Handlowe i dostawcze

• Poproś o arkusz danych, dokumentację kalibracyjną, schemat połączeń, wskazówki dotyczące instalacji, szczegóły IP, szczegóły opakowania, potwierdzenie terminu realizacji i warunki gwarancji.

Konserwacja i akceptacja

• Określ częstotliwość przeglądów i czyszczenia, dostęp do wymiany baterii, jeśli ma to zastosowanie, kontrolę otworów wentylacyjnych, kontrolę rejestratora i porównanie z podręcznikiem lub badaniem.

Typowe błędy zakupowe

Porównywanie tylko rozdzielczości jest częstym błędem. Przydatna może być zmiana wskazania o 0,1 mm, ale akceptacja zależy również od dokładności pełnej skali, geometrii instalacji, zachowania temperaturowego, warunków kalibracji i stabilności odniesienia. Najpierw ustaw wymaganą tolerancję decyzji, a następnie porównaj kompletny przyrząd i plan instalacji.

Decyzję o komunikacji często podejmuje się zbyt późno. Urządzenie 4G o niskim poborze mocy może ograniczyć pracę w terenie w odległym miejscu, ale wymaga zasięgu i planu serwisowego baterii. Konserwacja przewodowego urządzenia RS485 w ukończonej sieci akwizycji może być łatwiejsza, ale tylko wtedy, gdy w grę wchodzi już zasilanie, ochrona kabli, uziemienie i kontrola przepięć.

Ignorowanie konserwacji otworów wentylacyjnych stwarza kolejne ryzyko, którego można uniknąć. Odpowietrzony odnośnik może zmniejszyć błąd barometryczny, ale kondensacja, zablokowanie lub wnikanie wody może pogorszyć odczyty. Dodaj ręczne sprawdzanie referencji po instalacji, zalaniu, pracach budowlanych i wymianie czujnika, aby zapis danych pozostał możliwy do obrony.
