Co to jest tensometr z drutem wibracyjnym? Zalety, zastosowania i ograniczenia

Wyobraź sobie inżyniera mostowego siedzącego w biurze i obserwującego strumień danych konstrukcyjnych z czujników wbudowanych głęboko w betonowe filary ponad dziesięć lat temu. Odczyty są nadal dokładne, a sygnał nadal stabilny. Taki poziom długoterminowej niezawodności nie jest szczęśliwym przypadkiem. Jest to wynik wyboru odpowiedniej technologii do danego zadania.

Podstawą tej wytrzymałości jest tensometr z wibrującym drutem. Ten czujnik konsekwentnie przewyższa konkurencyjne technologie w wymagających środowiskach. W tym artykule wyjaśnimy dokładnie, jak działa tensometr z drutem wibracyjnym, ocenimy jego podstawowe zalety i ograniczenia, a także pomożemy wybrać odpowiedni typ czujnika do następnego projektu.

Co to jest tensometr z drutem wibracyjnym?

Aby zrozumieć czujnik, musimy najpierw zdefiniować, co mierzy. W inżynierii lądowej i geotechnicznej „odkształcenie” odnosi się do niewielkiej ilości odkształcenia, jakiego doświadcza materiał poddawany naprężeniom lub obciążeniu. Pomiar tego odkształcenia jest niezbędny. Informuje inżynierów, czy most ugina się zbyt mocno, czy tama osiada nierównomiernie lub czy wykładzina tunelu nabiera niebezpiecznego ciśnienia.

Tensometr z drutem wibracyjnym (VW) mierzy to odkształcenie, stosując niezwykle prostą zasadę działania. Wewnątrz obudowy miernika znajduje się naprężony drut stalowy. Kiedy impuls elektryczny wzbudza ten drut, rezonuje on z określoną częstotliwością, która jest wprost proporcjonalna do jego napięcia. Kiedy materiał konstrukcyjny wokół miernika odkształca się, rozciąga lub ściska korpus miernika, zmieniając napięcie wewnętrznego drutu i zmieniając jego częstotliwość rezonansową. To przesunięcie częstotliwości jest następnie przekształcane w precyzyjny odczyt odkształcenia.

Ten sygnał oparty na częstotliwości jest bardzo wytrzymały. W przeciwieństwie do tradycyjnych tensometrów rezystancyjnych (foliowych), które opierają się na zmianach napięcia, które mogą słabnąć wraz z odległością, sygnał wibrującego drutu przemieszcza się bez wysiłku przez długie kable. Dzięki temu miernik VW jest najlepszym czujnikiem do monitorowania stanu konstrukcji w trudnych warunkach i w zastosowaniach wieloletnich.

Aby dostosować się do różnych scenariuszy konstrukcyjnych, czujniki te są zazwyczaj dostępne w trzech głównych konfiguracjach: do montażu powierzchniowego, do osadzania i do spawania powierzchniowego.

Rodzaje tensometrów z drutem wibracyjnym

Wybór odpowiedniego typu miernika zależy całkowicie od fazy projektu i zastosowanych materiałów.

Model powierzchniowy: Inżynierowie przykręcają te wskaźniki lub wiążą je żywicą epoksydową bezpośrednio z powierzchniami betonu, stali lub drewna po zakończeniu budowy. Są one najczęściej wybieranym wyborem w przypadku monitorowania pobudowlanego lub projektów modernizacyjnych. Doskonałym przykładem jest JMZX-212HAT/HB Inteligentny tensometr z drutem wibracyjnym , który zapewnia wysoką precyzję istniejącej infrastruktury.

Model osadzania: Pracownicy wlewają te wskaźniki bezpośrednio do świeżego betonu. Czujnik na stałe staje się częścią konstrukcji. Idealnie nadają się do monitorowania zapór, fundamentów palowych i masowych wylewów betonowych.

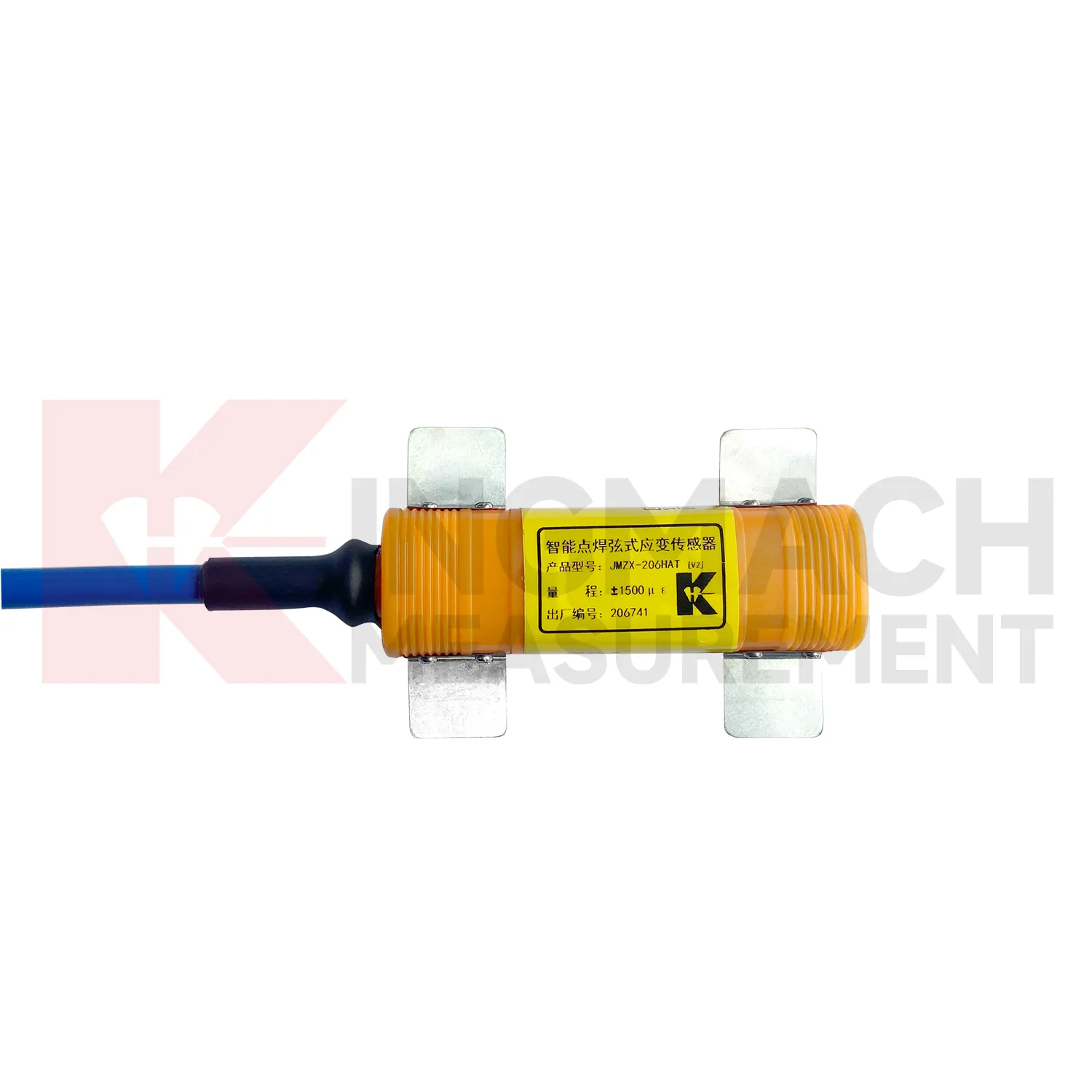

Model spawany powierzchniowo: Technicy spawają je bezpośrednio z elementami stalowymi, takimi jak dźwigary mostów, pale stalowe i kołnierze wież wiatrowych. Połączenie spawane wytrzymuje wibracje i obciążenia cykliczne znacznie lepiej niż połączenia klejone.

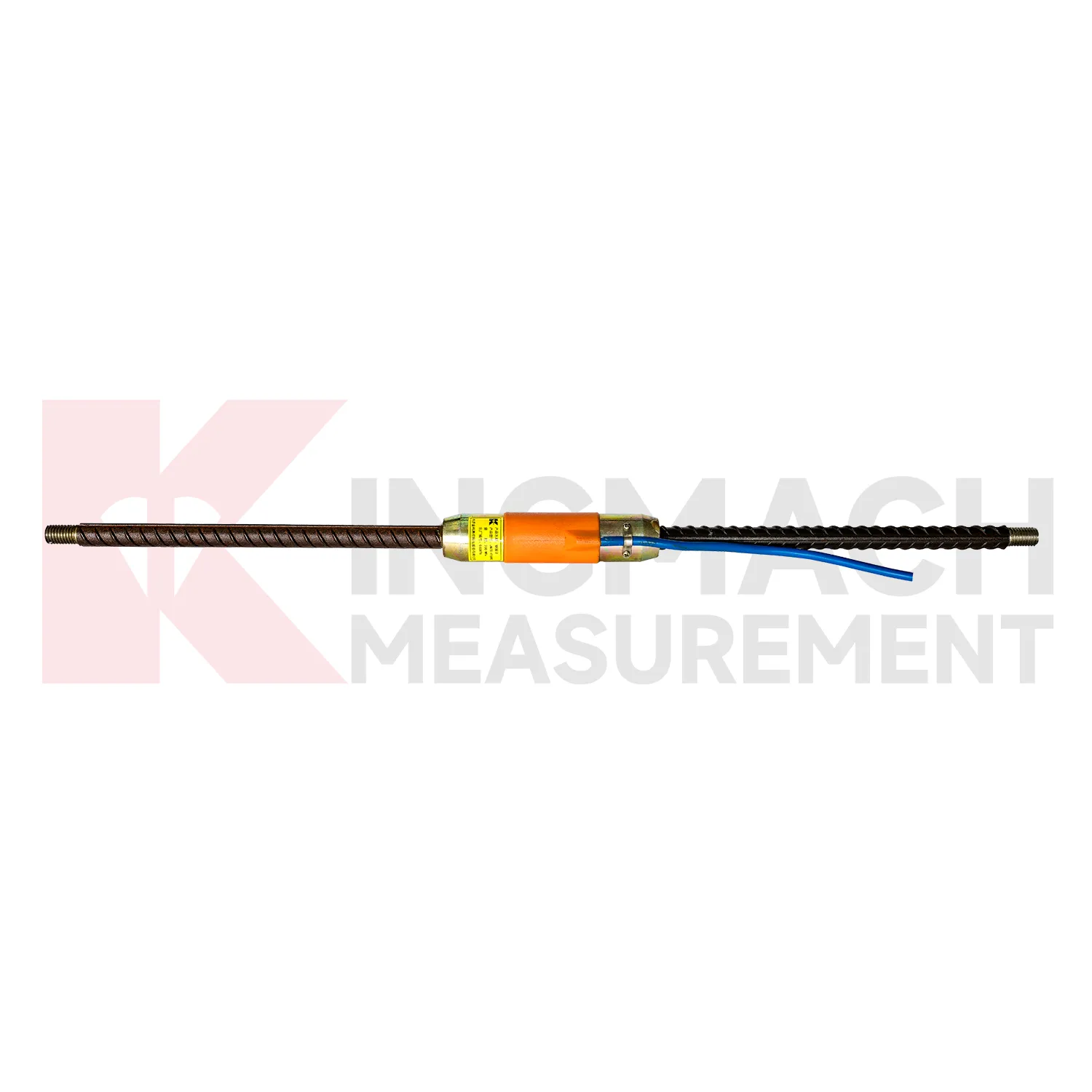

Tensometry prętów zbrojeniowych: Ekipy budowlane umieszczają te puste w środku czujniki rurowe w jednej linii z prętami zbrojeniowymi. Mierzą bezpośrednio siłę osiową w prętach zbrojeniowych, co ma kluczowe znaczenie dla zrozumienia stanu pali, ścian oporowych i okładzin tuneli.

Szybki przewodnik wyboru

Faza projektu / materiał	Zalecany typ miernika	Wspólna aplikacja
Istniejący beton lub drewno	Montaż powierzchniowy	Remonty, monitoring obiektów zabytkowych
Świeży beton wylewa	Osadzenie	Tamy, fundamenty, mury oporowe
Istniejące konstrukcje stalowe	Powierzchnia spawana	Mosty, wieże turbin wiatrowych, pale stalowe
Konstrukcje żelbetowe	Tensometr prętów zbrojeniowych	Pale nośne, obudowy tuneli

Kluczowe zalety wskaźników VW

Inżynierowie wybierają czujniki z wibrującym drutem jako podstawowe narzędzie do monitorowania integralności konstrukcji przez dłuższy czas, ponieważ technologia ta zapewnia możliwość stałego monitorowania. Do podstawowych zalet należą:

Wyjątkowa długoterminowa stabilność: Częstotliwość wyjściowa miernika VW utrzymuje pełną stabilność, ponieważ na jego działanie nie mają wpływu zmiany rezystancji kabla, przenikanie wilgoci do złącza i wahania napięcia zasilania. Problemy te często z biegiem czasu nękają manometry rezystancyjne, ale czujniki VW pozostają stabilne przez dziesięciolecia.

Silna odporność na zakłócenia EMI/RFI: Na placach budowy występuje środowisko z zakłóceniami elektrycznymi. Generatory diesla i sprzęt spawalniczy wraz z liniami energetycznymi wytwarzają zakłócenia. Sygnały w domenie częstotliwości mogą z łatwością przechodzić przez te środowiska, co eliminuje potrzebę stosowania kosztownych i ciężkich systemów ekranowania kabli.

Długie trasy kablowe: Czujniki VW zachowują jakość sygnału, gdy działają z kablem o długości 1000 metrów, który wykracza poza tę odległość. Umożliwia to inżynierom kierowanie wszystkich danych z powrotem do jednego, scentralizowanego rejestratora danych w dużych zaporach lub tunelach.

Szeroki zakres temperatur roboczych: Czujniki zachowują swoje funkcje operacyjne w ekstremalnych zakresach temperatur, od ujemnych regionów alpejskich po place budowy infrastruktury tropikalnej, umożliwiając ich wykorzystanie jako standardowego systemu monitorowania w zastosowaniach geotechnicznych na całym świecie.

Wbudowane termistory: Większość nowoczesnych wskaźników VW zawiera wewnętrzny termistor, który działa jak wbudowany termistor. System wykorzystuje pojedynczy kabel do dostarczania danych o temperaturze, co umożliwia automatyczną regulację temperatury, co poprawia jakość zbieranych danych.

Warianty cyfrowe i inteligentne: Dzisiejsze inteligentne modele wykorzystują przyrostki HAT i HB, aby pokazać swoje możliwości łączenia tradycyjnych systemów z nowoczesnymi operacjami Przemysłu 4.0. Urządzenia oferują funkcjonalność wyjścia RS-485 wraz z wbudowanymi możliwościami przechowywania danych i bezproblemowym połączeniem z obecnym sprzętem do rejestrowania danych IoT i systemami SCADA.

Projektowe zastosowania wibrujących tensometrów drutowych

Tensometry drutowe wibracyjne pełnią rolę układu nerwowego nowoczesnej infrastruktury. Dostarczają kluczowych danych z szerokiego zakresu projektów inżynierii lądowej.

Most i wiadukt: Inżynierowie wykorzystują mierniki do montażu powierzchniowego i spawane do monitorowania uginania dźwigarów, obciążeń łożysk i rozszerzalności cieplnej w projektach wymagających szczególnej uwagi zarówno w przypadku konstrukcji o dużej rozpiętości, jak i systemów o dużym natężeniu ruchu.

Tamy i konstrukcje hydrauliczne: Dedykowane mierniki do zakotwienia, które inżynierowie umieszczają w masowych konstrukcjach betonowych, śledzą trzy podstawowe procesy interakcji pełzania i osiadania oraz ciśnienia porowego od początku do końca okresu użytkowania konstrukcji, który trwa kilka dziesięcioleci.

Tunele i prace podziemne: Wskaźniki instalowane przez inżynierów na okładzinach tuneli i kotwach skalnych służą do monitorowania zbieżności, która występuje z powodu ciśnienia nadkładu. System ostrzega zespoły inżynierów z wyprzedzeniem o zmianach konstrukcyjnych, które mają miejsce, zanim zaobserwują jakiekolwiek widoczne pęknięcia.

Wysokie budynki i fundamenty: Tensometry prętów zbrojeniowych i mierniki zakotwienia w głębokich fundamentach weryfikują założenia dotyczące przenoszenia obciążeń przyjęte podczas projektowania. Zamykają lukę pomiędzy przewidywaniami geotechnicznymi a rzeczywistością budowlaną.

Wieże turbin wiatrowych: Przyrządy spawane powierzchniowo, które są mocowane do kołnierzy wież, monitorują krytyczne pod względem zmęczeniowym połączenia wież turbin wiatrowych podczas obciążenia wiatrem. Znaczenie tego rozwoju wzrosło ze względu na rozbudowę lądowych i morskich farm wiatrowych na całym świecie.

Mury oporowe i zbocza: Rozproszone układy mierników monitorują ruch mas ziemnych, jednocześnie śledząc proces postępującej awarii za pomocą swoich możliwości pomiarowych. Zbierane informacje należą do kategorii danych istotnych, które chronią projekty nasypów kolejowych i autostradowych przed potencjalnymi zagrożeniami.

Ograniczenia i uczciwe kompromisy

Żaden czujnik nie jest idealny do każdego zastosowania. Zrozumienie ograniczeń tensometrów VW gwarantuje wybranie odpowiedniego narzędzia do danego zadania.

Nie nadaje się do pomiarów dynamicznych: Manometry VW mierzą odkształcenia quasi-statyczne, ponieważ wykrywają jedynie wolno zmieniające się ruchy. Do monitorowania wibracji o wysokiej częstotliwości przekraczającej 1 do 2 Hz należy zastosować akcelerometry lub rezystancyjne mierniki foliowe.

Wyższy koszt jednostkowy: Precyzyjny proces produkcyjny w połączeniu z wewnętrznymi elementami elektronicznymi miernika VW powoduje wyższe koszty w porównaniu z prostymi miernikami foliowymi. Koszt staje się uzasadniony w przypadku stosowania w instalacjach stałych, jednak pozostaje niepotrzebny w przypadku tymczasowych eksperymentów laboratoryjnych.

Wymaga kompatybilnego sprzętu do odczytu: Sygnały VW wymagają specjalnych jednostek odczytowych lub rejestratorów danych, które odpowiadają ich wymaganiom częstotliwościowym. Zespoły zakupowe muszą zweryfikować ograniczenia budżetowe wraz z potrzebami dotyczącymi zgodności na początku procesu planowania.

Wskaźniki osadzania nie podlegają odzyskaniu: Wskaźnik zakotwienia staje się trwały po zamontowaniu w betonie. W systemie występują trwałe błędy instalacji, ponieważ nie można ich naprawić. System wymaga fabrycznej kalibracji wraz z fachowym montażem, ponieważ te dwa elementy gwarantują prawidłowe działanie systemu.

Ekstremalny długoterminowy dryft kalibracyjny: Chociaż czujniki VW są wyjątkowo stabilne, mogą wystąpić niewielkie odchylenia kalibracji w ekstremalnych okresach kilkudziesięciu lat. Inżynierowie powinni dokonać przeglądu opublikowanych specyfikacji dryfu dla projektów przekraczających 20 do 30 lat bez planowanego dostępu do ponownej kalibracji.

VW kontra inne technologie czujników

Jak tensometr z wibrującym drutem wypada w porównaniu z alternatywnymi czujnikami monitorującymi stan konstrukcji?

Wskaźniki VW a wskaźniki rezystancyjne (foliowe).: Wskaźniki VW z łatwością wygrywają pod względem dokładności w przypadku długich kabli i wydłużonych ram czasowych. Manometry foliowe wygrywają dzięki niższym kosztom początkowym i dynamicznej reakcji o wysokiej częstotliwości.

Wskaźniki VW a wskaźniki światłowodowe (FBG).: Czujniki FBG wyróżniają się rozproszonym wykrywaniem wzdłuż pojedynczego ciągłego światłowodu i oferują transmisję na bardzo duże odległości. Czujniki VW wygrywają pod względem całkowitego kosztu, dojrzałości ekosystemu i łatwości wymiany sprzętu odczytowego.

Czujniki VW kontra MEMS: MEMS (systemy mikroelektromechaniczne) wyróżniają się w zastosowaniach dynamicznych o wysokiej częstotliwości. Technologia VW pozostaje najlepszym wyborem w przypadku statycznego i quasi-statycznego stałego monitorowania.

Tabela porównawcza technologii

Typ czujnika	Najlepszy przypadek użycia	Długoterminowa stabilność	Typowe dopasowanie infrastruktury
Drut wibracyjny	Powolne, statyczne monitorowanie naprężeń	Doskonały (dekady)	Tamy, tunele, fundamenty, ciężkie prace cywilne
Rezystancyjny (folia)	Testy dynamiczne wysokiej częstotliwości	Słaby do umiarkowanego	Badania laboratoryjne, diagnostyka krótkoterminowa
Światłowód (FBG)	Macierze rozproszone o dużej gęstości	Doskonały	Rurociągi, masywne, ciągłe przęsła
MEMY	Dynamiczne śledzenie wibracji i pochylenia	Dobry	Monitoring sejsmiczny, dynamika czynna mostu

Najlepsze praktyki instalacyjne

Maksymalne wykorzystanie czujnika przeznaczonego do zastosowań inżynieryjnych wymaga starannej instalacji.

Montaż powierzchniowy: Obowiązkowe jest odpowiednie przygotowanie powierzchni. Powierzchnię przeszlifować na płasko i dokładnie odtłuścić. Upewnij się, że miernik jest prawidłowo zorientowany względem głównej osi naprężenia i zainstaluj fizyczne osłony, aby chronić czujnik przed ruchem na budowie.

Osadzenie: Bezpiecznie umieść miernik w klatce zbrojeniowej i przestrzegaj rygorystycznych wymagań dotyczących otuliny betonowej. Poprowadź kable sygnałowe ostrożnie, aby uniknąć załamań lub rozdarć podczas wylewania betonu. Zawsze należy wykonać bazowy odczyt zerowy przed związaniem betonu.

Powierzchnia spawana: Należy ściśle przestrzegać wymagań dotyczących jakości spawania. Przed ustaleniem początkowego odczytu bazowego należy poczekać, aż metal przejdzie odprężanie po spawaniu i zakończyć fazę schładzania.

Uniwersalne wskazówki: Zawsze zapisuj odczyty bazowe natychmiast po instalacji. Wykorzystaj wbudowany termistor do praktyk kompensacji temperatury. Na koniec należy ustalić przejrzysty protokół etykietowania kabli dla układów wielosensorowych, aby zapobiec pomyłkom na terminalu rejestratora danych.

Jak określić i pozyskać swój miernik

Kiedy będziesz gotowy na zakup tensometru z wibrującym drutem, skup się na szczegółach. Utwórz ścisłą listę kontrolną specyfikacji obejmującą wymagany zakres pomiarowy (mierzony w mikroodkształceniach lub $\mu\varepsilon$), długość miernika, zakres temperatur roboczych, pożądany typ wyjścia (analogowe lub cyfrowe RS-485), długość kabla i stopień ochrony IP.

Rozmawiając z dostawcami, zadawaj właściwe pytania. Poproś o przykładowe certyfikaty kalibracji. Zapytaj o odporność na krzyżowe ta3245lk, jeśli instalujesz duże macierze z wieloma czujnikami. Sprawdź, czy ich czujniki są natywnie kompatybilne z preferowaną marką rejestratorów danych i potwierdź terminy dostaw w przypadku dużych ilości komercyjnych.

W przypadku projektów wymagających precyzyjnego monitorowania powierzchni seria JMZX-212 oferuje doskonałą równowagę pomiędzy trwałością i integracją cyfrową, spełniając rygorystyczne międzynarodowe standardy infrastrukturalne.

Wniosek

Tensometr z wibrującym drutem zyskuje swoje miejsce w długoterminowym monitorowaniu konstrukcji nie dzięki olśniewającej nowości, ale dzięki sprawdzonej niezawodności. Mierzy zmiany za pomocą solidnych sygnałów częstotliwości, oferując wyjątkową stabilność, dużą odporność na zakłócenia i płynną transmisję danych na ogromnych placach budowy. Chociaż nie są one przeznaczone do dynamicznych, szybkich testów udarowych, ich quasi-statyczna wydajność nie ma sobie równych. Jest to jakość, która ma największe znaczenie, jeśli oczekuje się, że czujniki te bezpiecznie przetrwają ekipy budowlane, które je zainstalowały.

Gotowy do wyposażenia swojego kolejnego projektu? Zapraszamy do przesłania specyfikacji projektu naszemu zespołowi inżynieryjnemu w celu uzyskania spersonalizowanej pomocy w doborze czujnika. Skontaktuj się z nami już dziś, aby uzyskać wycenę lub pobrać obszerne arkusze danych produktów.

Często zadawane pytania

1. Jak dokładny jest tensometr z drutem wibracyjnym?

Po prawidłowym zainstalowaniu i kompensacji temperatury za pomocą wbudowanego termistora, wysokiej jakości tensometr VW zazwyczaj oferuje dokładność od $\pm0,1\%$ do $\pm0,5\%$ swojej pełnej skali, co czyni go wysoce niezawodnym w monitorowaniu stanu konstrukcji.

2. Czy wskaźniki VW mogą pracować w zanurzeniu?

Tak. Wskaźniki VW do wbudowania i montażu powierzchniowego są rutynowo uszczelniane w celu zapewnienia wysokiego stopnia ochrony IP (często IP68). Dzięki temu mogą pracować stale po zanurzeniu w wodzie, co jest niezbędne w przypadku projektów związanych z zaporami i głębokimi fundamentami.

3. Jaka jest typowa żywotność wbudowanego tensometru?

Ponieważ wewnętrzny drut stalowy jest hermetycznie uszczelniony i chroniony przed zewnętrznym utlenianiem, wbudowany tensometr VW może z łatwością działać dokładnie przez 25 do 50 lat, często przez cały projektowany okres użytkowania konstrukcji macierzystej.

4. Czy do odczytu danych potrzebuję specjalnego sprzętu?

Tak. Ponieważ wskaźniki VW generują sygnał częstotliwościowy, a nie zwykłe napięcie, należy zastosować dedykowany moduł odczytowy z wibrującym drutem lub rejestrator danych specjalnie skonfigurowany z modułem interfejsu wibrującego drutu.

5. Czy można naprawić uszkodzony kabel wbudowanego miernika?

Jeśli kabel zostanie przecięty poza konstrukcją betonową, można go połączyć za pomocą odpowiednich wodoodpornych puszek połączeniowych. Jeśli jednak kabel zostanie przerwany głęboko w wylewce betonowej w pobliżu korpusu czujnika, miernik zostanie trwale utracony. Podkreśla to potrzebę ostrożnego poprowadzenia kabli podczas budowy.
