Tensometry z wibrującym drutem do monitorowania mostów, tuneli i zapór: kompletny przewodnik doboru

Światowy przemysł budowlany doświadcza ogromnego wzrostu inwestycji infrastrukturalnych na dużą skalę. Rządy i prywatni deweloperzy finansują na całym świecie główne mosty, tunele, tamy wodne i potężne konstrukcje wykorzystujące energię wiatrową. W rezultacie zapotrzebowanie na niezawodne, długoterminowe systemy monitorowania stanu konstrukcji (SHM) nigdy nie było większe. W tych krytycznych systemach bezpieczeństwa tensometry pełnią rolę głównego źródła danych. Musisz zdać sobie sprawę, że błędny wybór czujnika kosztuje znacznie więcej niż samo fizyczne urządzenie. Zły wybór powoduje wypaczone obliczenia naprężeń, opóźnia decyzje dotyczące bezpieczeństwa i ostatecznie zwielokrotnia długoterminowe koszty utrzymania.

Dlatego wybór tensometru stanowi krytyczną ocenę techniczną, a nie zwykły zakup towaru. Każdy inżynier projektu musi odpowiedzieć na trzy podstawowe pytania przed określeniem czujnika. Po pierwsze, jaki jest materiał hosta? Po drugie, na jakim etapie jest obecnie instalacja? Wreszcie, jakie są ograniczenia środowiskowe? Ten kompleksowy przewodnik przeprowadzi Cię przez różne typy mierników, krytyczne kryteria wyboru, dopasowanie aplikacji i integrację czujników w kompletnym systemie SHM.

Co sprawia, że ​​technologia drutu wibracyjnego jest światowym standardem w długoterminowym monitorowaniu naprężeń

Zanim będziesz mógł inteligentnie określić czujnik, potrzebujesz solidnej wiedzy technicznej na temat działania różnych technologii monitorowania. Technologia drutu wibracyjnego (VW) stanowi obecnie światowy standard w długoterminowym monitorowaniu infrastruktury. Zasada wibrującego drutu opiera się na naprężonym drucie stalowym, który jest wzbudzany przez cewkę wzbudzającą impuls. Częstotliwość drgań własnych bezpośrednio odpowiada naprężeniu drutu.

Ta częstotliwość wyjściowa zapewnia wyjątkowe korzyści w projektach inżynierii lądowej. Czujniki VW zapewniają dużą odporność na zakłócenia elektromagnetyczne i wykazują bardzo stabilne, długoterminowe zachowanie podczas dryfu. Co więcej, czujniki te mogą przesyłać sygnały kilometrami kabla bez żadnych zniekształceń i strat sygnału.

Większość projektów monitorowania stanu konstrukcji naraża czujniki na znaczne cykle termiczne na zewnątrz. Dlatego nowoczesne tensometry VW mają wbudowany termistor do zintegrowanego pomiaru temperatury. Dodatek ten umożliwia oprogramowaniu monitorującemu stosowanie automatycznych korekt temperatury do odczytów odkształcenia. Tę solidną wydajność można porównać z tradycyjnymi, rezystancyjnymi miernikami foliowymi. Mierniki foliowe doskonale sprawdzają się w warunkach laboratoryjnych i testach krótkoterminowych. Jednakże mierniki foliowe pozostają bardzo podatne na wnikanie wilgoci, dryf zera i zależność od wzmacniacza w przypadku długich kabli. Kingmach podnosi ten standard jeszcze bardziej dzięki swojej inteligentnej serii VW (warianty HAT i HB). Te zaawansowane modele dodają możliwości adresowania cyfrowego, co umożliwia inżynierom obsługę sieci magistrali z wieloma czujnikami przy użyciu jednego rejestratora danych.

Trzy podstawowe typy tensometrów — i kiedy zastosować każdy z nich

Inżynierowie często pytają, jakiego tensometru powinni użyć w swoim konkretnym projekcie. Odpowiedź wymaga ustrukturyzowanego porównania opartego na metodzie instalacji i strukturze hosta. Czujniki te można podzielić na cztery główne typy wdrożeń.

Tensometr do montażu powierzchniowego (JMZX-212HAT/HB)

Technicy przykręcają lub przyklejają tensometry do montażu powierzchniowego bezpośrednio do istniejących powierzchni betonowych lub stalowych. Powinieneś wybrać ten model do monitorowania po zakończeniu budowy, modernizacji strukturalnych i testowania obciążenia dynamicznego. Ten miernik sprawdza się również wtedy, gdy nie jest możliwe wiercenie lub odlewanie w konstrukcji macierzystej. Seria JMZX-212 oferuje standardowy zakres pomiarowy ±2500 με z rozdzielczością 0,1 με. W pełni uszczelniona obudowa ze stali nierdzewnej zapewnia wodoodporność do głębokości 150 metrów.

Tensometr do osadzania (JMZX-215HA/215HAT/HB)

Zespoły budowlane wlewają tensometry do osadzania bezpośrednio w świeży beton lub zakopują je w konstrukcyjnych materiałach wypełniających. Stanowi to standardowy wybór w przypadku nowych projektów budowlanych, w tym mostów, zapór, tuneli, ścian oporowych i płyt fundamentowych. Czujniki do zakotwienia nie wymagają odporności materiału podstawowego na ścinanie, co sprawia, że ​​proces montażu jest wyjątkowo szybki i niezawodny.

Tensometr spawany powierzchniowo (JMZX-206HAT)

Spawacze mocują tensometry spawane powierzchniowo bezpośrednio do elementów ze stali konstrukcyjnej, takich jak dźwigary, grodzice i pale rurowe. Spawanie zapewnia bardzo spójne połączenie mechaniczne na gołej stali bez konieczności stosowania klejów chemicznych. Ta trwałość sprawia, że ​​mierniki spawane są preferowaną opcją w przypadku morskich i podziemnych konstrukcji stalowych, gdzie wiązanie epoksydowe może z czasem ulec zniszczeniu.

Tensometr prętów zbrojeniowych (JMZX-4XXHAT/HB)

Wykonawcy łączą tensometry prętów zbrojeniowych bezpośrednio ze stalową klatką wzmacniającą w konstrukcjach betonowych. Czujniki te mierzą wydłużenie i ściskanie prętów zbrojeniowych, aby ocenić, w jaki sposób obciążenia przenoszą się przez kolumny, belki i głębokie pale. Znajdziesz te instrumenty o krytycznym znaczeniu dla budowy wieżowców, bezpieczeństwa wykopów fundamentowych i infrastruktury metra.

Typ miernika	Najlepszy materiał na gospodarza	Faza instalacji	Typowe zastosowanie
Montaż powierzchniowy	Istniejący beton/stal	Po budowie	Modernizacje i testowanie obciążenia
Osadzenie	Świeży beton	Nowa konstrukcja	Pokłady mostów i ściany zapór
Spawane powierzchniowo	Członkowie z gołej stali	Nowy / po budowie	Dźwigary i pale stalowe
Tensometr prętów zbrojeniowych	Stal zbrojeniowa (zbrojenie)	Nowa konstrukcja	Doły fundamentowe i wieżowce

Pięć parametrów technicznych, które powinny mieć wpływ na ostateczną specyfikację

Po wybraniu odpowiedniego rodzaju instalacji należy ocenić dokładne specyfikacje techniczne. Pięć kluczowych parametrów powinno wpłynąć na ostateczną decyzję o zakupie.

Zakres pomiarowy i rozdzielczość: Standardowy zakres pomiarowy ±2500 με pokrywa większość zastosowań w inżynierii lądowej. Jednak potrzebna jest również duża czułość. Wysoka rozdzielczość wyjściowa 0,1 με zapewnia, że ​​czujnik wychwytuje mikroodkształcenia w elementach z betonu sprężonego i stali pod normalnymi obciążeniami eksploatacyjnymi.

Klasa dokładności: Dokładność 0,5% FS (pełna skala) stanowi punkt odniesienia dla monitorowania na poziomie infrastruktury. Wysoka dokładność pozostaje kluczowa przy obliczaniu rzeczywistego naprężenia strukturalnego na podstawie zmierzonego odkształcenia przy użyciu modułu sprężystości materiału. Zawsze należy sprawdzić zgodność z uznanymi standardami certyfikacji, takimi jak GB/T 13606-2007 lub DL/T 1044-2022.

Wodoodporność i uszczelnienie środowiskowe: Wiele projektów działa w trudnych warunkach. Niezbędna jest w pełni uszczelniona obudowa ze stali nierdzewnej, która wytrzyma głębokość wody do 150 metrów. Taki poziom ochrony jest potrzebny w przypadku ścian zapór hydroelektrycznych, pali w strefach pływowych i wykopów tuneli o dużej wilgotności.

Zakres temperatury roboczej: Konstrukcje cywilne wytrzymują ekstremalne warunki pogodowe. Wbudowany termistor powinien mieć szeroki zakres od -40°C do +120°C. Projekty zlokalizowane w klimacie arktycznym lub w pobliżu przemysłowych źródeł ciepła wymagają tej odporności termicznej. Co więcej, dokładna korekta temperatury zapobiega fałszywym alarmom w automatycznym systemie monitorowania.

Wyjście sygnału i kompatybilność systemu: Musisz wybrać pomiędzy standardowymi wyjściami częstotliwości VW a cyfrowymi wariantami Smart (RS-485 / SDI-12). Inteligentne czujniki umożliwiają wielopunktowe okablowanie magistrali. Ta cyfrowa architektura może zmniejszyć koszty ciężkich kabli nawet o 60% w przypadku dużych układów czujników. Z praktycznego punktu widzenia, jednostki odczytowe i rejestratory danych firmy Kingmach są fabrycznie dopasowane do serii czujników JMZX, co całkowicie eliminuje ryzyko integracji systemu.

Uzupełnij monitorowanie naprężeń o puste czujniki wagowe, aby uzyskać pełne śledzenie siły linki — dowiedz się więcej w naszym przewodniku po pustych czujnikach wagowych → Puste ogniwa obciążnikowe do monitorowania kabli mostowych i kotwic: Przewodnik wyboru i specyfikacje

Dopasowanie tensometrów do rodzaju projektu: od monitorowania mostów po inżynierię geotechniczną

Dopasowanie odpowiedniego czujnika do konkretnego zastosowania jest cechą charakterystyczną skutecznego monitorowania stanu konstrukcji. Różne dziedziny inżynierii lądowej wymagają odmiennych podejść pomiarowych.

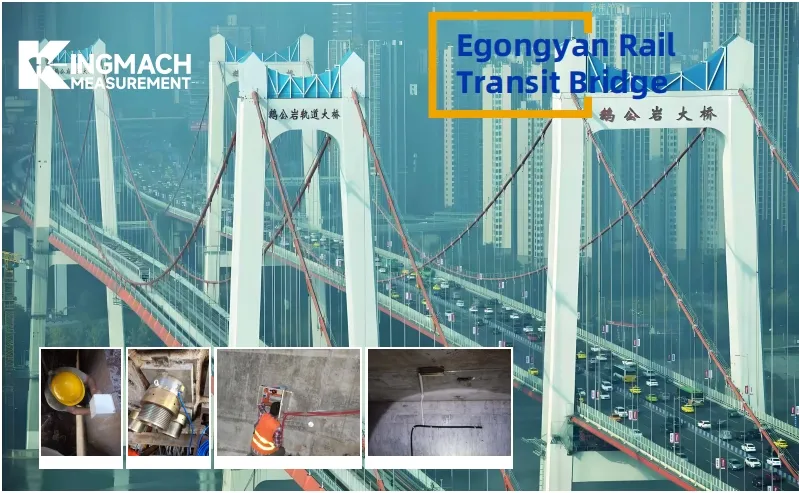

Monitoring mostów: Projekty mostów wymagają wieloaspektowego podejścia. Inżynierowie wlewają mierniki do osadzenia w sekcje pomostu betonowego i łączą tensometry prętów zbrojeniowych ze stalowym zbrojeniem, aby zmierzyć reakcje na obciążenie użytkowe i długoterminowe pełzanie betonu. Jednocześnie technicy korzystają ze spawanych powierzchniowo wskaźników na głównych stalowych dźwigarach, aby śledzić ciągłe cykle zmęczenia.

Tunele i konstrukcje podziemne: Środowiska podziemne stwarzają poważne wyzwania związane z wysoką wilgotnością i korozyjnymi wodami gruntowymi. Warunki te wymagają w pełni uszczelnionych, wodoodpornych mierników zanurzenia. Ponadto wykorzystanie inteligentnego okablowania magistrali znacznie zmniejsza złożoność instalacji w wąskich chodnikach tuneli.

Tamy hydroelektryczne i ściany oporowe: Monitorowanie tam opiera się w dużej mierze na czujnikach osadzania osadzonych głęboko w betonowym korpusie. Wodoodporne obudowy z łatwością wytrzymują stałe zanurzenie pod dużym ciśnieniem wody. Możliwość transmisji sygnałów VW na duże odległości umożliwia inżynierom budowanie ogromnych układów czujników w poprzek ściany tamy bez konieczności instalowania pośrednich wzmacniaczy sygnału.

Wysokie budynki i wykopy fundamentowe: Bezpieczeństwo podczas wykopów miejskich jest najważniejsze. Tensometry prętów zbrojeniowych przyspawane do koszyków kolumn i ścian usztywniających dostarczają w czasie rzeczywistym danych o rozkładzie obciążenia w miarę postępu faz budowy.

Zbocza boczne i projekty geotechniczne: Stabilność zboczy wymaga ciągłego nadzoru. Inżynierowie instalują mierniki montowane na powierzchni lub do osadzania w okładzinach z betonu natryskowego, aby monitorować odkształcenia powierzchni i naprężenia ściany oporowej.

Konstrukcje wież wiatrowych: Turbiny wiatrowe wytrzymują ogromne obciążenia cykliczne. Przyrządy spawane powierzchniowo przymocowane do stalowych sekcji wieży skutecznie monitorują zmęczenie zginające i naprężenia dynamiczne wywołane wiatrem.

Poza czujnikiem: jak tensometry pasują do kompletnego systemu danych SHM

Zawsze należy postrzegać tensometr jako pojedynczy element większego ekosystemu technologicznego. Czujnik działa po prostu jako punkt początkowy danych. Wrodzona dokładność miernika ma znaczenie tylko wtedy, gdy cały łańcuch transmisyjny zachowuje te dane bez powodowania zakłóceń elektrycznych lub utraty sygnału.

Kable pomiarowe odgrywają ogromną rolę w zapewnianiu wierności danych. Należy używać ekranowanych kabli o dopasowanej impedancji, specjalnie zaprojektowanych do czujników z wibrującym drutem. Wysokiej jakości kable zapobiegają degradacji sygnału nawet przy transmisji na odległość przekraczającą 1000 metrów.

Następnie należy wziąć pod uwagę sprzęt do przejęcia. Automatyczne rejestratory danych i jednostki odczytowe firmy Kingmach obsługują odpytywanie wielokanałowe. Umożliwiają inżynierom konfigurowanie precyzyjnych progów alarmowych i korzystanie z opcji zdalnej telemetrii, w tym sieci 4G, Wi-Fi i LoRa.

Wreszcie oprogramowanie do wizualizacji przekształca surowe częstotliwości w przydatne spostrzeżenia. Cyfrowe pulpity nawigacyjne działające w czasie rzeczywistym wyświetlają trendy odkształceń, wartości naprężeń skorygowane o temperaturę i automatyczne poziomy alertów. Integracja ta umożliwia zdalne monitorowanie konstrukcji bez nadzoru, 24 godziny na dobę, 7 dni w tygodniu. Wybór czujników, kabli, rejestratorów i oprogramowania od jednego dostawcy eliminuje niedopasowanie protokołów komunikacyjnych i drastycznie skraca czas uruchamiania.

Na co zwrócić uwagę przy zakupie tensometrów od międzynarodowego dostawcy

Zespoły zakupowe stają przed wyjątkowymi wyzwaniami podczas oceny międzynarodowych dostawców czujników monitorowania stanu konstrukcji. Należy wyjść poza proste specyfikacje produktu i ocenić niezawodność operacyjną dostawcy.

Po pierwsze, certyfikaty stron trzecich mają ogromne znaczenie. Należy nalegać na identyfikowalne zapisy kalibracji i ścisłe przestrzeganie uznanych norm branżowych. Zweryfikowane produkty znacznie zmniejszają ryzyko zatwierdzenia projektu. Po drugie, musisz ocenić niezawodność dostawy. Idealny dostawca utrzymuje w magazynie standardowe modele umożliwiające szybką wysyłkę, przestrzegając jednocześnie rygorystycznych umownych harmonogramów dostaw w przypadku zamówień niestandardowych na skalę projektową.

Po trzecie, kompleksowe wsparcie posprzedażowe odróżnia renomowanych producentów od zwykłych dystrybutorów. Poszukaj dostawców oferujących całodobową infolinię techniczną z krótkim czasem reakcji. To wsparcie staje się nieocenione, gdy zdalne projekty napotykają nieoczekiwane anomalie w danych. Po czwarte, oceń ich możliwości dostosowywania. Projekty realizowane w ekstremalnych klimatach lub w ograniczonych przestrzeniach często wymagają dostosowanych długości mierników, specjalistycznych materiałów obudowy lub niestandardowych typów złączy. Ostatecznie wybór jednego dostawcy, który produkuje czujniki, kable, rejestratory i oprogramowanie w ramach jednego ujednoliconego systemu zarządzania jakością, zapewnia całkowitą odpowiedzialność.

Dokonanie właściwego wyboru: podsumowanie szybkiej decyzji i następny krok

Wybór idealnego tensometru jest procesem metodycznym. Musisz przeanalizować materiał hosta, zidentyfikować fazę instalacji, zweryfikować specyfikacje techniczne i zapewnić pełną kompatybilność systemu. Najlepszy tensometr rzadko jest najtańszą opcją lub tą z najbardziej imponującymi specyfikacjami laboratoryjnymi. Zamiast tego właściwym czujnikiem jest ten, który jest idealnie dopasowany do środowiska konstrukcyjnego i długoterminowego czasu monitorowania.

Nie masz pewności, który model czujnika będzie pasował do Twojego konkretnego projektu? Potrzebujesz rekomendacji czujnika do swojego projektu? Podziel się swoimi wymaganiami — inżynierowie Kingmach odpowiadają w ciągu 24 godzin. 🔗 [ Poproś o bezpłatną konsultację dotyczącą projektu → ]

Często zadawane pytania

1. Jaka jest główna różnica pomiędzy tensometrami do montażu powierzchniowego i do wbudowania?

Technicy mocują mierniki montowane powierzchniowo na zewnątrz istniejących konstrukcji za pomocą śrub lub klejów. I odwrotnie, zespoły budowlane wlewają wskaźniki do osadzenia bezpośrednio w mokrym betonie na etapie nowej budowy.

2. Czy tensometry z drutem wibracyjnym mogą mierzyć temperaturę?

Tak. Większość wysokiej jakości tensometrów z drutem wibracyjnym ma wbudowany termistor. Ten komponent mierzy lokalną temperaturę, umożliwiając oprogramowaniu monitorującemu automatyczną korektę odczytów odkształcenia pod kątem rozszerzalności i kurczenia się cieplnego.

3. Dlaczego warto używać miernika spawanego powierzchniowo zamiast miernika montowanego na klej?

Przyrządy spawane powierzchniowo tworzą trwałe, metalurgiczne połączenie z gołymi konstrukcjami stalowymi. To połączenie spawane zapewnia doskonałą długoterminową stabilność w trudnych, wilgotnych lub podwodnych środowiskach, w których kleje chemiczne ostatecznie ulegają degradacji.

4. Jak daleko czujnik drutowy wibracyjny może przesyłać sygnał?

Ponieważ wibrujące czujniki drutowe generują częstotliwość, a nie napięcie, są odporne na zmiany rezystancji kabla. Dzięki odpowiednio ekranowanemu okablowaniu mogą przesyłać dokładne sygnały na odległości przekraczające 1000 metrów bez zewnętrznych wzmacniaczy.

5. Do czego służy „inteligentny” czujnik wibracyjny?

Inteligentne czujniki wykorzystują protokoły cyfrowe (takie jak RS-485 lub SDI-12) i mają unikalne adresy cyfrowe. Umożliwia to inżynierom podłączenie wielu czujników do jednej magistrali kablowej, drastycznie zmniejszając złożoność okablowania i koszty materiałów.

6. Czy tensometry z drutem wibracyjnym można stosować razem z czujnikami wagowymi?

Tak. Tensometry z drutem wibracyjnym i czujniki tensometryczne są powszechnie stosowane razem w monitorowaniu strukturalnym i geotechnicznym. Ogniwa obciążnikowe mierzą przyłożoną siłę, podczas gdy tensometry mierzą odkształcenie materiału, dostarczając uzupełniających danych w celu pełniejszej oceny wydajności konstrukcji.

7. Jak przeprowadzić weryfikację kalibracji w terenie bez ponownej kalibracji fabrycznej?

Weryfikację w terenie można przeprowadzić poprzez sprawdzenie odczytów zerowych, porównanie pomiarów ze znanymi obciążeniami referencyjnymi, przeglądanie trendów danych historycznych lub kontrolę krzyżową z innymi czujnikami. Metody te pomagają zidentyfikować potencjalne odchylenia pomiędzy formalnymi odstępami między kalibracjami bez konieczności ponownej kalibracji fabrycznej.

---

Napisane przez zespół inżynieryjny Kingmach — wspierający projekty infrastrukturalne na całym świecie od 2001 roku
