Tensometr z drutem wibracyjnym a tensometr elektryczny: kluczowe różnice

1. Wybór odpowiedniego tensometru w projektach inżynierskich

Globalne zapotrzebowanie na monitorowanie stanu strukturalnego (SHM) infrastruktury szybko rośnie. Dokładny pomiar odkształcenia odgrywa kluczową rolę w zapewnieniu bezpieczeństwa projektu, długoterminowej trwałości i zgodności z przepisami. Kierownicy projektów zazwyczaj wybierają pomiędzy dwiema głównymi technologiami: tensometrem z wibrującym drutem (VWSG) i tensometrem elektrycznym (ESG). W tym artykule przedstawiono kompleksowe porównanie tensometrów, które pomaga inżynierom, wykonawcom i zespołom zaopatrzeniowym wybrać odpowiednie rozwiązanie dla ich konkretnych projektów.

2. Zasady działania: jak każda technologia mierzy naprężenie

2.1 Wibrujący miernik tensometryczny (VWSG)

VWSG działa w oparciu o zmianę częstotliwości naprężonego drutu wewnątrz czujnika. Odkształcenie strukturalne powoduje zmianę napięcia tego drutu, co następnie prowadzi do mierzalnego przesunięcia częstotliwości. Wygenerowany sygnał jest z natury cyfrowy, co oznacza, że ​​pozostaje stabilny nawet podczas transmisji na duże odległości. Kluczowym spostrzeżeniem dla inżynierów jest to, że ten sygnał oparty na częstotliwości jest z natury cyfrowy i pozostaje bardzo stabilny nawet podczas przesyłania na duże odległości. Jest to kluczowa zaleta technologii VWSG w trudnych warunkach.

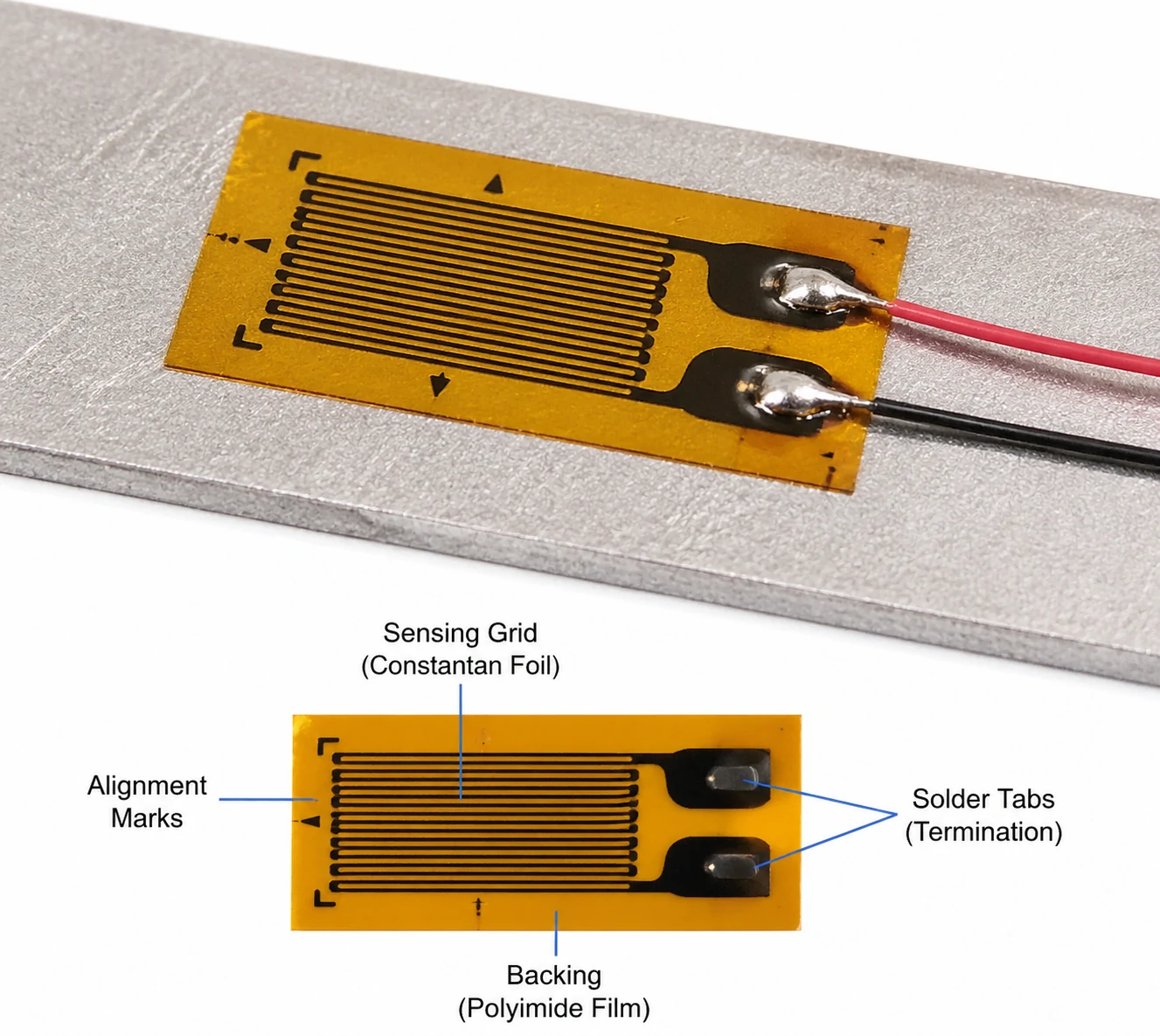

2.2 Tensometr elektryczny (ESG)

Tensometr elektryczny lub tensometr oporowy działa w oparciu o zmianę rezystancji elektrycznej. Odkształcenie fizyczne powoduje zmianę rezystancji, która następnie obwód mostka Wheatstone’a przekształca się w mierzalne napięcie wyjściowe. Ten system analogowy wymaga starannego kondycjonowania i wzmocnienia sygnału, aby uzyskać użyteczne dane. Kluczowym spostrzeżeniem jest to, że ESG przoduje w wykrywaniu mikroskopijnych zmian, ale jest znacznie bardziej podatny na zakłócenia ze strony środowiska.

3. Porównanie wydajności: dokładność, stabilność i czułość

3.1 Dokładność pomiaru

Tensometr elektryczny zapewnia wysoką dokładność krótkoterminową. Natomiast tensometr z wibrującym drutem zapewnia wyjątkowo niezawodną długoterminową dokładność.

3.2 Stabilność długoterminowa

VWSG wyróżnia się w wieloletnich projektach monitorowania, ponieważ jego mechanizm fizyczny z natury jest odporny na dryf. ESG często ma problemy w zastosowaniach długoterminowych. Czujnik ESG jest bardzo podatny na dryft sygnału i niekorzystny wpływ temperatury w czasie.

3.3 Czułość i rozdzielczość

ESG oferuje doskonałą czułość, dzięki czemu lepiej nadaje się do pomiaru mikroodkształceń, przeprowadzania testów laboratoryjnych i rejestrowania dynamicznych zmian pomiarowych. VWSG działa z nieco niższą rozdzielczością, dzięki czemu idealnie nadaje się do monitorowania obciążeń statycznych i wolno zmieniających się.

4. Możliwość dostosowania do środowiska: co sprawdza się lepiej w trudnych warunkach?

4.1 Odporność na temperaturę

Zmiany temperatury wpływają na wszystkie czujniki monitorujące stan konstrukcji. VWSG posiada wbudowaną kompensację temperatury, usprawniającą proces gromadzenia danych. ESG wymaga zewnętrznych mechanizmów kompensacyjnych, aby zachować integralność danych podczas wahań temperatury.

4.2 Wilgoć, korozja i kurz

VWSG jest w pełni uszczelniony przed elementami, co sprawia, że ​​doskonale nadaje się do zastosowań wbudowanych. ESG jest bardzo wrażliwy na jakość instalacji i wymaga znacznej ochrony zewnętrznej, aby przetrwać wilgoć i kurz.

4.3 Zakłócenia elektromagnetyczne (EMI)

VWSG jest całkowicie odporny na zakłócenia elektromagnetyczne, ponieważ opiera się na sygnale częstotliwościowym. ESG pozostaje bardzo podatny na zakłócenia elektromagnetyczne, ponieważ wysyła sygnał analogowy. Odporność ta stanowi mocny argument przemawiający za wykorzystaniem czujników VWSG w dużych projektach infrastrukturalnych. Wyjątkowo dobrze sprawdzają się w regionach przybrzeżnych, podziemnych tunelach i dużych tamach.

5. Instalacja i konserwacja: uwagi praktyczne dla inżynierów

5.1 Złożoność instalacji

ESG wymaga skrupulatnego procesu instalacji. Aby uzyskać dokładne odczyty, technicy muszą precyzyjnie przygotować powierzchnię i zapewnić krytyczne połączenie klejowe. VWSG oferuje znacznie solidniejszą instalację. Pracownicy mogą z łatwością przystosować VWSG do bezpośredniego zabetonowania bez szkody dla czujnika.

5.2 Wymagania konserwacyjne

ESG niesie ze sobą większe ryzyko awarii w terenie. Operatorzy muszą przeprowadzać częstą kalibrację, aby zapewnić prawidłowe działanie ESG. Po zainstalowaniu VWSG wymaga minimalnej konserwacji. Ta trwałość zapewnia bardzo długą żywotność VWSG.

6. Zgodność z systemami gromadzenia i monitorowania danych

6.1 Transmisja sygnału

VWSG bez trudu radzi sobie z transmisją na duże odległości, wysyłając dokładne sygnały nawet do kilku kilometrów. ESG boryka się z długimi kablami i jest poważnie ograniczany przez szum sygnału.

6.2 Integracja z Systemami SHM

Obydwa typy czujników oferują integrację z nowoczesnymi sieciami monitorowania stanu konstrukcji. Zapewniają kompatybilność ze standardowymi rejestratorami danych. Bezproblemowo łączą się z platformami monitorowania IoT i systemami zdalnego monitorowania. Ta interoperacyjność stanowi doskonałą okazję do wprowadzenia kompletnych rozwiązań monitorujących dla klientów.

7. Typowe zastosowania: Tam, gdzie każdy czujnik działa najlepiej

7.1 Zastosowania tensometrów z drutem wibracyjnym

• Tamy i elektrownie wodne
• Mosty i tunele
• Głębokie fundamenty
• Monitoring skarp i geotechniczny

7.2 Zastosowania tensometrów elektrycznych

• Badania laboratoryjne
• Badania i rozwój w branży lotniczej i motoryzacyjnej
• Krótkoterminowe badania strukturalne
• Pomiary dynamiczne wysokiej częstotliwości

8. Koszt a wartość: krótkoterminowy budżet a długoterminowy zwrot z inwestycji

Analizując opcje drutu wibracyjnego i tensometru oporowego, zespoły muszą patrzeć poza początkową cenę zakupu. ESG oferuje niższy koszt początkowy. Jednak częste konserwacje i wymiany powodują znacznie wyższe koszty cyklu życia ESG. VWSG wymaga wyższych inwestycji początkowych. Z biegiem czasu VWSG zapewnia niższe koszty konserwacji i wymiany. Kluczowym spostrzeżeniem dotyczącym zamówień publicznych jest to, że całkowity koszt posiadania (TCO) ma znacznie większe znaczenie w przypadku dużych, wieloletnich projektów.

9. Przewodnik po podejmowaniu decyzji: jak wybrać odpowiedni tensometr do swojego projektu

9.1 Kluczowe kryteria wyboru

Zespoły zakupowe muszą ocenić kilka kluczowych czynników przed dokonaniem ostatecznego wyboru czujnika. Należy wziąć pod uwagę całkowity czas trwania projektu i specyficzne warunki środowiskowe na miejscu. Należy także określić wymaganą dokładność, określić rygorystyczne ograniczenia budżetowe i ocenić ogólną wykonalność instalacji.

9.2 Szybka tabela porównawcza

Czynnik	Drut wibracyjny	Elektryczny
Stabilność	Doskonały	Przeciętny
Wrażliwość	Przeciętny	Doskonały
Trwałość	Doskonały	Niski
Koszt (początkowy)	Wyższy	Niżej

10. Wniosek: Dopasowanie technologii do potrzeb projektu

Po prostu nie ma jednego uniwersalnego rozwiązania przy wyborze czujników strukturalnych. Podsumowując, VWSG to doskonały wybór do długoterminowego monitorowania w trudnych warunkach. ESG pozostaje najlepszym narzędziem do zastosowań w testach o wysokiej precyzji i krótkoterminowym.

Zapraszamy czytelników do zwrócenia się o konsultację techniczną do naszego zespołu inżynierów. Pomożemy Ci uzyskać spersonalizowane rozwiązania w zakresie czujników i szczegółowo omówimy Twoje specyficzne wymagania projektowe. Skontaktuj się z nami, aby uzyskać dostosowane rozwiązanie do monitorowania naprężeń dla Twojego kolejnego projektu infrastrukturalnego.

[Skontaktuj się z nami teraz!]

Często zadawane pytania

1. Jaka jest główna różnica pomiędzy tensometrem z wibrującym drutem a tensometrem elektrycznym?

Główna różnica polega na zasadach ich działania. VWSG opiera się na przesunięciu częstotliwości naprężonego drutu w celu pomiaru odkształcenia, podczas gdy ESG mierzy odkształcenie poprzez zmianę rezystancji elektrycznej.

2. Który tensometr jest lepszy w przypadku długoterminowych projektów infrastrukturalnych?

Tensometr z drutem wibracyjnym jest lepszy w przypadku projektów długoterminowych. Charakteryzuje się naturalną odpornością na dryft sygnału i z łatwością wytrzymuje trudne warunki środowiskowe przez wiele lat.

3. Dlaczego elektryczne tensometry utrudniają transmisję sygnału na duże odległości?

Elektryczne tensometry wysyłają analogowy sygnał napięciowy. Ten sygnał analogowy ulega degradacji w przypadku długich kabli i łatwo wychwytuje zakłócenia elektromagnetyczne (EMI) oraz szum sygnału.

4. Czy mogę osadzić tensometry elektryczne bezpośrednio w betonie?

O ile to możliwe, nie jest to zalecane bez rozbudowanej ochrony zewnętrznej. VWSG są w pełni uszczelnione i naturalnie wytrzymałe, co czyni je standardem branżowym w zakresie bezpośredniego osadzania w betonie.

5. Która opcja zapewnia lepszy zwrot z inwestycji (ROI)?

W przypadku projektów krótkoterminowych lub laboratoryjnych ESG oferuje lepszy zwrot z inwestycji ze względu na niższe koszty początkowe. W przypadku dużych lub wieloletnich projektów infrastrukturalnych VWSG zapewnia znacznie lepszy zwrot z inwestycji, ponieważ jego całkowity koszt posiadania jest niższy ze względu na minimalne potrzeby w zakresie konserwacji i wymiany.
