Zastosowania tensometrów w budownictwie: objaśnienie kluczowych korzyści

Każda poważna awaria konstrukcyjna w nowoczesnym budownictwie ma wspólny znak ostrzegawczy — taki, który pojawia się po cichu, tygodnie lub miesiące, zanim beton pęknie lub wyboczy się stal. Ostrzeżeniem tym była zmiana naprężenia: niewidoczne odkształcenie gromadzące się w materiale pod obciążeniem. Problem nie polegał na tym, że struktura nie komunikowała się. Problem w tym, że nikt nie słuchał.

Tensometry to zmieniają. Nie są to instrumenty pasywne. Stanowią system wczesnego ostrzegania stosowany w branży budowlanej — czujniki, które przekształcają niewidoczne naprężenia mechaniczne w mierzalne i przydatne dane. Inżynierowie, którzy je wdrażają, nie tylko zbierają liczby. Rozszerzają swoją zdolność zaglądania do wnętrza konstrukcji, która po zbudowaniu staje się nieprzejrzysta dla innych metod inspekcji.

W tym artykule wyjaśniono, gdzie w budownictwie wykorzystuje się tensometry, jakie konkretne korzyści zapewniają zespołom projektowym i właścicielom aktywów oraz jak wybrać odpowiedni typ dla danego zastosowania.

Do czego właściwie służy tensometr?

Przed sprawdzeniem zastosowań warto wyjaśnić, czym jest odkształcenie i dlaczego jego pomiar ma znaczenie.

Wszystkie konstrukcje ulegają niewielkim odkształceniom pod wpływem ciężaru. Ciężarówka przejeżdżająca przez belkę mostu powoduje, że belka wygina się w dół. Konstrukcja budynku powoduje ściskanie pala betonowego. Ściana oporowa wygina się, ponieważ po jej przeciwnej stronie prowadzone są prace ziemne. Naukowcy definiują odkształcenie jako odkształcenie zachodzące w materiałach, które mierzą za pomocą mikroodkształceń (με), aby zbadać ukryte ruchy, których ludzie nie mogą zaobserwować.

Tensometr wykrywa te zmiany i przetwarza je na sygnał elektryczny. Tensometr służy jako narzędzie pomiarowe, które w sposób ciągły śledzi ruchy konstrukcji, wykrywając zarówno rozciąganie, jak i ściskanie z dokładnością do jednego mikroodkształcenia.

Najpopularniejszym typem w budownictwie cywilnym i geotechnicznym jest tensometr z drutem wibracyjnym (VW). . Jego zasada działania jest elegancka. Naprężony drut stalowy wewnątrz czujnika wibruje z naturalną częstotliwością. Kiedy otaczająca struktura odkształca się, zmienia się napięcie drutu i zmienia się jego częstotliwość rezonansowa. To przesunięcie częstotliwości przekłada się bezpośrednio na odczyt odkształcenia. Ponieważ częstotliwość jest odporna na dryf rezystancji kabla i zmiany napięcia, mierniki VW zachowują dokładność w przypadku tras kablowych przekraczających 1000 metrów i okresów pomiarowych obejmujących dziesięciolecia – dwa warunki, które rutynowo dyskwalifikują rezystancyjne mierniki foliowe do stałego monitorowania infrastruktury.

Mając już takie podstawy, właśnie w tym miejscu czujniki wykonują swoją najważniejszą pracę.

Gdzie w budownictwie stosowane są tensometry – sześć krytycznych zastosowań

1. Mosty i konstrukcje wzniesione

Tensometry do montażu powierzchniowego i spawania powierzchniowego na dźwigarach mostowych, płytach pomostowych i strefach łożysk śledzą reakcję na obciążenie użytkowe, cykle termiczne i długotrwałe pełzanie. W przypadku starzejących się mostów narażonych na zwiększone obciążenie ruchem lub modernizację sejsmiczną dane te pozwalają na podjęcie decyzji dotyczących nośności w oparciu o rzeczywiste dowody konstrukcyjne, a nie konserwatywne założenia inżynieryjne. Identyfikuje także sekcje, w których występują anomalne koncentracje odkształceń — pierwszy wskaźnik zlokalizowanych uszkodzeń zmęczeniowych.

2. Wylewy betonowe i konstrukcje masowe

Tensometry do wbudowania są wlewane bezpośrednio w świeży beton podczas budowy. Monitorują naprężenia utwardzania, gradienty termiczne w masie betonowej i długotrwałe osiadanie – wszystkie procesy, które są całkowicie niedostępne po zakończeniu wylewania. Podczas budowy zapór, grubych przyczółków mostów i dużych płyt fundamentowych wewnętrzne gradienty termiczne podczas hydratacji mogą generować naprężenia rozciągające, które powodują pękanie betonu od wewnątrz. Wbudowane mierniki wykrywają te warunki w czasie rzeczywistym, umożliwiając wykonawcom dostosowanie procedur utwardzania, zanim nastąpi uszkodzenie. To sprawia, że ​​monitorowanie osadzania jest narzędziem kontroli jakości podczas budowy, a nie tylko narzędziem kontroli po jej zakończeniu.

3. Głębokie fundamenty i systemy pali

Tensometry prętów zbrojeniowych instaluje się w jednej linii z prętami zbrojeniowymi podczas montażu klatki pali, a następnie wlewa je do pala. Mierzą one rzeczywiste przeniesienie obciążenia z głowicy pala na znajdujące się poniżej warstwy nośne – są to dane, których w innym przypadku nie można uzyskać po zabetonowaniu pala. To bezpośrednio potwierdza założenia projektu geotechnicznego przyjęte na etapie projektowania fundamentów projektu. W przypadku wieżowców, filarów mostów i wszelkich konstrukcji, w których wydajność fundamentów ma kluczowe znaczenie, ten etap weryfikacji wypełnia lukę między przewidywaniami modelu a rzeczywistymi parametrami gruntu.

4. Mury oporowe i podpory wykopów

Obszary miejskie stają przed najniebezpieczniejszymi wyzwaniami związanymi z monitorowaniem podczas głębokich wykopów. Tensometry na palach żołnierskich, grodzicach i kotwach mocujących zapewniają ciągłe odczyty przez całą sekwencję wykopów. Identyfikują zmiany ciśnienia gruntu i ruchu budynku, zanim jakiekolwiek zmiany fizyczne staną się widoczne. Dane pomagają zespołom budowlanym w określeniu niezbędnych kroków ochronnych przy podejmowaniu decyzji o tym, jak szybko wykonywać wykopy i kiedy instalować konstrukcje wsporcze na placach budowy metra i w piwnicach obok istniejących budynków.

5. Tunele i roboty podziemne

Wskaźniki zamontowane na okładzinach tuneli i zespołach śrub skalnych wykrywają zbieżność wywołaną nadkładem – stopniowe zmniejszanie się średnicy tunelu spowodowane przez nacisk gruntu w czasie. Rozwiązują zmiany w skali milimetrowej, dzięki czemu są w stanie zidentyfikować rozwijającą się niestabilność na długo przed tym, zanim stan stanie się widoczny dla inspektorów. W przypadku tuneli na miękkim podłożu przez obszary miejskie, gdzie osiadanie powierzchni musi mieścić się w tolerancjach milimetrowych, rozwiązanie to nie stanowi udoskonalenia technicznego. Jest to wymóg bezpieczeństwa.

6. Wieże wiatrowe i wysokie konstrukcje

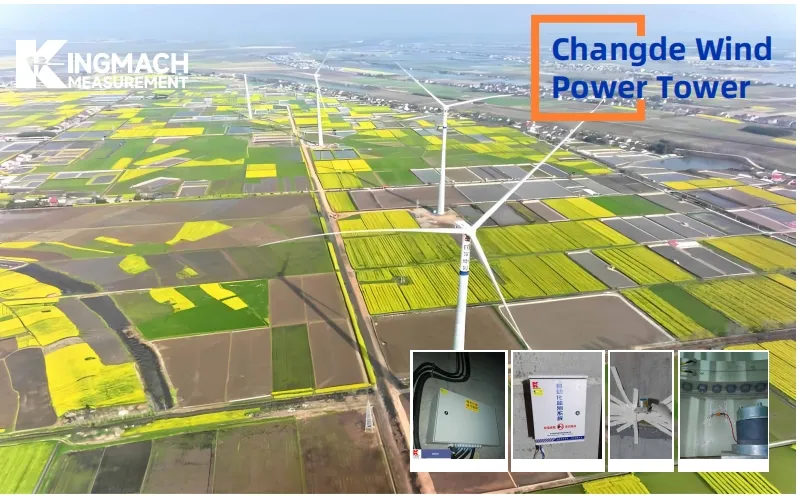

Tensometry spawane powierzchniowo na kołnierzach wieży turbiny wiatrowej i sekcjach podstawy monitorują akumulację zmęczenia pod cyklicznym obciążeniem, które dominuje w okresie użytkowania wieży wiatrowej. Każdy obrót wirnika powoduje niewielki cykl naprężeń w wieży. W ciągu dwudziestu lat liczba tych cykli liczy się w miliardach. Dane dotyczące odkształcenia pozwalają operatorom precyzyjnie obliczyć pozostałą trwałość zmęczeniową — przechodząc od harmonogramów przeglądów o stałych odstępach czasu do programów konserwacji opartych na stanie, które są zarówno bezpieczniejsze, jak i bardziej opłacalne.

Sześć kluczowych zalet monitorowania tensometrów w projektach budowlanych

Zrozumienie aplikacji jest przydatne. Zrozumienie, dlaczego te aplikacje uzasadniają inwestycję, umożliwia zespołom projektowym przedstawianie argumentów wewnętrznie i klientom. Oto sześć korzyści, które są najważniejsze.

Korzyść 1: Wczesne wykrywanie uszkodzeń strukturalnych

Tensometry wykrywają nieprawidłowe wzorce obciążenia na tygodnie lub miesiące, zanim objawy makroskopowe — pękanie, ugięcie, osiadanie — staną się widoczne. Ten czas realizacji przekształca reakcję awaryjną w planowaną interwencję. Różnica finansowa pomiędzy kontrolowaną naprawą a nieplanowanym zamknięciem obiektu wynosi zazwyczaj rząd wielkości. Różnica w bezpieczeństwie jest absolutna. Wczesne wykrycie nie tylko oszczędza pieniądze. Inżynierowie zyskują czas na podejmowanie świadomych decyzji, a nie reaktywnych.

Korzyści 2: Walidacja założeń projektu inżynierskiego

Żaden model strukturalny nie jest idealną repliką rzeczywistości. Zachowanie gruntu, rozkład obciążeń, wydajność połączeń i zmienność materiałów – wszystko to wprowadza luki pomiędzy przewidywaniami obliczeniowymi a rzeczywistymi doświadczeniami konstrukcji. Dane tensometryczne z rzeczywistych obciążeń zapewniają informację zwrotną, która zamyka te luki. Walidacja ta jest szczególnie cenna w przypadku projektów pierwszego typu, złożonych warunków gruntowych lub innowacyjnych geometrii konstrukcyjnych – dokładnie w sytuacjach, w których niepewność projektowa jest najwyższa, a koszt popełnienia błędu jest największy.

Korzyść 3: Ciągłe dane w czasie rzeczywistym przez cały cykl życia majątku trwałego

Okresowa ręczna kontrola zapewnia migawkę. Sieciowa matryca tensometrów zapewnia ciągły film. Połączone z rejestratorami danych i platformami wizualizacyjnymi, mierniki dostarczają odczyty 24 godziny na dobę, 7 dni w tygodniu z konfigurowalnymi progami alarmowymi. Właściciele projektów mogą monitorować stan konstrukcji z dowolnej lokalizacji, co stanowi znaczącą zaletę operacyjną dla międzynarodowych właścicieli aktywów zarządzających infrastrukturą w wielu lokalizacjach geograficznych. Zdalne monitorowanie zmniejsza także częstotliwość kosztownych wizyt ekspertów na miejscu — bezpośrednie oszczędności w przypadku dużych, rozproszonych geograficznie projektów.

Korzyści 4: Wsparcie w zakresie zgodności z przepisami i raportowania bezpieczeństwa

Organy regulacyjne w wielu jurysdykcjach wymagają obecnie udokumentowanego monitorowania konstrukcji jako warunku uzyskania pozwoleń na eksploatację zapór, głównych mostów i fundamentów wieżowców. Systemy tensometryczne tworzą skalibrowane rekordy danych ze znacznikiem czasu, które spełniają te wymagania. Dostarczają także dokumentacji dowodowej potrzebnej do dochodzenia w sprawie incydentu, roszczeń ubezpieczeniowych i oceny odpowiedzialności. W przypadku właścicieli projektów działających w wielu środowiskach regulacyjnych spójny protokół monitorowania oparty na czujnikach kalibrowanych w skali międzynarodowej znacznie upraszcza zgodność.

Korzyść 5: Wydłużona żywotność zasobów dzięki konserwacji opartej na danych

Konstrukcje utrzymywane w oparciu o dane o rzeczywistym stanie, a nie w ustalonych odstępach czasu, pozwalają uniknąć dwóch błędów symetrycznych: przedwczesnego wycofania z eksploatacji (wycofania konstrukcji z eksploatacji, która ma jeszcze lata bezpiecznego okresu użytkowania) i opóźnionej interwencji (dalsza eksploatacja konstrukcji po osiągnięciu punktu, w którym utrzymanie kosztuje więcej niż wymiana). Strategie konserwacji oparte na czujnikach konsekwentnie wydłużają żywotność infrastruktury o lata lub dekady w głównych programach infrastrukturalnych na całym świecie. Zwrot z inwestycji w czujnik składa się przez cały okres użytkowania środka trwałego.

Korzyści 6: Zmniejszenie ekspozycji na ubezpieczenie i odpowiedzialność

Korzyść ta poświęca mniej uwagi w literaturze technicznej, niż na to zasługuje. Udokumentowane programy monitorowania strukturalnego są coraz częściej uznawane przez ubezpieczycieli projektów, podmioty finansujące koncesje i agencje ratingowe obligacji infrastrukturalnych za dowód aktywnego zarządzania ryzykiem. Uznanie to przynosi wymierne efekty: obniżone składki ubezpieczeniowe, korzystniejsze warunki kredytowania oraz większe zaufanie inwestorów do długoterminowych koncesji infrastrukturalnych. Dla twórców projektów system czujników to nie tylko narzędzie techniczne. Jest to instrument zarządzania finansami.

Wybór odpowiedniego tensometru dla Twojego projektu budowlanego

Wybór odpowiedniego typu miernika opiera się na dwóch pytaniach: Kiedy zostanie on zainstalowany w zależności od budowy? Jaki materiał i element konstrukcyjny monitoruje?

Scenariusz projektu	Zalecany typ miernika	Kluczowy powód
Nowa wylewka betonowa (fundamenty, tamy, płyty)	Tensometr do osadzania VW	Zainstalowany przed wylaniem; brak dostępu po
Istniejący beton lub drewno konstrukcyjne	Tensometr VW do montażu powierzchniowego	Skręcane lub klejone bez ingerencji strukturalnej
Elementy stalowe, dźwigary mostów, kołnierze wież	Tensometr VW spawany powierzchniowo	Połączenie spawane wytrzymuje wibracje i obciążenia cykliczne
Monitorowanie zbrojenia prętów i pali	Tensometr prętów zbrojeniowych	Mierzy obciążenie osiowe bezpośrednio w pręcie

Poza wyborem typu, w przypadku większości projektów międzynarodowych obowiązują jeszcze dwie inne kwestie. Po pierwsze, warianty inteligentnych i cyfrowych wyjść — modele z wyjściem RS-485 i wbudowaną kompensacją temperatury — integrują się bezpośrednio z rejestratorami danych IoT i scentralizowanymi platformami monitorowania. Wiele specyfikacji przetargowych na infrastrukturę wyraźnie wymaga obecnie sygnałów wyjściowych czujników cyfrowych, szczególnie w przypadku inteligentnych miast i dużych projektów transportowych. Po drugie, fabryczne certyfikaty kalibracji są niezbędne do zapewnienia zgodności z przepisami i dokumentacji ubezpieczeniowej. Kupujący powinni potwierdzić identyfikowalność kalibracji przed zakupem, szczególnie w przypadku zaopatrywania się w czujniki za granicą.

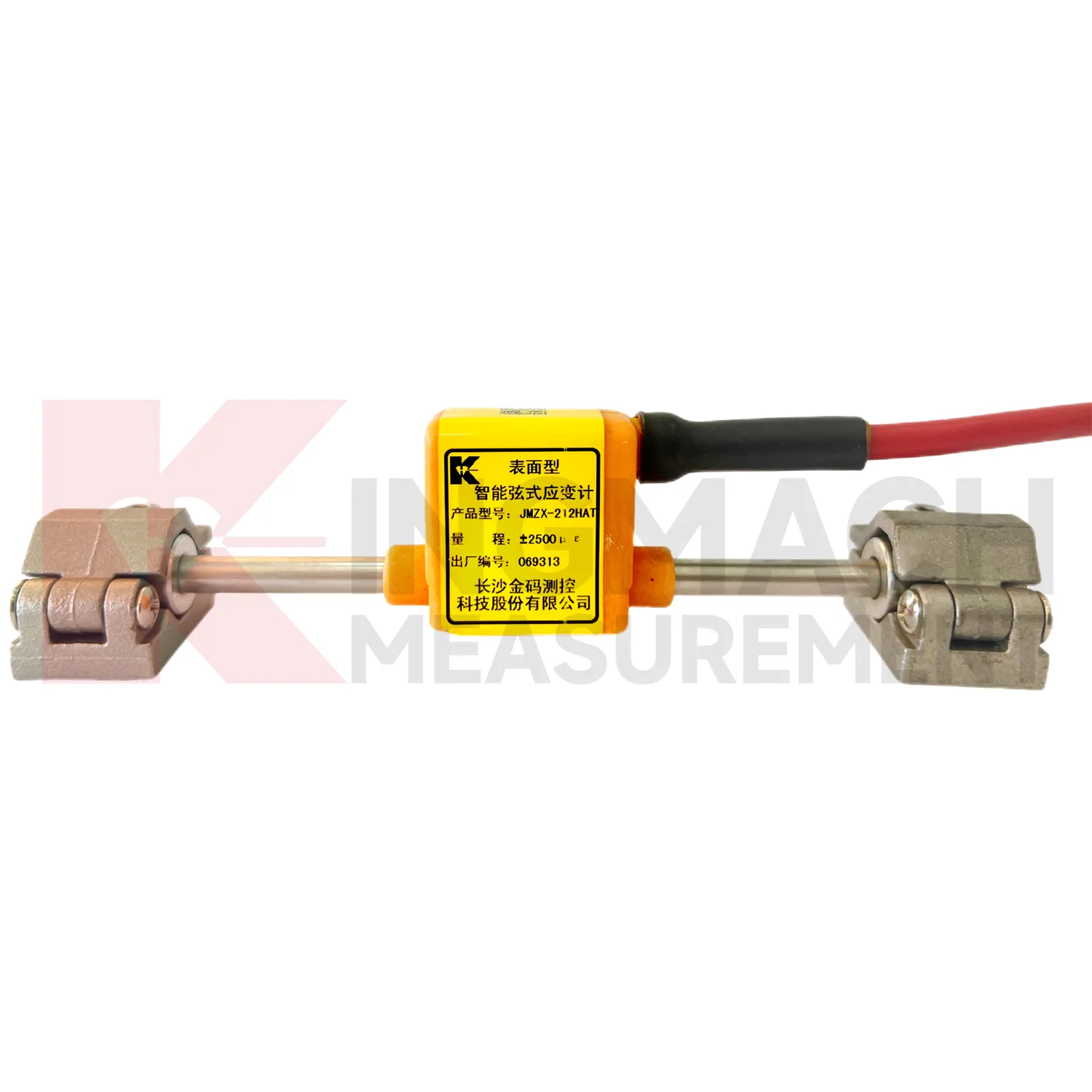

Dla inżynierów określających tensometry dla projektów infrastrukturalnych, Gama tensometrów z drutem wibracyjnym firmy Kingmach obejmuje konfiguracje tensometrów powierzchniowych, osadzonych, spawanych i prętów zbrojeniowych – z inteligentnymi opcjami wyjścia cyfrowego zaprojektowanymi do integracji z nowoczesnymi systemami monitorowania.

Wniosek

Konstrukcja pod obciążeniem zawsze się komunikuje. Komunikuje się poprzez mikrodeformacje, których żadne oko inspektora nie jest w stanie wykryć i żadne badanie wizualne nie jest w stanie ocenić ilościowo. Tensometry to instrumenty, które czynią komunikację zrozumiałą, przekształcając naprężenia mechaniczne na dane potrzebne inżynierom i właścicielom aktywów do podejmowania właściwych decyzji.

Korzyści wykraczają daleko poza pomieszczenie oprzyrządowania. Wczesne wykrycie ratuje życie i budżety. Walidacja projektu poprawia jakość przyszłych projektów. Ciągły monitoring umożliwia zdalny nadzór w dowolnej skali. Zgodność z przepisami staje się raczej dokumentalna niż zakładana. Konserwacja wydłuża żywotność aktywów. Zarządzanie ryzykiem finansowym poprawia się w sposób widoczny zarówno dla ubezpieczycieli, jak i inwestorów.

Właściwy czujnik, prawidłowo dobrany i prawidłowo zainstalowany, nie tylko rejestruje, co robi konstrukcja. Daje każdemu zainteresowanemu – inżynierowi, właścicielowi, organowi regulacyjnemu i ubezpieczycielowi – pewność, że konstrukcja zachowuje się tak, jak powinna, oraz potrzebne ostrzeżenie, gdy tak nie jest.

Jeśli specyfikujesz czujniki do nadchodzącego projektu, skontaktuj się z zespołem technicznym firmy Kingmach, podając parametry projektu, aby uzyskać zalecenie dotyczące wyboru czujnika dostosowanego do typu konstrukcji, warunków instalacji i celów monitorowania.

Często zadawane pytania

1. Jakie typy tensometrów są najczęściej stosowane w budownictwie cywilnym?

Tensometry z drutem wibracyjnym (VW) są dominującym wyborem w przypadku stałych zastosowań monitorowania cywilnego i geotechnicznego. Są one dostępne w konfiguracjach do montażu powierzchniowego, osadzania, spawania powierzchniowego i tensometrów do prętów zbrojeniowych, aby dopasować je do różnych elementów konstrukcyjnych i warunków instalacji. Ich zasada częstotliwości wyjściowej zapewnia stabilne, długoterminowe odczyty, których rezystancyjne mierniki foliowe nie są w stanie wiarygodnie utrzymać w trakcie wieloletnich programów monitorowania.

2. Jak długo wytrzymują wbudowane tensometry w konstrukcjach betonowych?

Wysokiej jakości mierniki zanurzenia VW zostały zaprojektowane z myślą o żywotności przekraczającej 25 do 30 lat, jeśli są prawidłowo zainstalowane i zabezpieczone za pomocą odpowiedniego poprowadzenia kabli. Wiele instalacji monitorowania zapór i mostów generuje spójne dane od ponad dwudziestu lat. Długoterminowa wydajność zależy od jakości instalacji, ochrony kabla i stabilności kalibracji elementu czujnikowego – wszystkich czynników, które należy potwierdzić z producentem przed zakupem.

3. Czy tensometry mogą pracować w warunkach zanurzenia lub całkowitego zalania wodą?

Tak. Większość tensometrów VW do użytku cywilnego ma stopień wodoodporności IP68 i jest specjalnie zaprojektowana do pracy pod wodą w środowisku morskim, konstrukcjach zatrzymujących wodę i nasyconym podłożu. Modele osadzania stosowane w monitorowaniu zapór i fundamentów przybrzeżnych rutynowo działają poniżej zwierciadła wody lub w korpusie konstrukcji zatrzymujących wodę przez cały projektowany okres użytkowania.

4. Jaka jest różnica pomiędzy tensometrem do montażu powierzchniowego a tensometrem do wbudowania?

Wskaźnik do montażu powierzchniowego instaluje się na zewnątrz istniejącej konstrukcji — przykleja się ją żywicą epoksydową lub przykręca przez wsporniki — po zakończeniu budowy. Mierzy odkształcenie na powierzchni konstrukcyjnej. Wskaźnik osadzenia jest wlewany bezpośrednio do świeżego betonu podczas budowy i mierzy odkształcenie w korpusie elementu konstrukcyjnego. Wskaźniki osadzania dostarczają danych o stanie naprężeń wewnętrznych masy betonowej, do których instrumenty powierzchniowe nie mają dostępu, i pozostają na miejscu trwale jako część konstrukcji.

5. W jaki sposób tensometry integrują się z nowoczesnymi platformami monitorowania stanu konstrukcji?

Inteligentne tensometry VW z cyfrowym wyjściem RS-485 łączą się bezpośrednio z kompatybilnymi rejestratorami danych, które przesyłają odczyty do platform monitorowania w chmurze lub lokalnych za pośrednictwem sieci komórkowych, satelitarnych lub przewodowych. Platformy te wyświetlają dane dotyczące naprężeń w czasie rzeczywistym, stosują progi alarmowe i generują automatyczne raporty dla zespołów ds. zgodności i konserwacji. Integracja wymaga kompatybilnego sprzętu do rejestratora danych i łączności sieciowej w miejscu monitorowania – oba te czynniki należy określić przy wyborze czujnika na etapie planowania projektu.
