Jak wybrać odpowiedni czujnik tensometryczny: przewodnik wyboru inżyniera geotechnicznego

Niedopasowany czujnik tensometryczny w projekcie monitorowania kotwicy tamy nie tylko generuje złe dane, ale stwarza zagrożenie dla bezpieczeństwa. Dryf danych gromadzi się po cichu. Krytyczne alerty są pomijane. Ostatecznie w połowie projektu zespoły staną przed kosztowną przebudową oprzyrządowania. Scenariusz ten ukazuje trudną rzeczywistość w inżynierii geotechnicznej. Ogniwa obciążnikowe nie są elementami wymiennymi. Wybranie niewłaściwego typu prowadzi do naruszenia integralności danych, opóźnień w projekcie lub poważnych zagrożeń bezpieczeństwa. Musisz zrozumieć, jak wybrać odpowiednie ogniwo obciążnikowe do konkretnego zastosowania. Artykuł ten zapewnia praktyczne ramy decyzyjne dla inżynierów i zespołów zakupowych, umożliwiające wybór czujników monitorowania konstrukcji z całkowitą pewnością.

Co właściwie mierzy ogniwo obciążnikowe (a czego nie)

Ustalmy podstawową jasność. Ogniwo obciążnikowe przetwarza siłę mechaniczną na mierzalny sygnał elektryczny. Nie tylko „mierzy wagę”. Należy rozróżnić pomiar siły, pomiar ciśnienia i pomiar przemieszczenia. Łączenie tych odrębnych koncepcji często prowadzi do niedopasowania instrumentów.

W monitorowaniu geotechnicznym i konstrukcyjnym dominującym wyborem jest czujnik tensometryczny z drutem wibracyjnym. Różni się znacznie od typów tensometrów powszechnie spotykanych w standardowych warunkach przemysłowych. Co więcej, w branży rozróżnia się obecnie ogniwa obciążnikowe konwencjonalne i „inteligentne”. Inteligentne czujniki posiadają wbudowane przetwarzanie sygnału, wyjście cyfrowe i możliwości wieloparametrowe. Teraz, gdy rozumiemy ich podstawową funkcję, musimy ocenić środowisko operacyjne.

Czynnik decyzyjny 1: Najpierw zdefiniuj środowisko pomiarowe

Przed rozważeniem typu ogniwa obciążnikowego należy zdefiniować środowisko pomiarowe. Takie podejście zmienia proces selekcji i wykracza poza ogólne porównania w arkuszach specyfikacji.

Środowiska kontaktu z glebą i skałami wymagają specjalnych projektów. Ogniwa ciśnieniowe gruntu wymagają konstrukcji o płaskiej powierzchni i dużej powierzchni, aby uśrednić koncentrację naprężeń. Rodzina czujników ciśnienia gruntu Kingmach (typu vw i smart) służy dokładnie temu celowi. Czujnik obciążenia punktowego będzie systematycznie dawać fałszywe odczyty materiałów wypełniających. Środowisko pręta kotwiącego, pala i środowiska po sprężaniu narzucają różne kształty. Puste lub pełne czujniki wagowe muszą być dokładnie dopasowane do średnicy śruby lub liny i wielkości naprężenia wstępnego.

Deskowania konstrukcyjne i prace tymczasowe wymagają solidnych czujników. Mierniki siły osiowej szalunków, takie jak inteligentny miernik siły osiowej szalunków (VW) JMZX-39XXHAT zapewniają możliwość szybkiego odczytu i solidną tolerancję obsługi. Konteksty związane z wodą i różnicą ciśnień wymagają piezometrów i mierników poziomu wody przy różnicy ciśnień. Inżynierowie określają je, gdy „siła” ma charakter hydrostatyczny. Należy pamiętać, że środowiska przemysłowe i geotechniczne różnią się zasadniczo. Trwałość instalacji, czas narażenia, wibracje i kontekst regulacyjny – wszystko to zmienia się w zależności od środowiska.

5 pytań, na które należy odpowiedzieć, zanim określisz

Przed określeniem modelu ogniwa obciążnikowego odpowiedz na 5 pytań dotyczących środowiska:

1. Jaki materiał otacza czujnik?
2. Czy obciążenie jest dynamiczne czy statyczne?
3. Czy czujnik będzie narażony na zanurzenie lub wilgoć?
4. Jak długo będzie trwał program monitoringu?
5. Jakie są ograniczenia przestrzenne dotyczące instalacji?

Typ środowiska		Zalecany typ czujnika	Przykładowy model Kingmacha
Geotechniczne	Kontakt z gruntem i wypełnieniem (nasypy, ściany oporowe, konstrukcje zakopane)	Płaska komora pomiaru ciśnienia gruntu o dużej powierzchni	Czujnik ciśnienia gruntu typu VW i Smart
	Pręt kotwowy, pal i naprężanie (Kotwy do skał, kotwy gruntowe, kable naprężone)	Puste ogniwo obciążnikowe	Puste ogniwo obciążnikowe JMZX-3XXXHAT
Strukturalny	Głęboki fundament i podpory stalowe tunelu (Rozpórki usztywniające, żebra stalowe, wykładziny tuneli)	Miernik siły osiowej/obciążenia (montaż kłowy)	Miernik obciążenia osiowego (typ VW i Smart) JMZX-38XXHAT
	Szalunki konstrukcyjne i prace tymczasowe (Wylewki betonowe, szalunki, ramy szalunkowe)	Miernik siły osiowej szalunków	Inteligentny miernik siły osiowej szalunków (VW) JMZX-39XXHAT
	Ściskanie pomiędzy sztywnymi powierzchniami (łożyska mostowe, podstawy kolumn, ramy do prób obciążeniowych)	Solidne ogniwo obciążnikowe	Stałe ogniwo obciążnikowe Stałe ogniwo obciążnikowe JMZX-34XXHAT
Woda/ciśnienie	Ciśnienie wody porowej w glebie nasyconej (Nasypy, rdzenie zapór, zbocza, wypełnienia)	Piezometr	Inteligentne piezometry (VW) JMZX-55XXHAT
	Poziom wód gruntowych w odwiertach i studniach (Badanie terenu, kontrola odwadniania, przesiąkanie tamy)	Różnicowy miernik poziomu wody	Różnicowy miernik poziomu wody
Przemysłowe/precyzyjne	Kompaktowe systemy mechaniczne (Wąskie powierzchnie konstrukcyjne, cienkie komponenty, integracja w niewielkiej przestrzeni)	Tensometryczny czujnik tensometryczny (zminiaturyzowany)	Tensometryczny czujnik tensometryczny
Przemysłowy	Wykopy górnicze i podziemne (belki nośne, elementy wzmacniające, strefy nacisku skał)	Tensometryczny czujnik tensometryczny na elementach nośnych/wzmacniających	Tensometryczny czujnik tensometryczny

Poznaj cały produkt ogniw obciążnikowych Kingmach: Kategoria ogniwa obciążnikowego

Czynnik decyzyjny 2: Dopasuj typ ogniwa obciążnikowego do konfiguracji siły

Następnie należy dopasować typ ogniwa obciążnikowego do konkretnej konfiguracji siły.

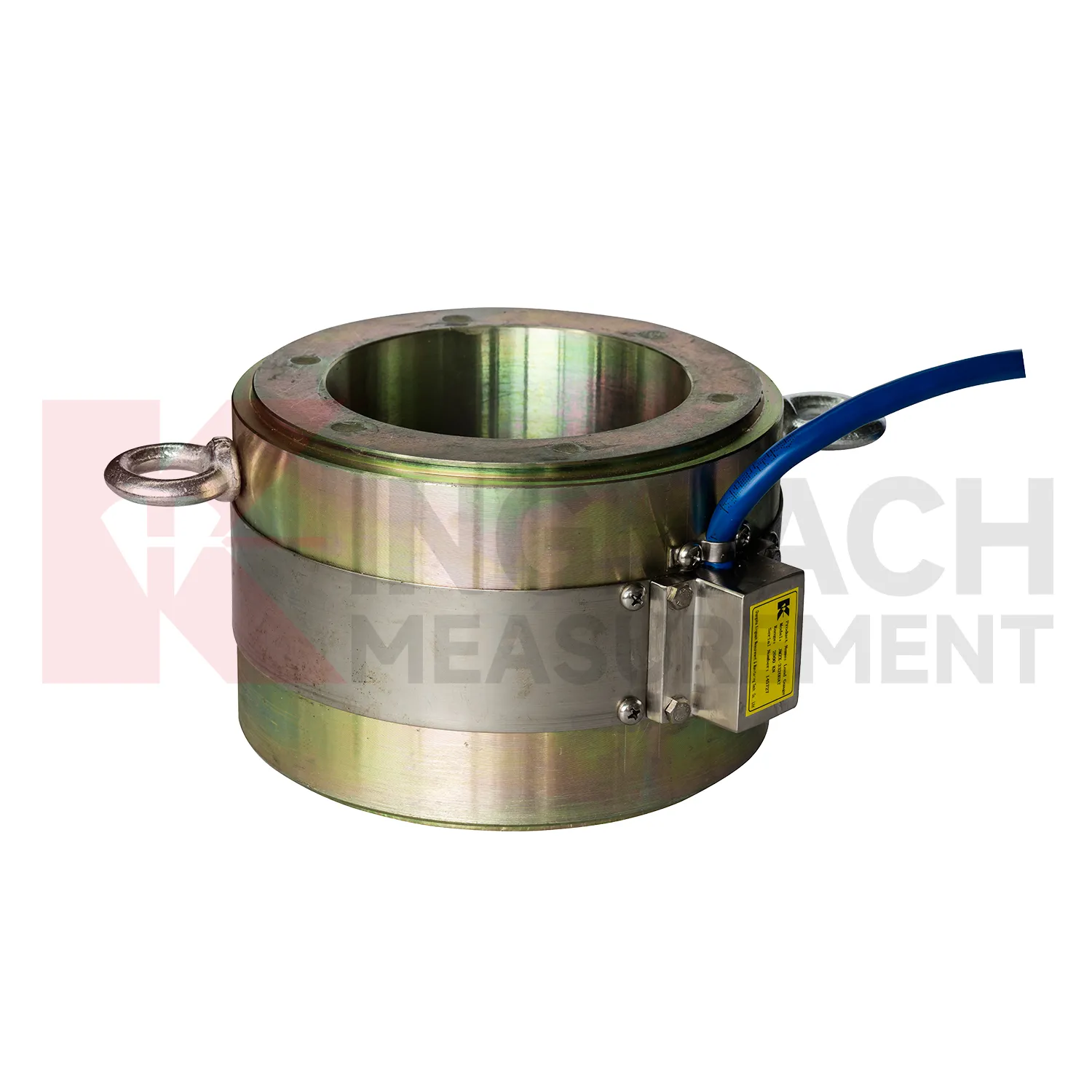

• Puste ogniwa obciążnikowe (np. JMZX-3XXXHAT ): Mają one konstrukcję z otworami przelotowymi dla prętów kotwowych, śrub skalnych i głowic pali. Siła przechodzi bezpośrednio przez środek. Idealnie nadają się do monitorowania po instalacji bez zakłócania elementu konstrukcyjnego.
• Stałe ogniwa obciążnikowe (np. JMZX-34/35/36XXHAT ): Te kolumnowe elementy ściskane są umieszczone pomiędzy powierzchniami konstrukcyjnymi. Samo ogniwo staje się wkładem nośnym. Idealnie pasują do wyższych zakresów wydajności.

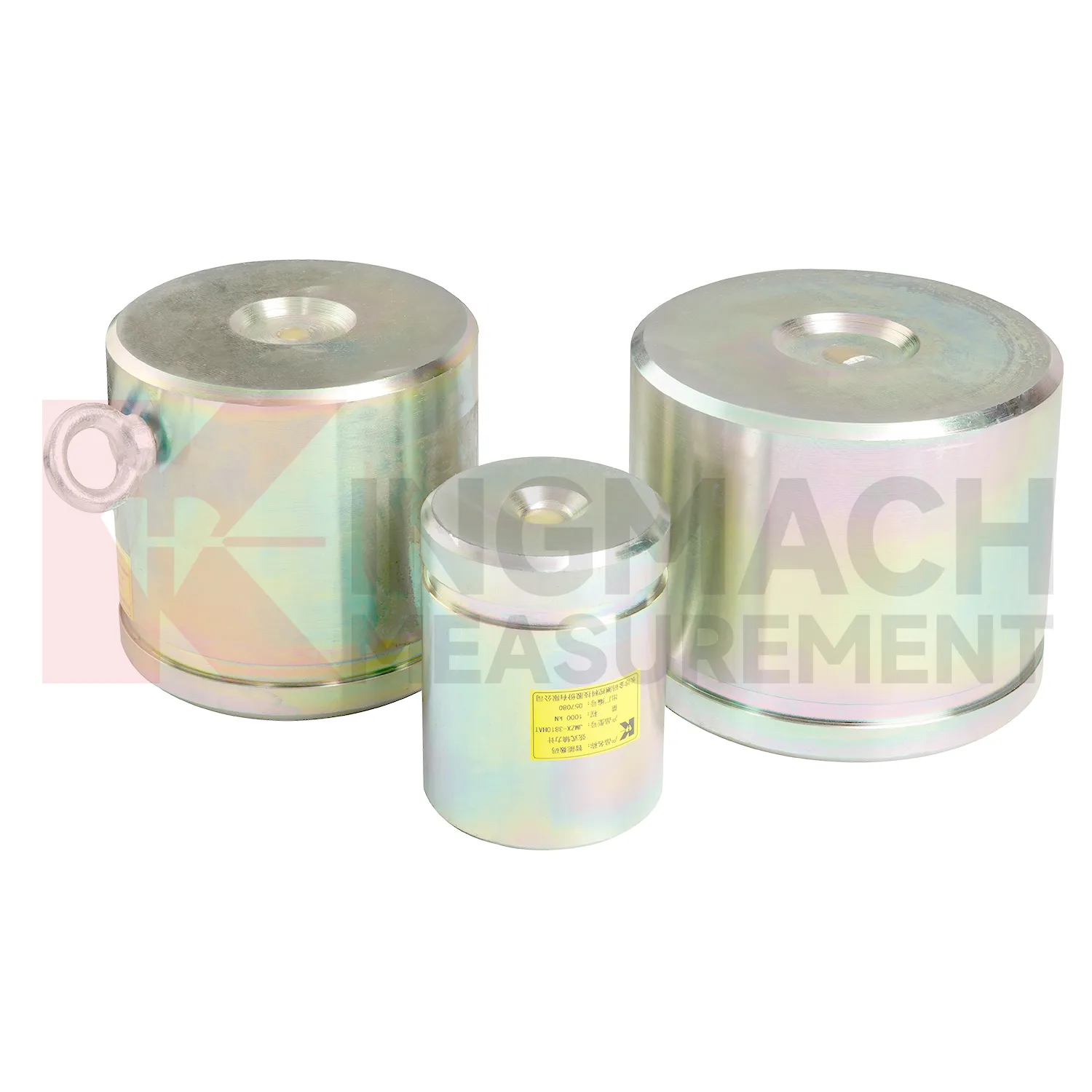

• Mierniki obciążenia osiowego (np. JMZX-38XXHAT ): Inżynierowie optymalizują je pod kątem monitorowania kabli i rozpórek. Rejestrują zmiany naprężenia wstępnego w czasie. Funkcja ta ma kluczowe znaczenie dla długoterminowej wydajności mostów i ścian oporowych.
• Komórki ciśnienia gruntu (np. JMZX-50/51XXAT ): Te płaskie komórki o dużej średnicy mierzą naprężenia na granicy faz gleba-struktura. Duży wariant „51” nadaje się do zastosowań przy nasypach i tamach o dużym obciążeniu.

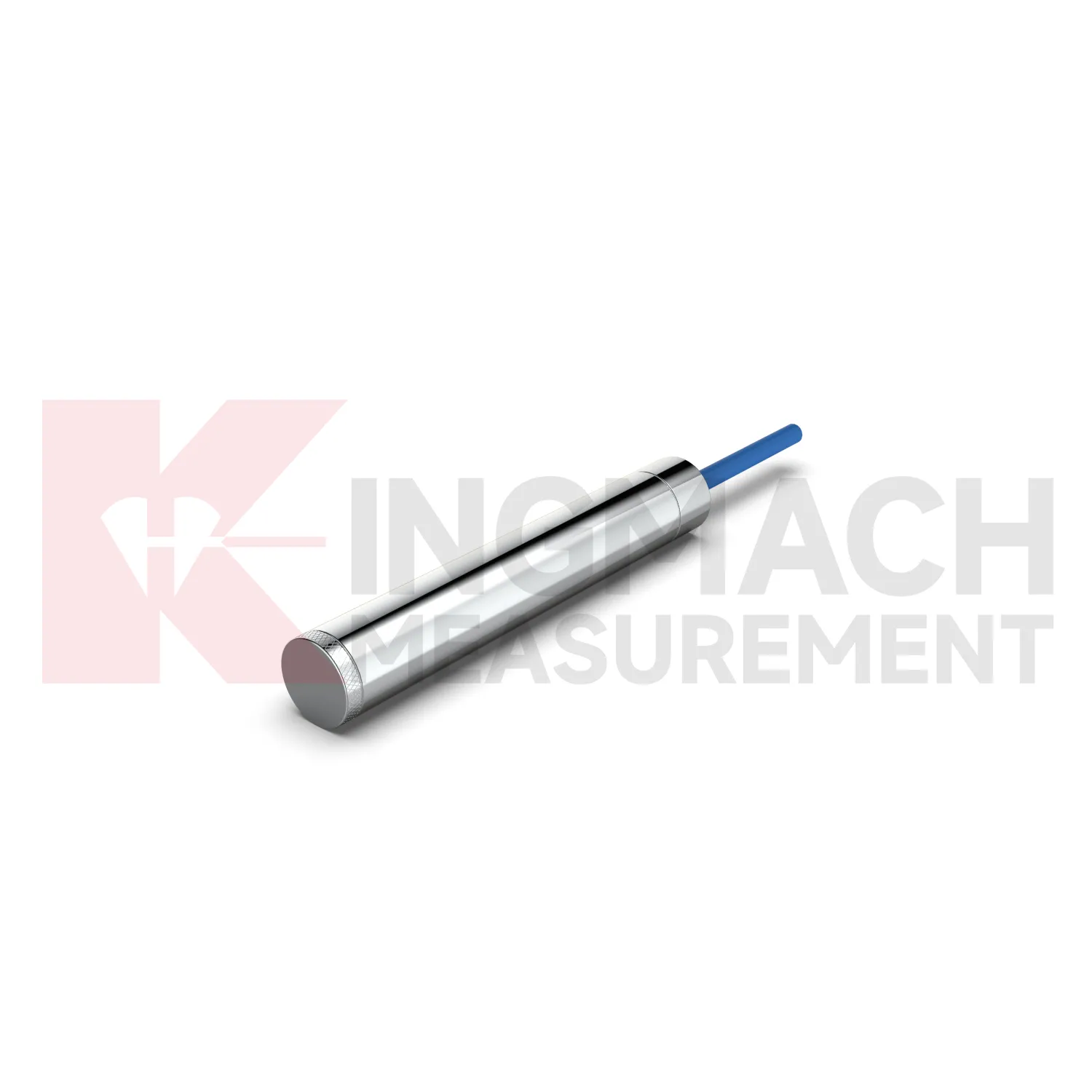

• Piezometry (np. JMZX-55XXHAT ): Inżynierowie wybierają je, gdy „obciążeniem” jest ciśnienie wody. Inteligentne typy drutów wibracyjnych umożliwiają długoterminowe monitorowanie wód gruntowych i ciśnienia w porach.

Czynnik decyzyjny 3: wydajność, dokładność i pułapka nadmiernej specyfikacji

Ostrożnie podchodź do kwestii wydajności, aby uniknąć typowego błędu zakupowego polegającego na zawyżaniu specyfikacji. Wiele zespołów kupuje w oparciu o maksymalną pojemność, a nie rzeczywisty zasięg operacyjny. Na przykład umieszczenie ogniwa 5000 kN w aplikacji 400 kN wymusza na nim pracę w najniższych 8% jego zakresu. Rozdzielczość i powtarzalność gwałtownie spadają przy skrajnych zakresach. Ogólną zasadą jest wybieranie ogniwa, którego oczekiwane obciążenie robocze mieści się w przedziale od 40% do 80% jego pojemności znamionowej.

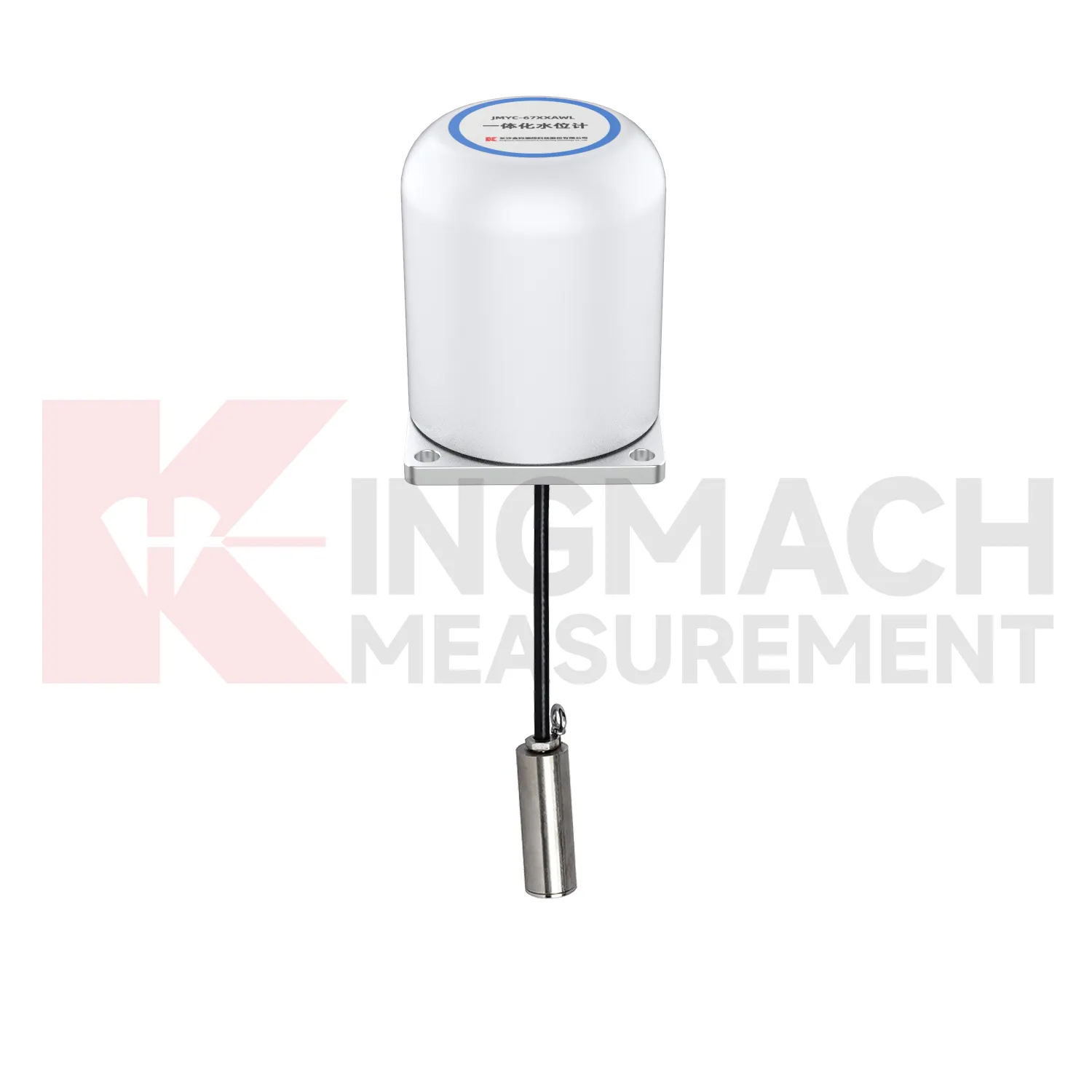

Musisz także zrozumieć klasy dokładności. Dokładność laboratoryjna różni się drastycznie od dokładności zainstalowanej. Wpływ temperatury, obciążenie mimośrodowe i długość kabla zmieniają wydajność pola. Ogniwa szerokiego zasięgu, takie jak JMYC-67XXAWL miernik różnicy ciśnień , oferują elastyczność. Należy ocenić, kiedy oszczędzają koszty, a kiedy rezygnują z rozdzielczości. Na koniec należy wziąć pod uwagę stabilność długoterminową. Wibracyjne czujniki drutowe wykazują doskonałe zachowanie przy pełzaniu i zerowym dryfowaniu w wieloletnich programach monitorowania. W tych scenariuszach generalnie przewyższają rezystancyjne typy tensometrów.

Czynnik decyzyjny 4: wykrywanie konwencjonalne a inteligentne

Musisz zdecydować, kiedy liczy się inteligencja pokładowa. Konwencjonalne czujniki drutowe wibracyjne wysyłają sygnał częstotliwościowy. Wymagają zewnętrznego odczytu lub rejestratora danych. Oferują najniższy koszt jednostkowy, wysoką niezawodność i sprawdzoną przez dziesięciolecia wydajność.

Z kolei czujniki inteligentne (HAT) zawierają wbudowany mikroprocesor. Procesor ten obsługuje kondycjonowanie sygnału, kompensację temperatury i cyfrowe wyjście RS-485/SDI-12. Ta inteligencja eliminuje hałas w przypadku długich kabli w dużych lokalizacjach. W przypadku dużych układów składających się z 20 lub więcej instrumentów należy wybrać inteligentne czujniki. Doskonale sprawdzają się także w zdalnych lokalizacjach lub projektach wymagających bezpośredniej integracji z platformami danych SCADA lub IoT. Konwencjonalne czujniki są wystarczające w przypadku programów odczytu ręcznego lub liczenia w małych lokalizacjach. Należy dokładnie rozważyć całkowity koszt posiadania. Inteligentne czujniki kosztują więcej na początku, ale zmniejszają liczbę kanałów rejestratora danych, złożoność okablowania i wizyty konserwacyjne w typowym 5-letnim okresie monitorowania.

Czynnik decyzyjny 5: Integracja systemu

Ogniwo obciążnikowe nie jest całym systemem. Sam czujnik wagowy generuje dane, ale system monitorowania zapewnia wgląd. Należy określić odczyty, rejestratory danych, oprogramowanie do wizualizacji i progi alarmowe.

Najpierw upewnij się, że sygnał jest kompatybilny. Typ wyjścia musi idealnie pasować do systemu akwizycji danych. Równie istotne są kwestie dotyczące okablowania. Oceń długość kabla pod kątem potencjalnej degradacji sygnału. W przypadku tras podziemnych lub podwodnych należy używać opancerzonego kabla oprzyrządowania. Pomyśl o mechanizmach wizualizacji i ostrzegania. Zautomatyzowane pulpity nawigacyjne przekształcają surowe odczyty obciążenia w przydatne informacje dotyczące bezpieczeństwa. Inteligencja ta jest niezbędna do monitorowania tam, zarządzania wykopami pod fundamenty i stanu mostu. Poszukaj pakietów rozwiązań dostosowanych do konkretnego projektu, dostosowanych do typu Twojej infrastruktury.

Praktyczna lista kontrolna wyboru

Typowe błędy przy wyborze (i jak ich unikać)

1. Niewłaściwe ukierunkowanie branży: Określanie przemysłowych czujników wagowych do zastosowań geotechnicznych jest niebezpieczne. Mają niewłaściwą obudowę, niewystarczające wskaźniki ochrony i brak danych dotyczących długoterminowej stabilności.

2. Ignorowanie metodologii instalacji: Pusta komórka wymaga idealnego ustawienia osiowego. Niedoświadczona załoga może powodować błędy mimośrodu obciążenia, które niszczą dane przez cały okres monitorowania.

3. Kupowanie po cenie jednostkowej: Zakupy oparte wyłącznie na cenie za czujnik i ignorowaniu całkowitego kosztu systemu oprzyrządowania prowadzą do przekroczenia budżetu.

4. Przemyślane gromadzenie danych: Traktowanie systemu gromadzenia danych po namyśle stwarza ogromne luki w kompatybilności.

5. Zaniedbywanie konserwacji: Brak planowania ponownej kalibracji lub wymiany czujnika w programach monitorowania bezpieczeństwa zapór na ponad 10–20 lat zagraża bezpieczeństwu w perspektywie długoterminowej.

Właściwy czujnik, właściwy projekt, właściwy partner

Wybór odpowiedniego czujnika gwarantuje powodzenie Twojego projektu. Musisz zdefiniować środowisko pomiarowe, dopasować konfigurację sił, zoptymalizować zakres wydajności, wybrać odpowiedni poziom inteligencji i dokładnie zaplanować integrację systemu. Złożone projekty odnoszą ogromne korzyści z wczesnego dialogu inżynierskiego, a nie z prostych porównań arkuszy danych.

Zespół techniczny Kingmach zapewnia bezpłatne przeglądy wymagań projektu. Prześlij parametry swojego projektu i otrzymaj zalecaną specyfikację czujnika w ciągu 48 godzin.→ [Uzyskaj bezpłatną rekomendację techniczną]

Ta bezpłatna konsultacja pomaga zapewnić optymalny wybór instrumentu. Możesz zapoznać się z naszymi odpowiednimi studiami przypadków projektów, aby pogłębić swoje zaangażowanie. Przeglądaj nasze kompleksowe Obciążenie ogniwa aby znaleźć instrument dokładnie odpowiadający Twoim potrzebom. Zapewniamy solidne, długoterminowe usługi wsparcia i kalibracji w celu ochrony Twojej infrastruktury.

Często zadawane pytania

---
