Przewodnik po specyfikacji miernika przemieszczenia firmy Kingmach

Zacznij od ruchu, który chcesz zmierzyć

Zdefiniuj tryb przemieszczenia przed porównaniem arkuszy danych. Miernik pęknięć mierzący złącze o średnicy 20 mm nie rozwiązuje tego samego problemu, co urządzenie GNSS śledzące ruch zbocza, czujnik linowy mierzący duży przesuw lub wielopunktowy odczyt licznika w różnych warstwach skał. Zasięg, metoda instalacji i interpretacja danych zależą od typu ruchu.

Zakres przemieszczeń firmy Kingmach obejmuje przemieszczenie liniowe, szerokość pęknięcia, ruch złącza dylatacyjnego, przemieszczenie powierzchni na dużą skalę, deformację geosiatki, osiadanie szalunków, przemieszczenie otaczającej skały i przemieszczenie podłoża skalnego. Najpierw wybierz w aplikacji strukturę pomiaru, a następnie doprecyzuj specyfikację numeryczną.

• Aby sprawdzić szerokość pęknięcia lub złącza, sprawdź krótki zasięg, rozdzielczość, podstawę montażową, pręt pomiarowy i stabilność długoterminową.
• W przypadku względnego przemieszczenia mostu, tamy, linii kolejowej lub budynku sprawdź dokładność, wpływ temperatury, wodoodporność i zgodność akwizycji.
• W przypadku monitorowania zboczy lub osuwisk sprawdź zasięg, komunikację, moc, odporność na warunki atmosferyczne i pracę bez nadzoru.
• W przypadku warstw skalnych lub deformacji podłoża skalnego należy sprawdzić konstrukcję kotwy, metodę wiercenia i cementowania, punkty pomiarowe i głębokość montażu.
• W przypadku monitorowania szalunków i konstrukcji należy sprawdzić zabezpieczenie, niezawodność reakcji, montaż tymczasowy i integrację alarmów.

Specyfikacje miernika przemieszczenia rdzenia do porównania

Zasięg: unikaj zarówno niedowymiarowania, jak i niepotrzebnego przewymiarowania

Czujnik o zbyt małym zasięgu może osiągnąć swój limit podczas ważnego wydarzenia. Czujnik o znacznie większym zasięgu niż wymaga tego projekt, może zwiększyć koszty, nie poprawiając widoczności małych ruchów. Przed wybraniem zakresu oszacuj ruch normalny, sezonowy, na etapie budowy i na poziomie ostrzegawczym.

Do krótkich ruchów konstrukcyjnych, Kingmach Miernik przemieszczenia różnicowego JMDL-52XXADT jest dostępny w zakresach 20 mm, 50 mm i 100 mm. The Inteligentny miernik pęknięć JMDL-22XXAT obejmuje modele 20 mm, 50 mm, 100 mm i 200 mm. Na dłuższe podróże, JMLS-22XXADT Czujnik przemieszczenia liny stalowej obejmuje opcje 0-500 mm, 0-1000 mm i 0-2000 mm.

Dodaj margines dla ruchu, który wyzwala działanie inżynieryjne, a nie dowolny procent. Czujnik powinien wychwycić zdarzenie ostrzegawcze, nie pracując tak daleko poniżej pełnej skali, aby wybrany zakres miał niewielką wartość praktyczną przy normalnym monitorowaniu trendu.

Rozdzielczość i dokładność odpowiadają na różne pytania

Rozdzielczość to najmniejszy wyświetlany przyrost. Dokładność to oczekiwana różnica między raportowaną wartością a rzeczywistym przemieszczeniem. Miernik może wskazywać 0,01 mm, a jego dokładność wyrażana jest jako procent pełnej skali, dlatego te dwie wartości należy przeglądać łącznie.

JMDL-52XXADT ma rozdzielczość 0,01 mm i dokładność +/-0,1% FS. Inteligentny miernik przemieszczenia ogólnego przeznaczenia ma rozdzielczość 0,01 mm i dokładność 0,5% pełnej skali. Model magnetostrykcyjny jest określony przy rozdzielczości 0,01 mm i dokładności +/-0,05% FS. Rozdzielczość wpływa na widoczność małych trendów; dokładność wpływa na pewność wartości bezwzględnej.

Nie ustawiaj progu alarmowego na podstawie samego przyrostu wyświetlacza. Uwzględnij dokładność, powtarzalność, wpływ temperatury, ruch instalacji i margines decyzyjny projektu, aby ograniczyć uciążliwe alarmy i fałszywe interpretacje.

Dopasuj zasadę wykrywania do miejsca

Zasada wykrywania wpływa na dryf, trwałość, instalację, konserwację i zachowanie sygnału. Mierniki indukcyjne z modulacją częstotliwości nadają się do wielu zadań związanych z przemieszczeniami konstrukcyjnymi i złączami dylatacyjnymi, ponieważ ich architektura cyfrowa umożliwia stabilne monitorowanie na duże odległości. Czujniki linowe obsługują dłuższe przemieszczenia lub ścieżki ruchu pośredniego, natomiast GNSS obsługuje ruch powierzchniowy na dużą skalę w odległych punktach.

The JMCW-21XXADT Magnetostrykcyjny miernik przemieszczenia jest uzupełniającą opcją bezkontaktową w ofercie przemieszczeń Kingmach; nie jest to czujnik przemieszczenia z wibrującym drutem. Jego bezkontaktowa konstrukcja jest przeznaczona do zastosowań, w których przydatne jest zmniejszone zużycie mechaniczne i bezwzględny pomiar położenia liniowego. Opublikowana specyfikacja obejmuje stopień ochrony IP67, komunikację RS485 i pracę w zakresie od -30 C do +80 C.

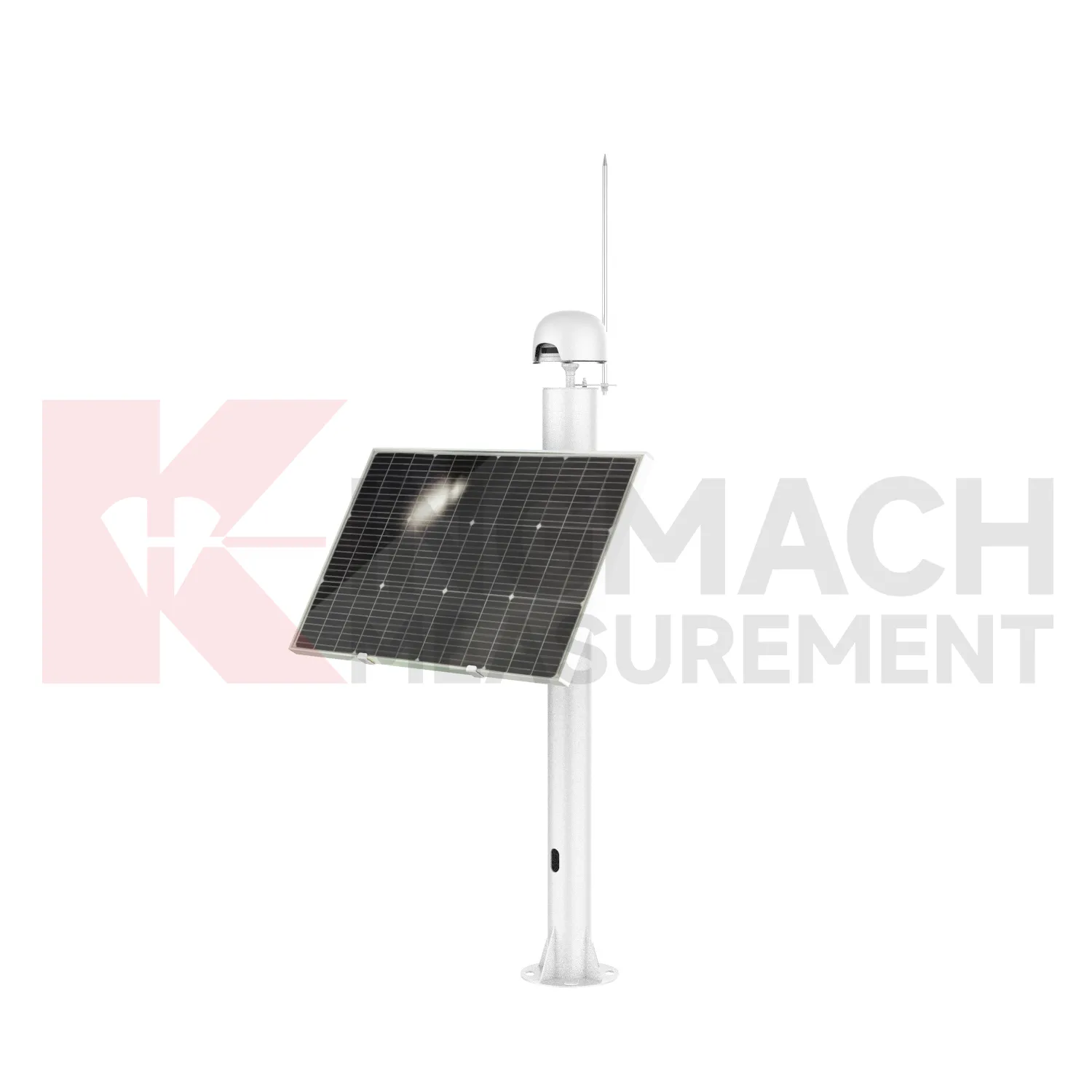

W przypadku zdalnego ruchu powierzchniowego, Zintegrowany GNSS JMBD-1050YT obsługuje pozycjonowanie w wielu konstelacjach, komunikację 4G i RS485, zasilanie energią słoneczną i baterią litową, stopień ochrony IP67 i zakres środowiskowy od -40 C do +85 C. Wybierz GNSS, gdy wymaganym wyjściem jest ruch pozycyjny na większym obszarze, a nie lokalne przemieszczenie stawu.

Temperatura ekranu, woda, kurz i narażenie na działanie prądu elektrycznego

Miejsca monitoringu cywilnego narażają czujniki na deszcz, kondensację, kurz, błoto, wibracje, ciągnięcie kabli, korozyjne powietrze i zakłócenia elektryczne. Traktuj ograniczenia dotyczące uszczelnienia i środowiska jako podstawowe kryteria wyboru. Odpowiednia zasada wykrywania może nadal zawieść, jeśli obudowa, złącze, wejście kabla lub orientacja montażu nie odpowiadają miejscu.

Porównaj zasięg działania z mikroklimatem instalacji, a nie z pobliską stacją pogodową. W galerii tamy, wykładzinie tunelu, pomoście mostu i odsłoniętym zboczu mogą panować bardzo różne warunki temperaturowe i wilgotnościowe. W ramach projektu instalacji przejrzyj ochronę kabli, uszczelnienie złączy, drenaż, uziemienie i ochronę przed przepięciami.

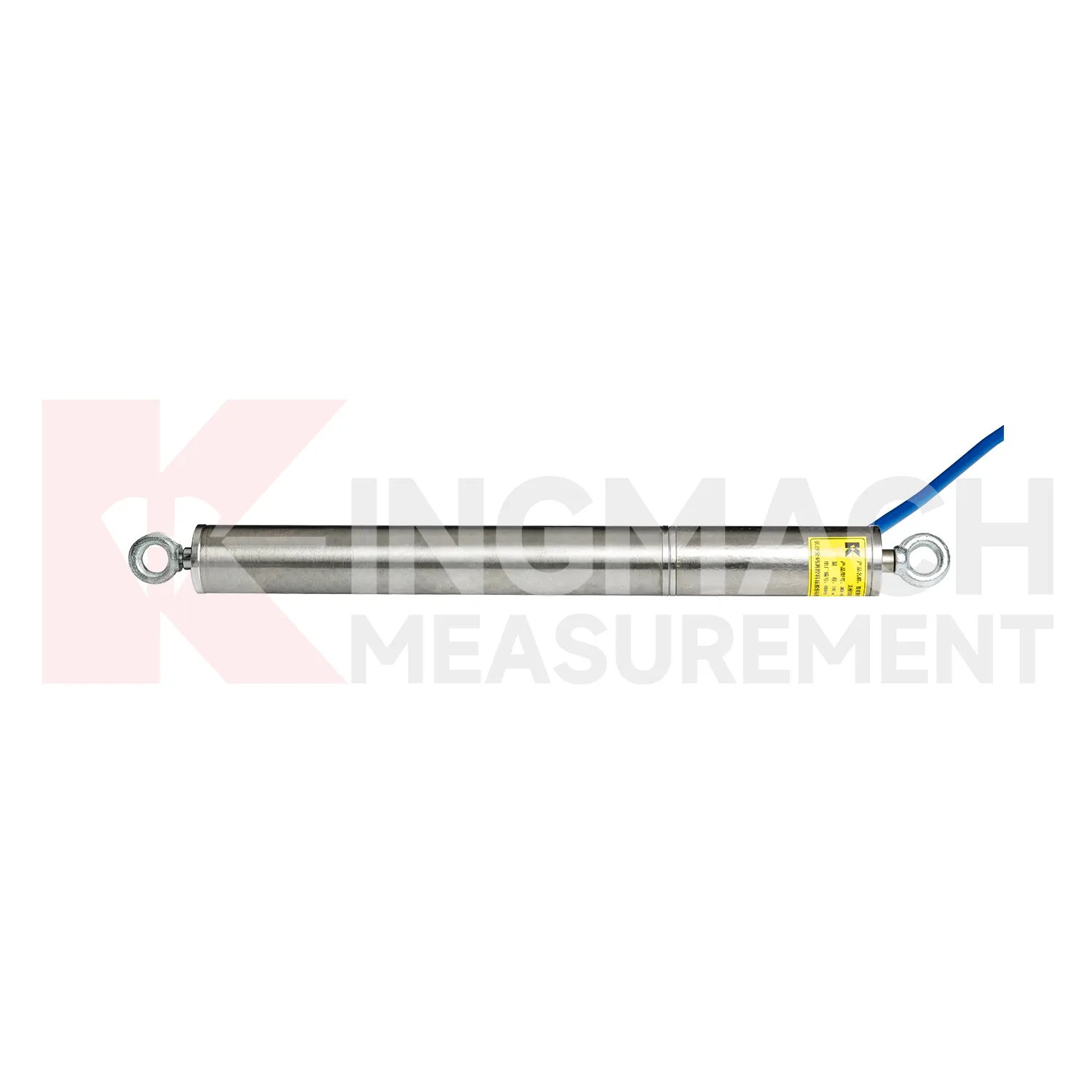

Linowy czujnik przemieszczenia firmy Kingmach ma stopień ochrony IP67 i zakres od -30°C do +70°C. Miernik magnetostrykcyjny ma stopień ochrony IP67 i zakres od -30°C do +80°C. JMDL-49XXAT Inteligentny miernik przemieszczenia szalunków / drutu stalowego ma stopień ochrony IP68, co może pasować do instalacji narażonych na większe narażenie na wodę i kurz, jeśli jego konstrukcja pomiarowa również pasuje do projektu.

Potwierdź kompletny łańcuch komunikacji i przejęć

Miernik przemieszczenia tworzy użyteczną informację tylko wtedy, gdy sygnał dociera do systemu, który przechowuje, sprawdza i raportuje wynik. Przed zakupem sprawdź tryb komunikacji, długość kabla, prędkość transmisji, jeśli ma to zastosowanie, zgodność rejestratora, zasilanie, uziemienie, ochronę przeciwprzepięciową, konwersję jednostek inżynieryjnych, synchronizację czasu i kontrolę jakości danych.

RS485 jest powszechny w wytrzymałym monitorowaniu cyfrowym, ponieważ obsługuje integrację w terenie i dłuższe przebiegi kablowe. Odległe punkty mogą również wymagać łączności 4G, ładowania energią słoneczną lub zasilania bateryjnego. Przejrzyj czujnik, kabel, rejestrator, obudowę, oprogramowanie, logikę alarmu i dostęp konserwacyjny jako jeden system, a nie oddzielne elementy.

The JMDL-21XXAT Inteligentny miernik przemieszczenia ogólnego przeznaczenia przechowuje informacje dotyczące identyfikacji i kalibracji czujnika oraz może pracować z automatyczną akwizycją w celu monitorowania bez nadzoru. Podczas przeglądu zapytania ofertowego potwierdź dokładny odczyt lub rejestrator, okablowanie, adresowanie, mapowanie oprogramowania i procedurę uruchomienia wybranego modelu.

Traktuj sprzęt instalacyjny jako część pomiaru

Pomiar przemieszczenia zależy od przeniesienia rzeczywistego ruchu na element czujnikowy bez luzów, błędów zgięcia, tarcia lub niezamierzonego unieruchomienia. Przed zatwierdzeniem czujnika zapoznaj się z rysunkiem montażowym. Geometria mocowania, oczekiwany kierunek ruchu, prowadzenie kabli, dostęp do zerowania i zabezpieczenie przed uszkodzeniami konstrukcyjnymi wpływają na jakość danych.

Przyrządy do pomiaru pęknięć wymagają stabilnych podstaw i odpowiednich prętów pomiarowych. The JMDL-24XXAT Inteligentny, elastyczny miernik przemieszczenia musi odkształcać się pod wpływem monitorowanej geosiatki lub materiału zbrojonego. The JMDL-31XXAT Inteligentny wielopunktowy miernik przemieszczenia wykorzystuje kotwy na różnych głębokościach z wierceniem, fugowaniem, rurami ochronnymi i sprzętem instalacyjnym.

W przypadku ruchu podłoża skalnego lub otaczających go skał, JMDL-32XXAT Inteligentny jednopunktowy miernik przemieszczenia skały macierzystej wykorzystuje kołnierz, czujnik, ściąg, głowicę kotwiącą i zespół rur PCV. Elementy te definiują sposób, w jaki czujnik podąża za ruchem górotworu, dlatego należy je uwzględnić w przeglądzie technicznym i wycenie, a nie traktować je jako akcesoria opcjonalne.

Mapa specyfikacji miernika przemieszczenia Kingmach

Sprawdzone przykłady projektów Kingmach

Most kolejowy Egongyan, Chongqing (2019)

The Projekt monitorowania mostu Egongyan Rail-only pokrycie siły kabla, ugięcie, pęknięcie i monitorowanie środowiska. Lista sprzętu projektu obejmuje inteligentny miernik pęknięć JMDL-22XXAT wraz ze sprzętem do pomiaru odkształcenia, obciążenia, pochylenia, przyspieszenia, temperatury i wilgotności, opadów, wiatru i zautomatyzowanego sprzętu do rejestracji. W przypadku zapytania ofertowego dotyczącego mostu ten przykład pokazuje, dlaczego miernik pęknięć powinien zostać określony jako część skoordynowanego łańcucha monitorowania. Kupujący powinni wspólnie określić zakres pęknięć lub złączy, miejsce montażu, narażenie na środowisko, interfejs akwizycji i próg alarmowy, zamiast wybierać miernik wyłącznie na podstawie rozdzielczości.

Przed rozpoczęciem instalacji zapisz linię bazową pomiaru, sprzęt ochronny, dostęp do inspekcji i kryteria akceptacji przekazania dla każdego punktu.

Droga ekspresowa Yuping-Panzhou, Guizhou (2023)

The Projekt autostrady Yuping-Panzhou obejmowały monitorowanie osiadania tunelu, zbieżności łuku talii, pęknięć i monitorowania naprężeń konstrukcyjnych. Lista zastosowań obejmuje inteligentny miernik pęknięć i laserowy pomiar przemieszczeń, a także przyrządy do pomiaru poziomu hydrostatycznego i naprężenia z wibrującym drutem. Ten przypadek wspiera wieloparametrowe podejście do deformacji tunelu: lokalne otwarcie pęknięć, zbieżność, osiadanie i odkształcenie odpowiadają na różne pytania inżynieryjne. W przypadku zamówienia należy określić, gdzie zainstalowany jest każdy punkt przemieszczenia, oczekiwany kierunek i wielkość ruchu, w jaki sposób odczyt dociera do platformy monitorującej oraz który próg inicjuje inspekcję lub eskalację.

Plan instalacji powinien również określać punkt odniesienia, tolerancję montażu, zabezpieczenie kabla, test uruchomienia i metodę dostępu w celu późniejszej konserwacji.

Wieża elektrowni wiatrowej Changde, Hunan (2025)

The Projekt wieży elektrowni wiatrowej Changde monitorowano osiadanie fundamentów, siłę odciągów, drgania konstrukcji, pęknięcia sekcji przejściowych i odkształcenia. Powiązane wyposażenie obejmuje czujnik przemieszczenia liny stalowej JMLS-22XXADT będący częścią szerszego pakietu czujników. Ten przykład jest przydatny, gdy należy monitorować ruch o długim skoku lub ruch pośredni za pomocą innych reakcji strukturalnych. Podczas wyboru należy określić ścieżkę przewodu, zakres ruchu, kierunek powrotu, stabilność montażu, ekspozycję obudowy, trasę komunikacyjną i dostęp do kontroli. Szczegóły te określają, czy czujnik podąża za ruchem konstrukcyjnym bez luzów, tarcia i zakłóceń mechanicznych.

Odbiór powinien obejmować kontrolowaną kontrolę podróży, odczyt linii bazowej, kontrolę kabla i potwierdzenie, że sygnał wyjściowy dociera do przypisanego kanału monitorowania.

Ceny, dokumentacja i warunki handlowe

Ceny liczników przemieszczeń zależą od dokładnego modelu, zakresu, mocy wyjściowej, długości kabla, sprzętu instalacyjnego, rejestratora, obudowy, systemu zasilania, oprogramowania, ilości, dokumentacji kalibracyjnej i zakresu dostawy. Bez tych danych publiczny zakres wartości dolara byłby mylący. Poproś o wycenę opartą na konfiguracji i porównaj dostawców z tym samym zestawieniem materiałów.

W przypadku JMDL-52XXADT aktualne informacje handlowe wskazują minimalne zamówienie na jedną sztukę, wynegocjowaną cenę, T/T z góry, opakowanie kartonowe lub w drewnianej skrzyni oraz wysyłkę w ciągu 30 dni od pełnej płatności. Potwierdź wszystkie warunki handlowe w formalnej ofercie, ponieważ konfiguracja, ilość, dostosowanie i harmonogram projektu mogą zmienić ostateczną ofertę.

• Podaj aplikację, oczekiwany ruch, wymagany zasięg, rozdzielczość, dokładność i próg alarmowy.
• Podaj temperaturę pracy, narażenie na wodę i kurz, trasę kabla, wymagania dotyczące zasilania, komunikacji i rejestratora danych.
• Wymień wymagane wsporniki, pręty, kotwy, kołnierze, rury ochronne, obudowy i usługi instalacyjne.
• Poproś o arkusz danych, informacje o kalibracji, definicję okablowania, instrukcję instalacji, warunki gwarancji, opakowanie, czas realizacji i odpowiednie dokumenty certyfikacyjne.

Lista kontrolna przed zakupem dla inżynierów

• Zdefiniuj typ przemieszczenia: szerokość pęknięcia, ruch złącza, osiadanie, długi przesuw, ruch powierzchniowy, ruch warstwy skalnej lub deformacja podłoża skalnego.
• Ustaw zakres z marginesem dla ruchu normalnego, sezonowego, na etapie budowy i na poziomie ostrzegawczym.
• Sprawdź razem rozdzielczość, dokładność, powtarzalność, stabilność i wpływ temperatury.
• Potwierdź obecność wody, kurzu, wibracji, korozji, wyładowań atmosferycznych i orientacji instalacji w punkcie pomiarowym.
• Sprawdź moc wyjściową, moc, długość kabla, zgodność rejestratora, mapowanie oprogramowania i zdalną komunikację.
• Przejrzyj wsporniki, podstawy, pręty, kotwy, kołnierze, rury ochronne i wymagania dotyczące fugowania.
• Poproś o dane kalibracyjne, identyfikację seryjną, szczegóły okablowania, rysunki instalacyjne i wskazówki dotyczące uruchomienia.
• Przed złożeniem zamówienia potwierdź konfigurację, ilość, opakowanie, dostawę, gwarancję, płatność i wsparcie posprzedażowe.

Często zadawane pytania

Uwaga końcowa: Przed zakupem należy sprawdzić każdą specyfikację pod kątem projektu projektu, środowiska lokalnego, progu monitorowania, rysunku instalacyjnego i architektury gromadzenia danych.
