Zapora

Automatyczne monitorowanie tamy to system techniczny wykorzystujący urządzenia czujnikowe i zdalne systemy danych rozmieszczone na korpusie zapory, fundamencie tamy i otaczających ją obszarach w celu ciągłego monitorowania stanu konstrukcji, warunków przesiąkania i bezpieczeństwa operacyjnego tamy pod wpływem ciśnienia wody, ruchu geologicznego i środowiska naturalnego. System ten pomaga ostrzegać przed zagrożeniami, takimi jak deformacja tamy i przesiąkanie, zapewniając w ten sposób bezpieczne funkcjonowanie zbiornika, w tym ochronę przeciwpowodziową, wytwarzanie energii i zaopatrzenie w wodę. Jego istota polega na uchwyceniu dynamicznej interakcji pomiędzy „geologią części wód zapory” i zbudowaniu sieci monitorowania bezpieczeństwa obejmującej cały korpus zapory.

Bezpłatne konsultacje

Elementy monitorowania

Cechy

Automatyczne monitorowanie tam musi skupiać się na podstawowych celach „stabilności konstrukcji – bezpieczeństwie przesiąkania – niezawodności działania”, ze szczególnymi czynnikami monitorowania podzielonymi na trzy główne kategorie:

Monitorowanie konstrukcji tamy

Odzwierciedla stan mechaniczny i stan deformacji głównej konstrukcji tamy i służy jako kluczowy wskaźnik oceny bezpieczeństwa tamy:

1, Monitorowanie deformacji: Obejmuje osiadanie tamy (na różnych wysokościach grzbietu zapory i nachylenia tamy), przemieszczenie poziome (poziome przemieszczenie grzbietu zapory, przemieszczenie korpusu tamy w kierunku góra-dół), nachylenie tamy (odchylenie pionowości wzdłuż kierunku osi tamy) oraz stopień otwarcia złączy tamy (połączenia poprzeczne i podłużne zapór betonowych) itp.

2, Monitorowanie naprężeń i odkształceń: Obejmuje naprężenia betonu korpusu tamy (obszary skoncentrowane naprężenia, takie jak pięta zapory i palec tamy tam grawitacyjnych), odkształcenie korpusu zapory (korona zapory i filar zapory tamy łukowej), naprężenie masy skalnej fundamentu tamy i naprężenie ściany odcinającej itp.

3, Monitorowanie integralności konstrukcji: obejmuje pęknięcia tamy (szerokość, głębokość i rozwój pęknięć powierzchniowych w zaporach betonowych), awarię zatrzymania wody w złączach dylatacyjnych tamy i drgania strukturalne korpusu tamy (pod wpływem silnych skutków trzęsienia ziemi) itp.

Monitoring przesiąkania i hydrologiczny

Ocenia stan przesiąkania tamy i fundamentów tamy, a także parametry hydrologiczne zbiornika:

1. Monitorowanie wycieków: obejmuje przepływ wycieków z korpusu tamy (otwory drenażowe tamy), przepływ wycieków z fundamentów tamy (system odwadniania fundamentów tamy), poziom wody przesiąkającej (linia freatyczna korpusu tamy), ciśnienie przesiąkania (ciśnienie wyporu fundamentu tamy) i sączenie obejściowe (przesiąkanie na przyczółku tamy) itp.

2. Monitoring hydrologiczny: obejmuje poziom wody w zbiorniku (zmiany poziomu wody w zbiorniku), poziom wody w dole rzeki (poziom wody w dolnym korycie rzeki podczas zrzutu powodziowego), przepływ dopływowy, przepływ odpływowy i temperaturę wody (wpływającą na naprężenie termiczne korpusu zapory) itp.

Monitorowanie środowiska i obciążenia

Obejmuje zewnętrzne czynniki środowiskowe i obciążenia operacyjne, które wpływają na bezpieczeństwo konstrukcyjne tamy:

1, Czynniki środowiskowe: obejmują temperaturę powietrza (zmiany temperatury korpusu tamy), opady deszczu (stabilność zboczy wokół obszaru zbiornika), trzęsienia ziemi (przyspieszenie gruntu sejsmicznie) i fale wiatru (wpływ fal przed tamą na korpus tamy) itp.

2. Obciążenia operacyjne: obejmują ciśnienie wody (ciśnienie hydrostatyczne i ciśnienie hydrodynamiczne przenoszone przez korpus tamy), ciśnienie osadów (dodatkowe obciążenie korpusu tamy spowodowane sedymentacją przed tamą) i ciśnienie lodu (nacisk na korpus tamy z warstw lodu na powierzchni tamy w zimnych regionach) itp.

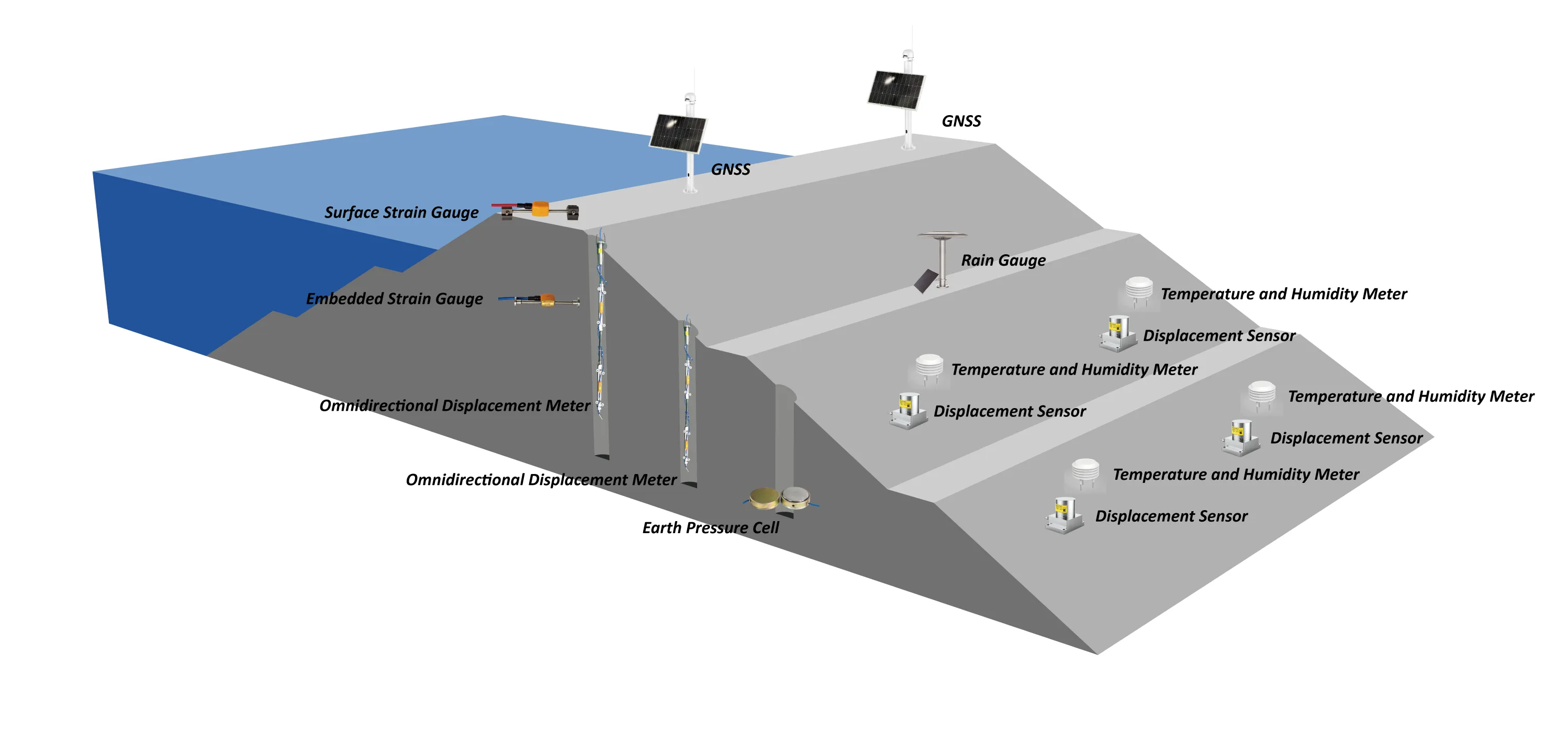

Monitorowanie treści

Monitorowanie ugięcia, monitorowanie pęknięć, monitorowanie środowiska, monitorowanie głębokich przemieszczeń, przemieszczenie powierzchni, monitorowanie osiadań itp.
