Pionowy system inklinometru stacjonarnego JMQJ-7915ATS

Ogólne informacje o produkcie

Warunki handlowe dotyczące produktu

Opis

Wstęp:

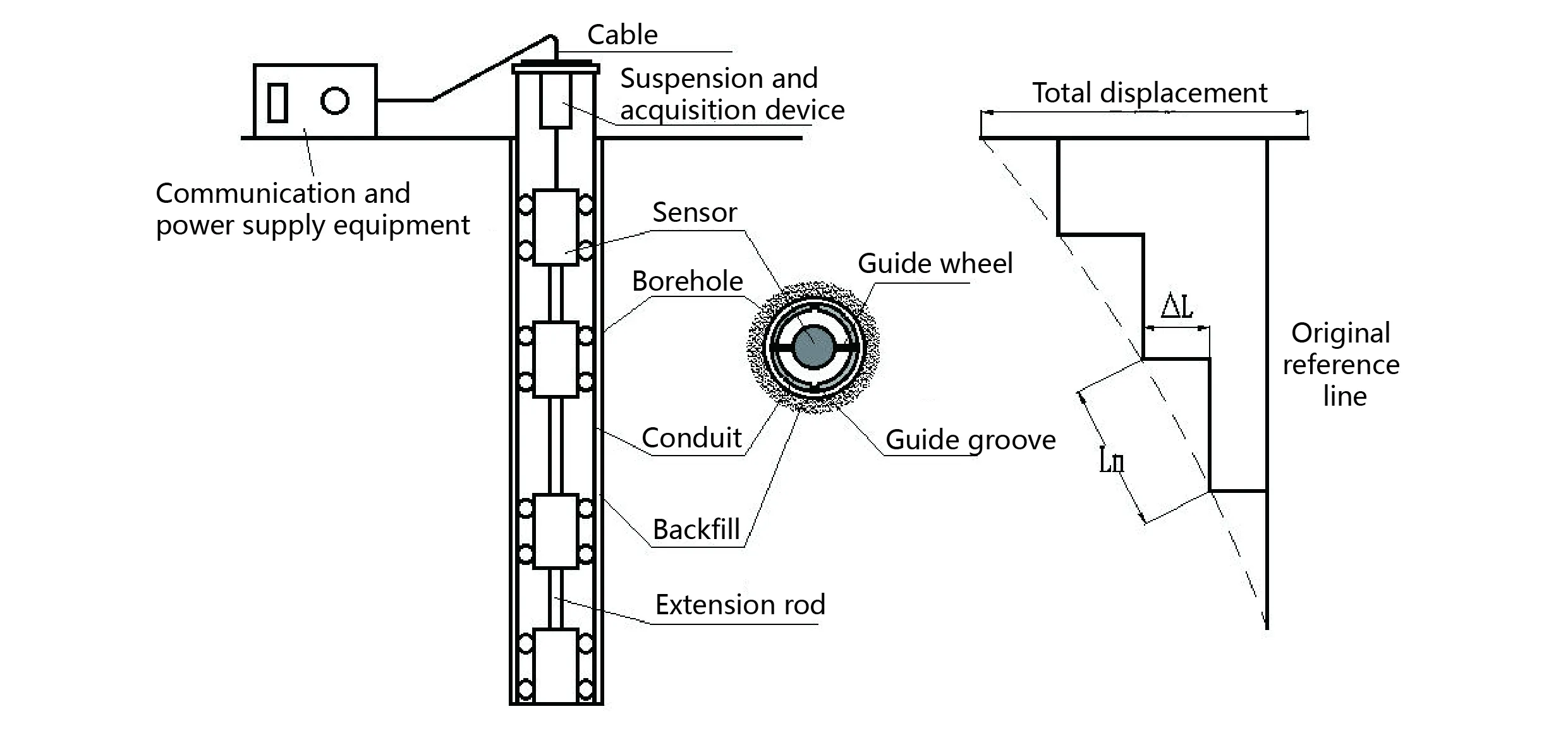

System inklinometru pionowego typu In-Place składa się z dwóch części: wielopunktowego tandemowego ciągu inklinometru pionowego typu In-Place oraz modułu pomiaru kryzy. Wielopunktowy tandemowy miernik głębokości opiera się na konstrukcji składającej się z wielu układów czujników nachylenia MEMS, która łączy elektrycznie wiele szeregów pionowych inklinometrów umieszczonych w odwiercie za pomocą jednego kabla. Moduł akwizycji służy do gromadzenia danych pomiarowych z wielopunktowego pionowego ciągu inklinometru stacjonarnego i przesyłania danych drogą przewodową lub bezprzewodową.

Cechy produktu:

1. System inklinometru pionowego oparty jest na technologii czujnika przyspieszenia 3D-MEMS i technologii automatycznej kompensacji temperatury, co skutecznie zmniejsza wpływ dryftu temperatury i tętnienia zasilania.

2. Wielopunktowe połączenie szeregowe pionowego, umieszczonego na miejscu ciągu inklinometru ruchomej części korpusu instrumentu w procesie formowania wtryskowego, małego i lekkiego, za pomocą kabla zapewniającego połączenie elektryczne wszystkich czujników w otworze pomiarowym, wszystkie czujniki w otworze pomiarowym można podzielić na maksymalnie 4 grupy, każda grupa ma niezależną komunikację, nie kolidują ze sobą

3. Wielopunktowy pionowy ciąg inklinometru stacjonarnego połączony szeregowo jest fizycznie połączony przegubem uniwersalnym i korbowodem, długość jest produkowana zgodnie z wymaganiami projektowymi, a położenie punktu pomiarowego jest elastycznie rozmieszczone. W pełni uszczelniona wodoodporna i pyłoszczelna konstrukcja, odpowiednia do różnych środowisk budowlanych.

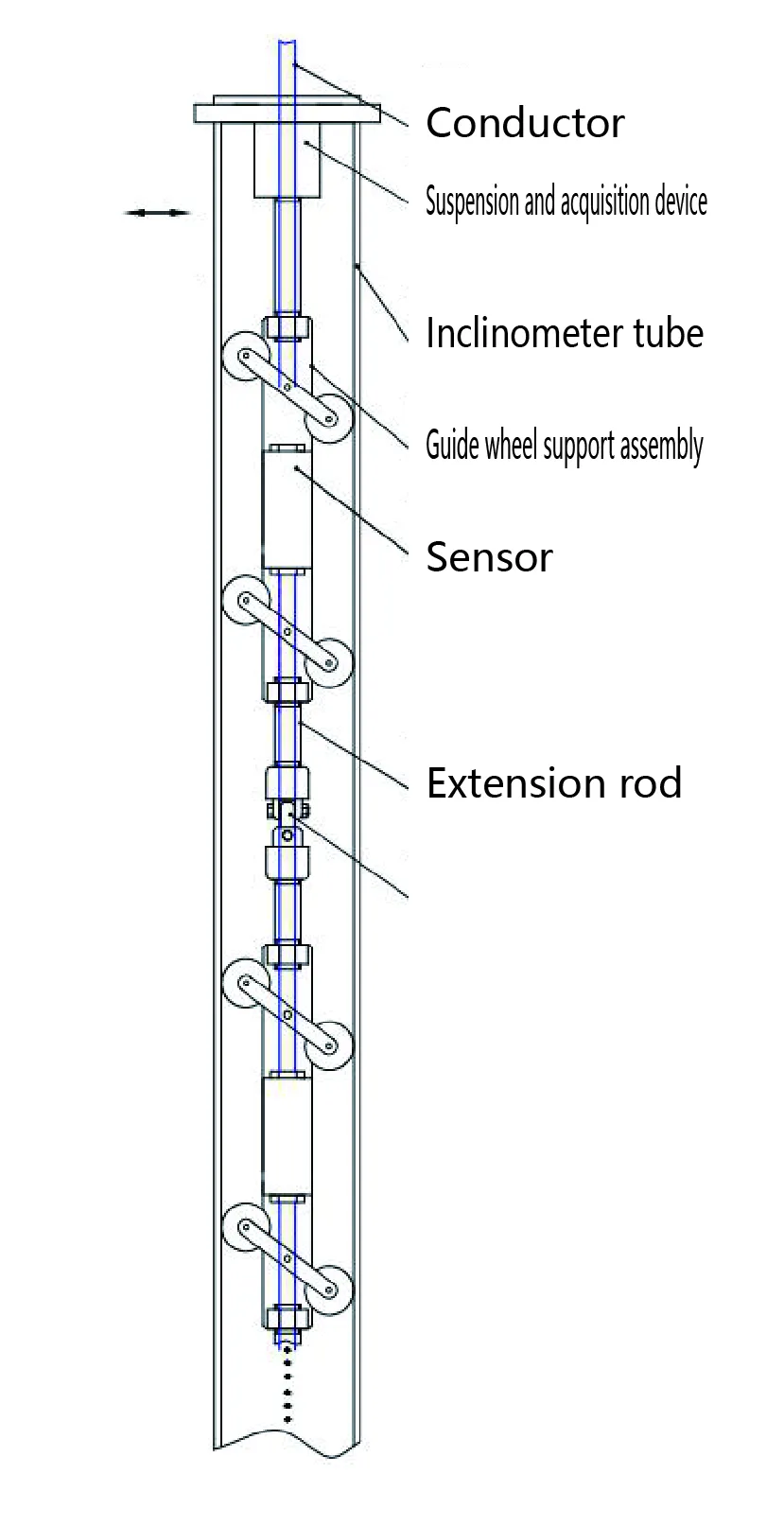

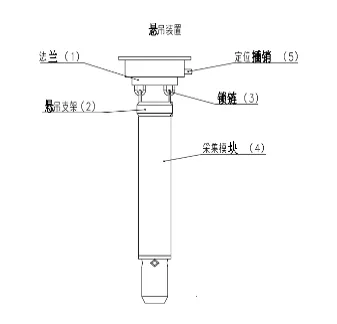

4. Pionowy ciąg inklinometru instalowanego w każdym odwiercie jest wstępnie zmontowany fabrycznie z korpusem, kablami, przegubami uniwersalnymi, drążkami przedłużającymi, zawieszeniem i zespołem akwizycji zgodnie z zaprojektowanym rozstawem punktów pomiarowych, co umożliwia zintegrowany transport i instalację. Wystarczy podłączyć pręty przedłużające na miejscu i włożyć zespół do otworu wiertniczego, aby zapewnić prosty, szybki i wygodny montaż.

5. Pionowy ciąg inklinometrów stacjonarnych jest wewnętrznie skonfigurowany za pomocą identyfikatorów elektronicznych i numerów modeli, aby umożliwić automatyczne rozpoznawanie i inteligentne obliczenia.

6. Moduł gromadzenia danych zawiera jedno sterowane wyjście zasilania czujnika i cztery dalsze interfejsy komunikacyjne, które automatycznie identyfikują i wykonują inteligentne obliczenia po podłączeniu ciągu pionowego inklinometru.

7. Moduł akwizycji umieszcza się wewnątrz otworu rurki inklinometru, co zapewnia wodoodporność i pyłoszczelność, pozwala uniknąć ingerencji w konstrukcję na miejscu i minimalizuje narażenie na uszkodzenia.

8. Tryb niskiego poboru mocy wyłącza czujniki w trybie gotowości i aktywuje je wyłącznie w celu pomiaru danych.

Aplikacje

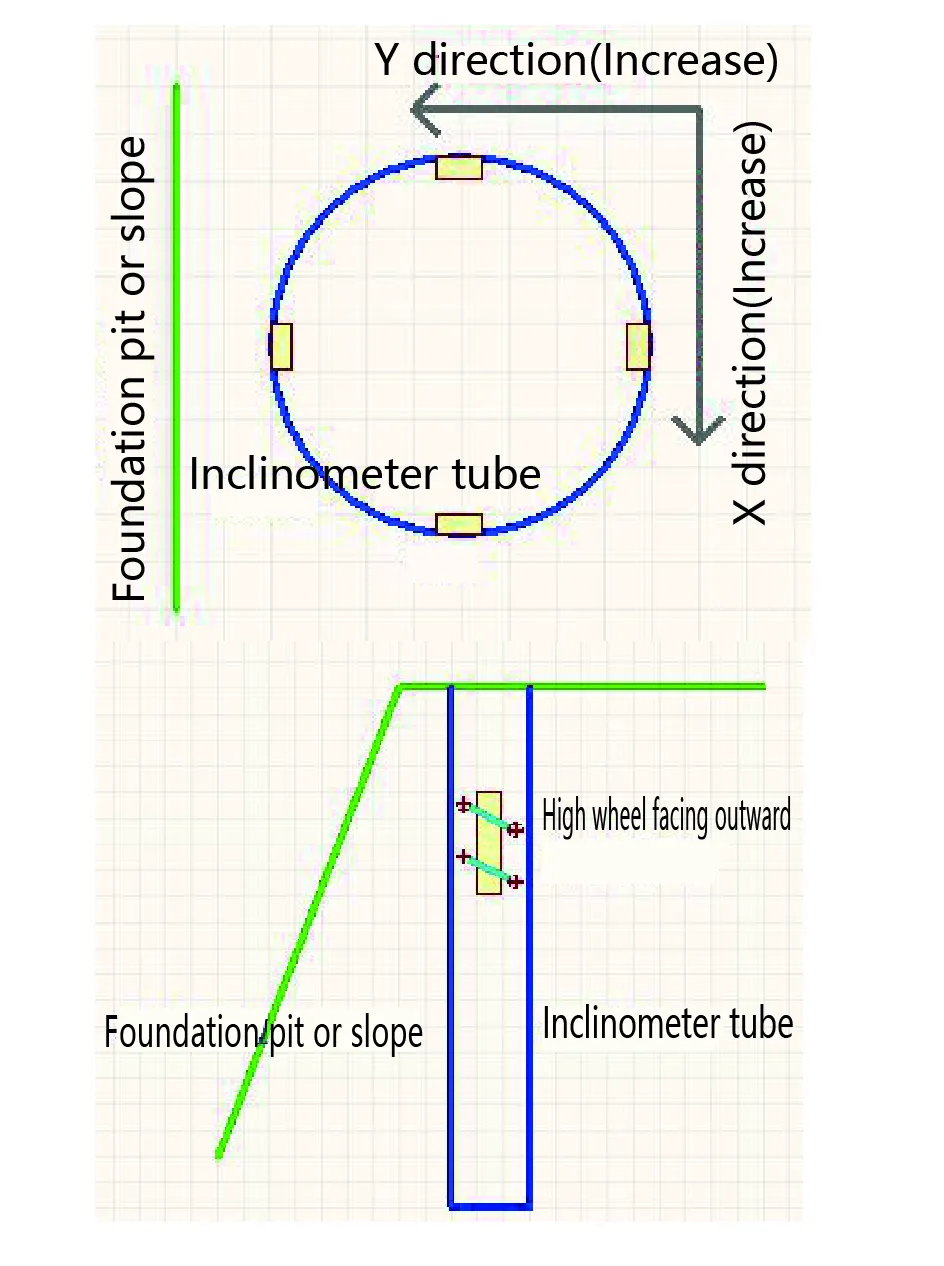

Produkt ten to bardzo precyzyjny, stacjonarny czujnik do pomiaru kąta nachylenia, zaprojektowany i wyprodukowany przez naszą firmę, który można szybko zamontować. Przyjmuje zintegrowaną instalację. Fabrycznie liczba punktów pomiarowych wewnątrz odwiertu jest skonfigurowana jako kompletny zestaw. Opcjonalnie można zamontować rurkę inklinometru i wbudować ją bezpośrednio w nią. Może automatycznie zlokalizować kierunek umieszczenia czujnika, co jest proste i szybkie. Jest szczególnie odpowiedni do pomiaru kątów nachylenia wielu punktów wewnątrz odwiertu i nadaje się do monitorowania głębokich wewnętrznych deformacji brył konstrukcyjnych. W połączeniu z automatycznym systemem monitorowania naszej firmy może realizować długoterminowe automatyczne monitorowanie i inteligentne obliczanie odkształceń.

Dane techniczne
