Inteligentny wielopunktowy miernik przemieszczenia JMDL-31XXAT

Ogólne informacje o produkcie

Warunki handlowe dotyczące produktu

Opis

Wstęp:

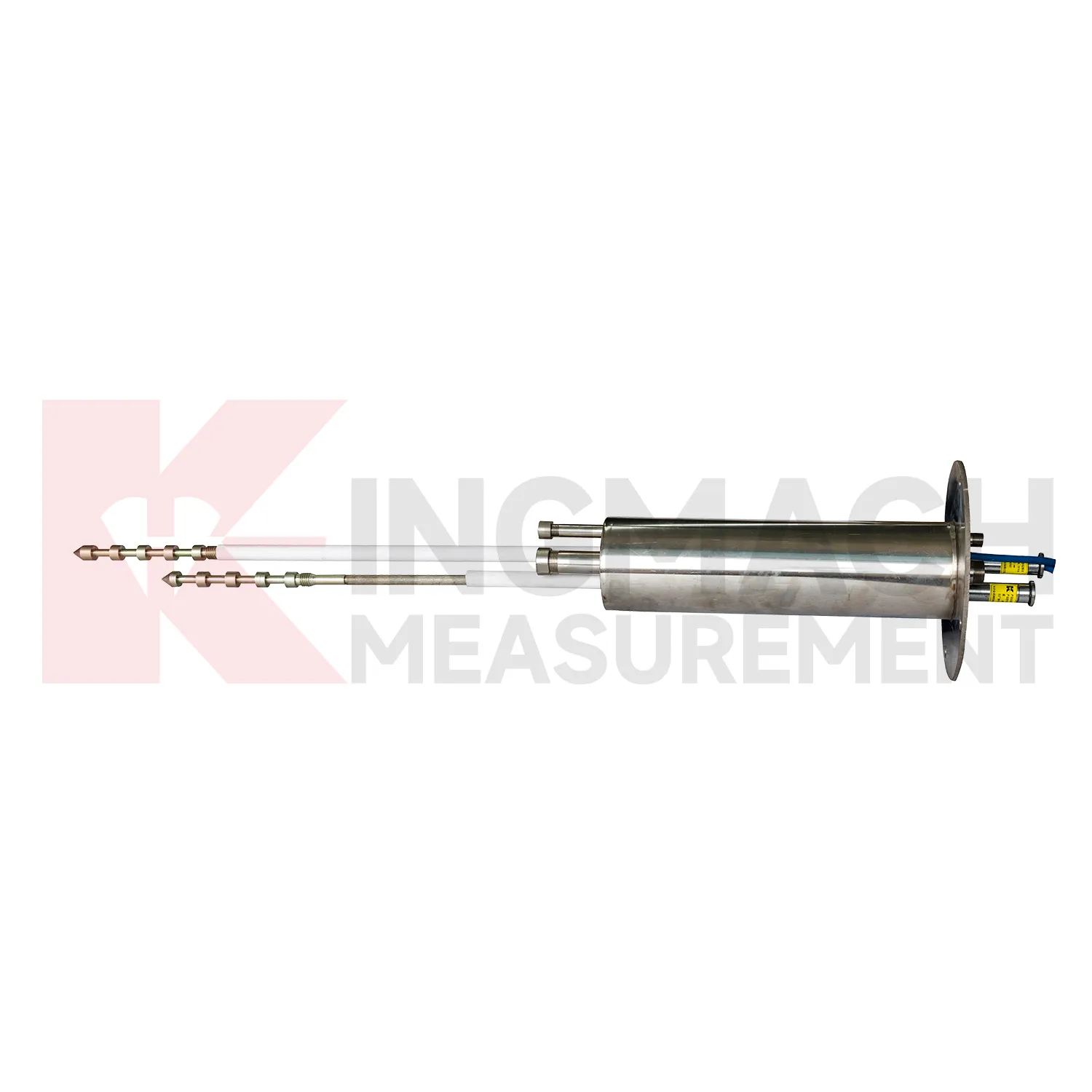

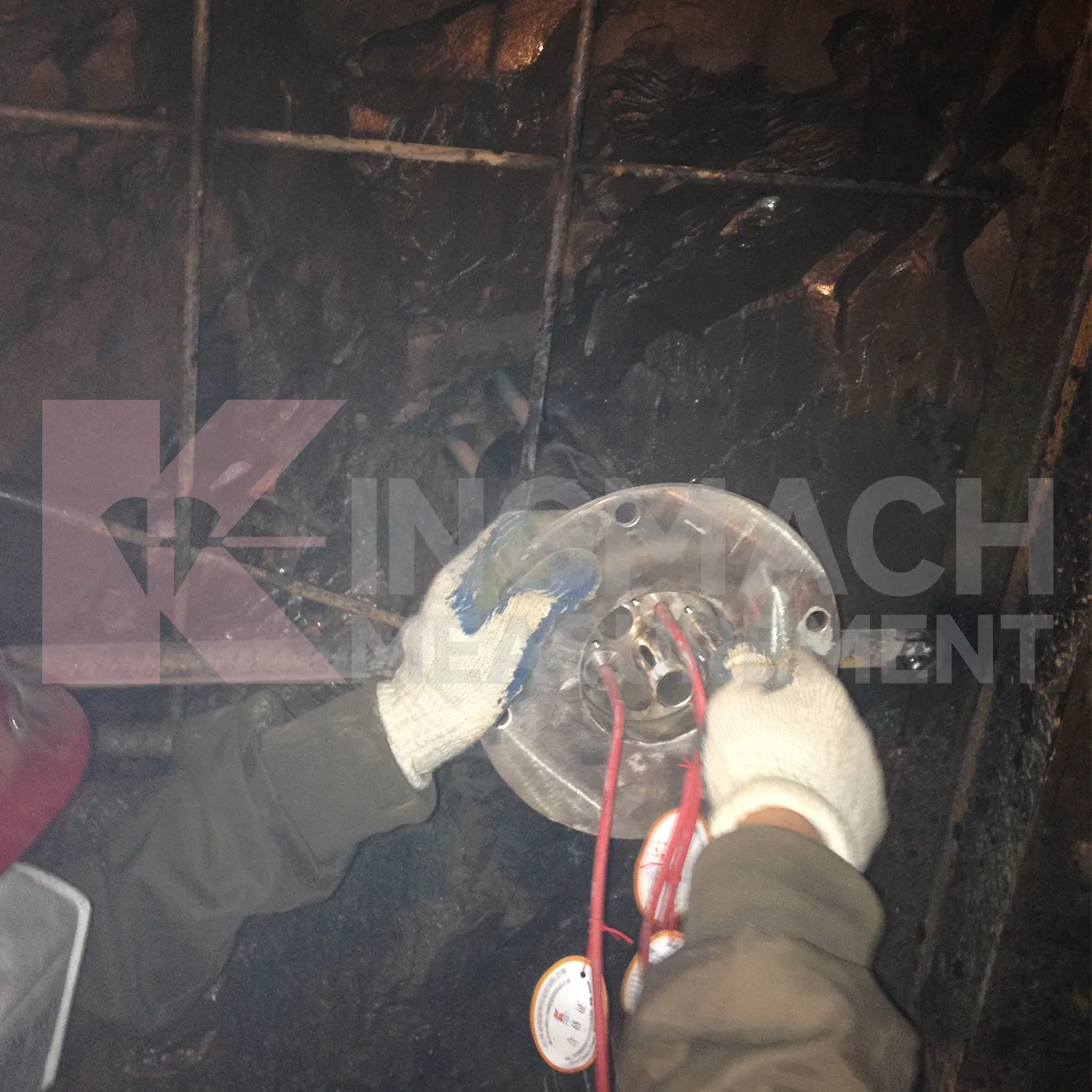

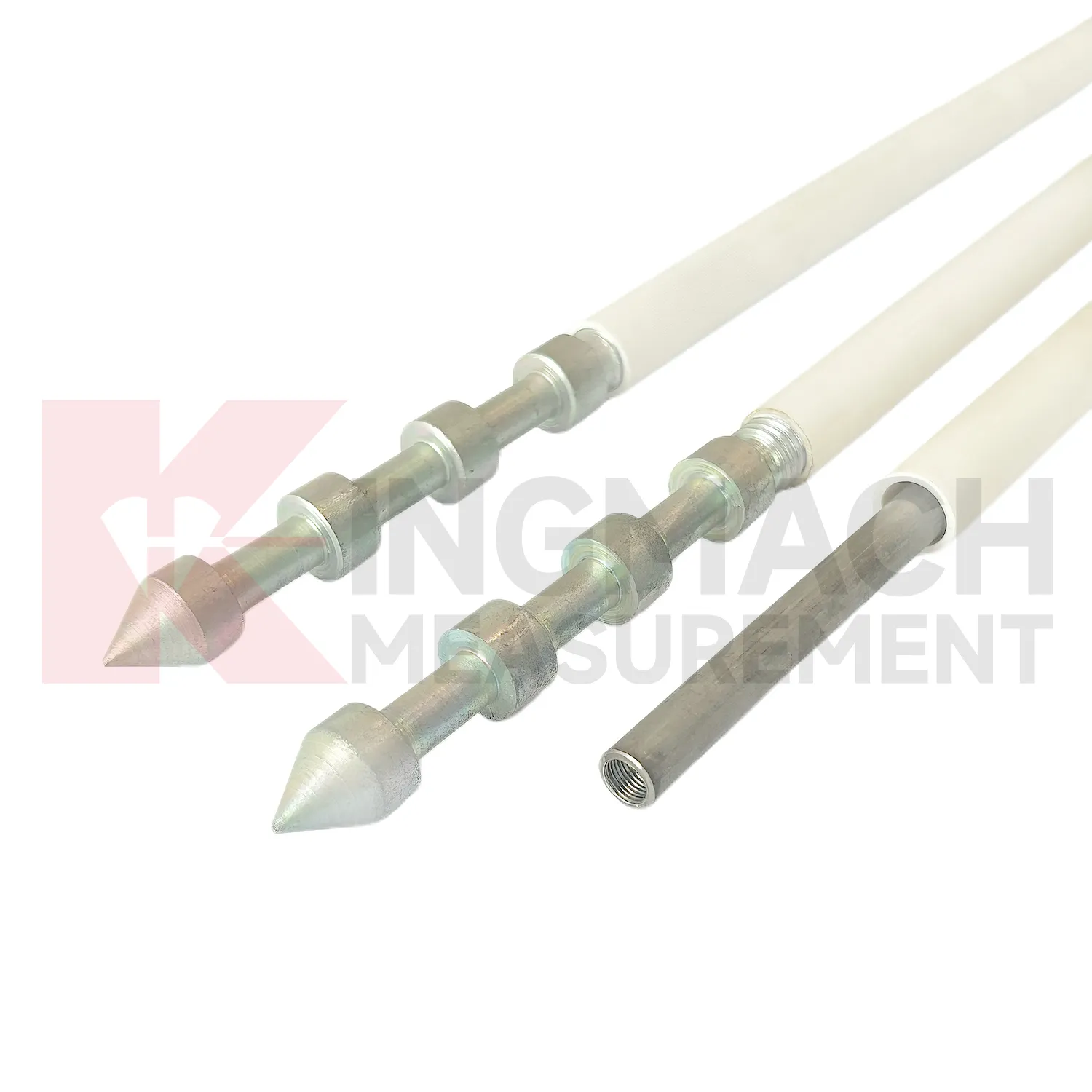

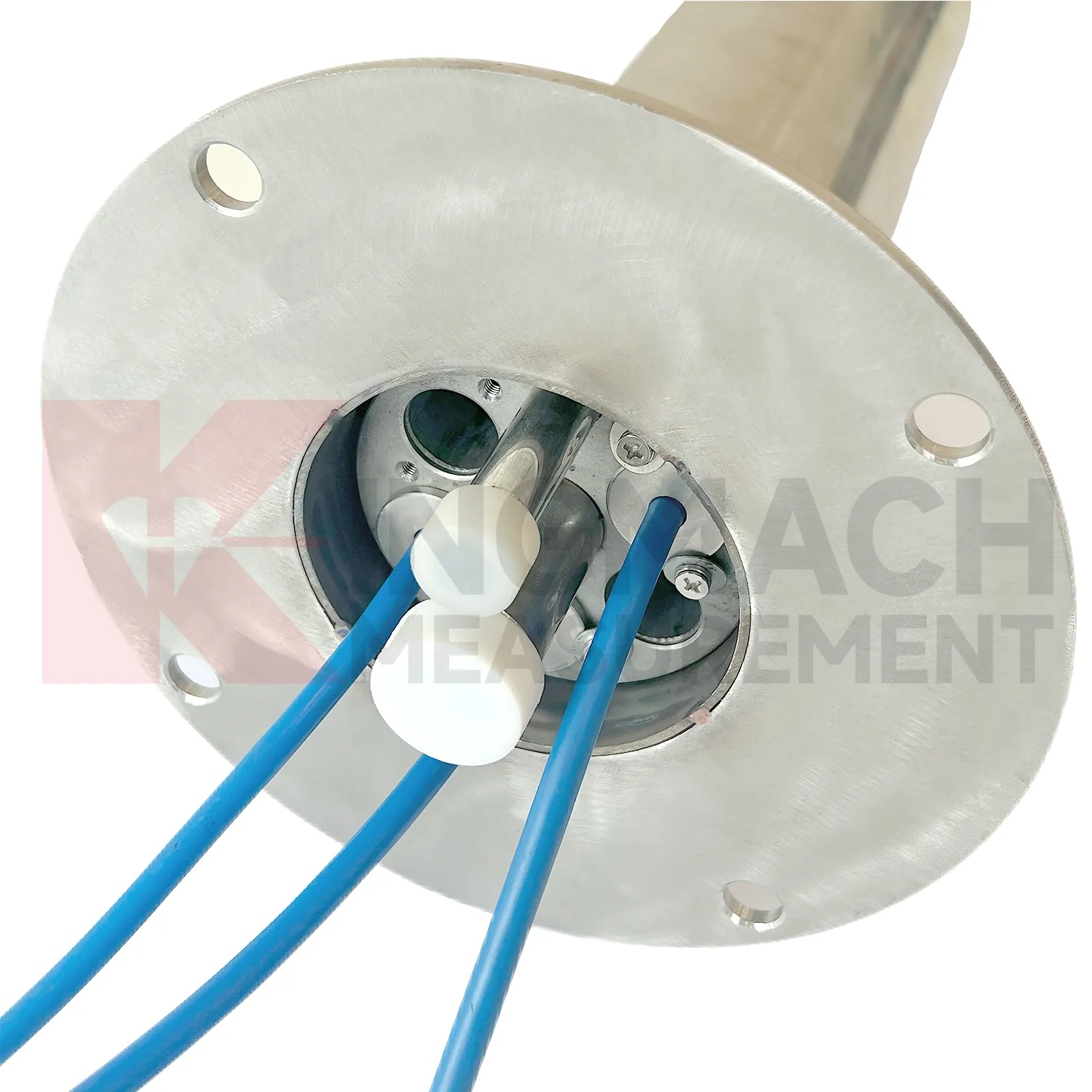

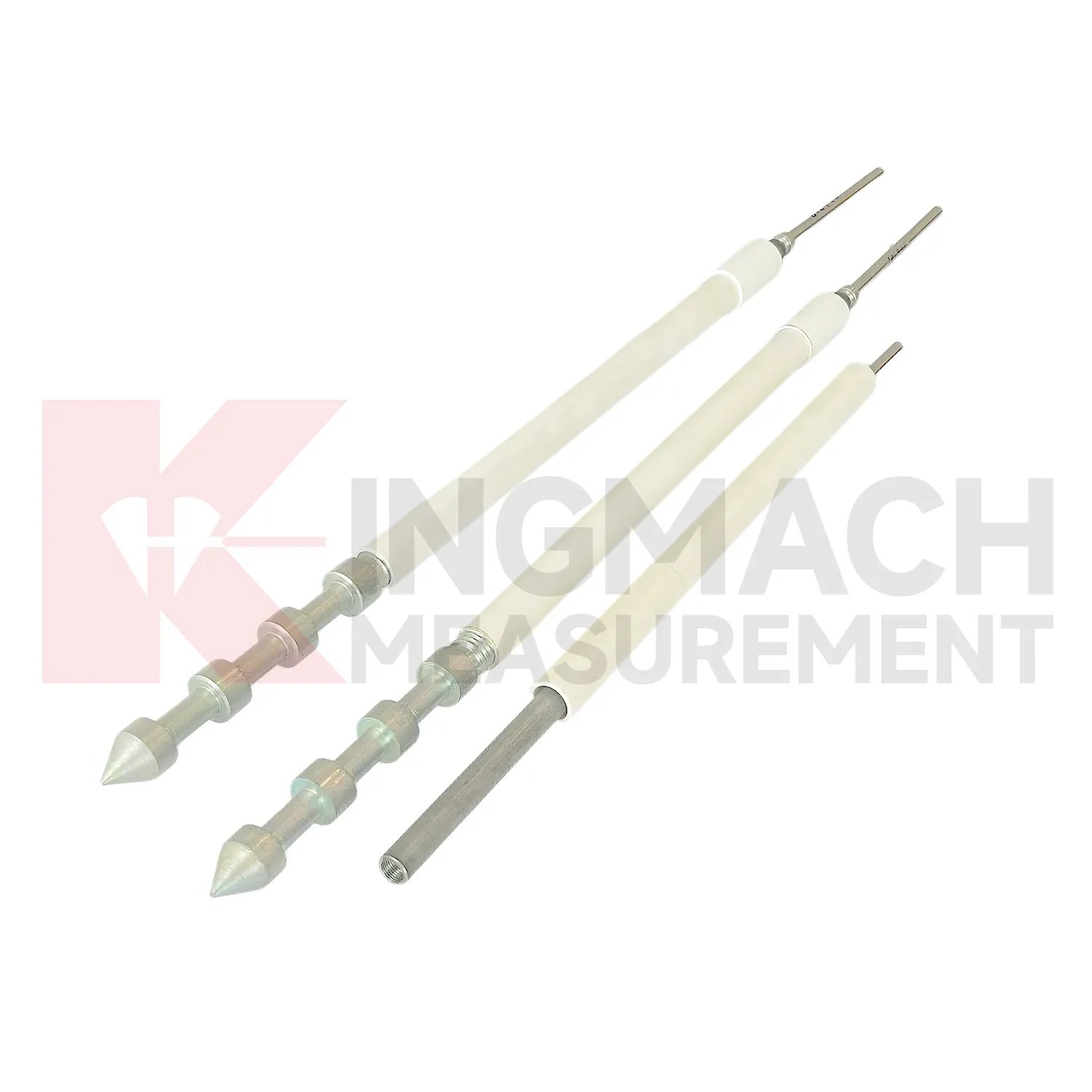

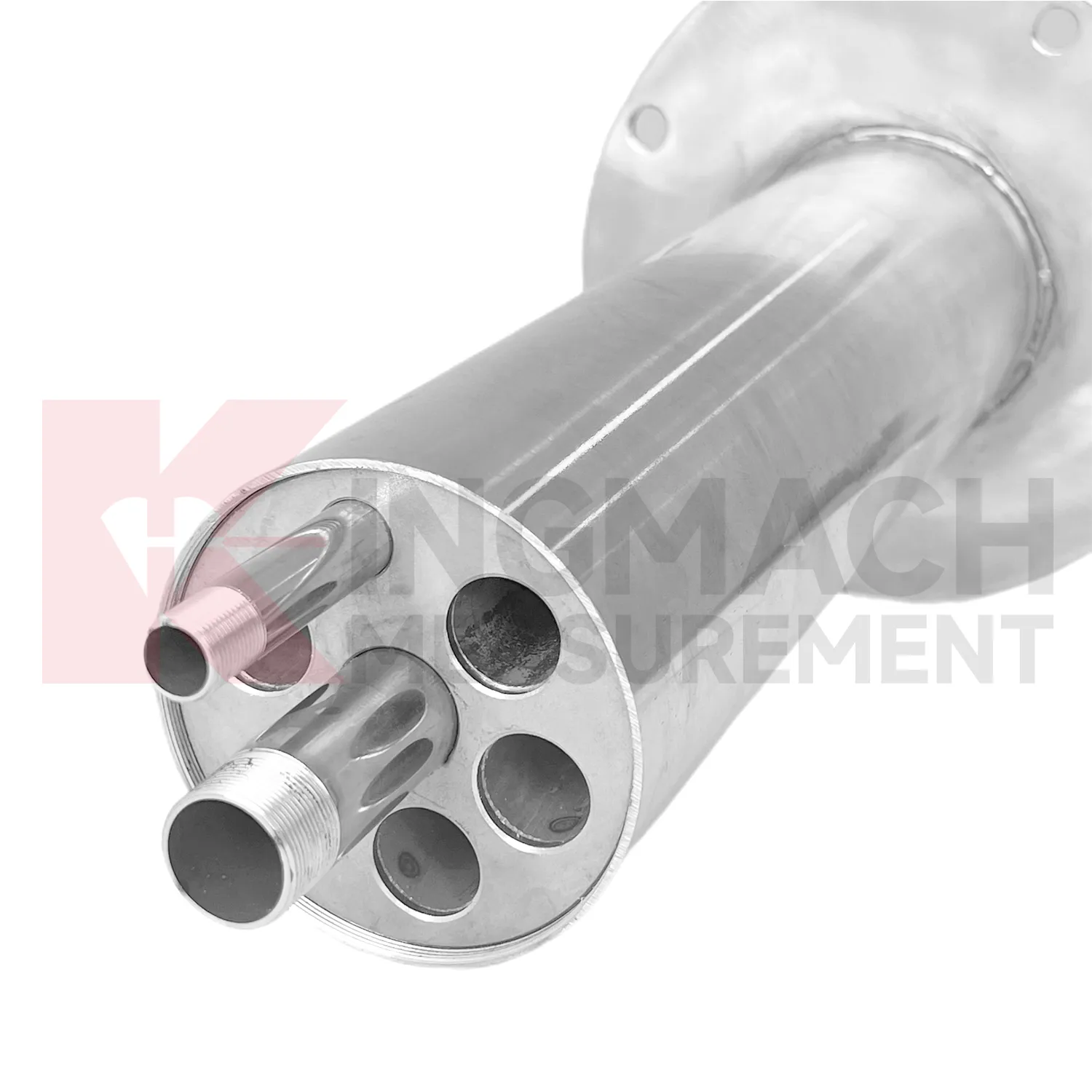

Inteligentny wielopunktowy miernik przemieszczenia serii JMDL-31XXAT służy do pomiaru przemieszczenia w różnych warstwach otaczającej skały w tunelach, zboczach skał, wykopach fundamentowych itp., aby zrozumieć warunki przemieszczenia różnych warstw skał. Produkt składa się z mierników przemieszczenia, rur ochronnych prętów pomiarowych z PCV, głowic kotwiących, zestawów do montażu wielopunktowego itp., przy czym zestaw do montażu wielopunktowego obsługuje 3-5 punktów. Głowice kotwiące, instalowane poprzez wiercenie i cementowanie, na różnych głębokościach, są kotwione w różnych warstwach skał. Sposób montażu jest podobny do konstrukcji kotew skalnych, oferując prostotę i wygodę. Mierząc zmiany przemieszczeń każdego miernika, analizowane są warunki przemieszczeń różnych warstw skał.

Cechy produktu:

1. Produkt zaprojektowany w oparciu o indukcyjną modulację częstotliwości strumienia magnetycznego zapewnia wyższą stabilność, niezawodność i trwałość. Zasada indukcyjnej modulacji częstotliwości obejmuje indukcyjny element czujnikowy, obwody scalone i kondensatory rezonansowe tworzące obwód oscylacyjny LC, który wysyła sygnał częstotliwościowy. Kiedy pręt pomiarowy przemieszcza się w cewce, zmienia się reluktancja magnetyczna i indukcyjność cewki, zmieniając w ten sposób częstotliwość sygnału wyjściowego obwodu oscylacyjnego. Gdy pręt pomiarowy wchodzi do cewki spiralnej, reluktancja magnetyczna maleje, indukcyjność wzrasta, a częstotliwość spada. Dzięki wyborowi odpowiednich materiałów pręta i optymalizacji struktury cewki śrubowej, kondensatora i obwodów, zmiany częstotliwości sygnału wyjściowego w zakresie ruchu pręta wykazują precyzyjną liniową zależność od przemieszczenia. Ponieważ pręt i cewka działają w stanie bezkontaktowym, system jest odporny na uszkodzenia podczas montażu i użytkowania.

2. Miernik przemieszczenia zawiera wewnętrzny układ pamięci z inteligentnymi możliwościami przechowywania. W ustawieniach fabrycznych trwale przechowywane są parametry, takie jak model czujnika, numer seryjny i współczynniki kalibracji. Może zapisać do 600 wystąpień danych pomiarowych, w tym czas pomiaru, temperaturę (w przypadku modeli wrażliwych na temperaturę), przemieszczenie bezwzględne, przemieszczenie względne i wartości punktu zerowego.

3. Pełna detekcja cyfrowa zapewnia pozbawioną zniekształceń transmisję sygnału na duże odległości i silną zdolność przeciwzakłóceniową.

4. Doskonałe właściwości izolacyjne i wodoodporność.

5. W połączeniu z kompleksowym testerem firmy wartości przemieszczeń są wyświetlane bezpośrednio, umożliwiając intuicyjne, proste i szybkie pomiary.

6. Integracja z firmowym systemem automatycznego gromadzenia danych umożliwia bezobsługowy monitoring lub zdalne sterowanie.

Aplikacje

Inteligentny wielopunktowy miernik przemieszczenia serii JMDL-31XXAT służy do pomiaru przemieszczenia w różnych warstwach otaczającej skały w tunelach, zboczach skał, wykopach fundamentowych itp., aby zrozumieć warunki przemieszczenia różnych warstw skał.

Dane techniczne
