GNSS JMBD-1050

Ogólne informacje o produkcie

Warunki handlowe dotyczące produktu

Opis

Wstęp:

GNSS to nowej generacji, działający w każdych warunkach pogodowych, zautomatyzowany system pozycjonowania bez nadzoru, opracowany przy użyciu wysokowydajnego i precyzyjnego układu SoC (System-on-Chip), obsługującego precyzyjne pozycjonowanie w wielu konstelacjach i na wielu częstotliwościach. Jest kompatybilny z sygnałami z chińskiego systemu nawigacji satelitarnej BeiDou (BDS B1/B2), amerykańskiego GPS (L1/L2), rosyjskiego GLONASS (L1/L2) i europejskiego Galileo (E1/E5b). System, składający się z jednej lub większej liczby jednostek pozycjonujących rozmieszczonych w punktach monitorowania projektów inżynieryjnych, mierzy przemieszczenia poziome i pionowe. System ten stanowi bezzałogowy, automatyczny system pomiaru przemieszczenia działający w każdych warunkach pogodowych.

Zasada działania:

1.Zasada czujnika:

Nowa generacja lokalizatorów GNSS, oparta na wydajnych i precyzyjnych chipach SoC, umożliwia wieloczęstotliwościowe i precyzyjne pozycjonowanie całego systemu. Jest to technologia odbierająca sygnały z satelitów sztucznej Ziemi wyposażonych w układy synchronizacji zegara atomowego i przeprowadzająca pomiary punktowe. Pozycjoner odbiera kodowanie czasowe nie mniej niż czterech satelitów, a położenie samego lokalizatora można uzyskać poprzez rozwiązanie i można realizować dynamiczne monitorowanie.

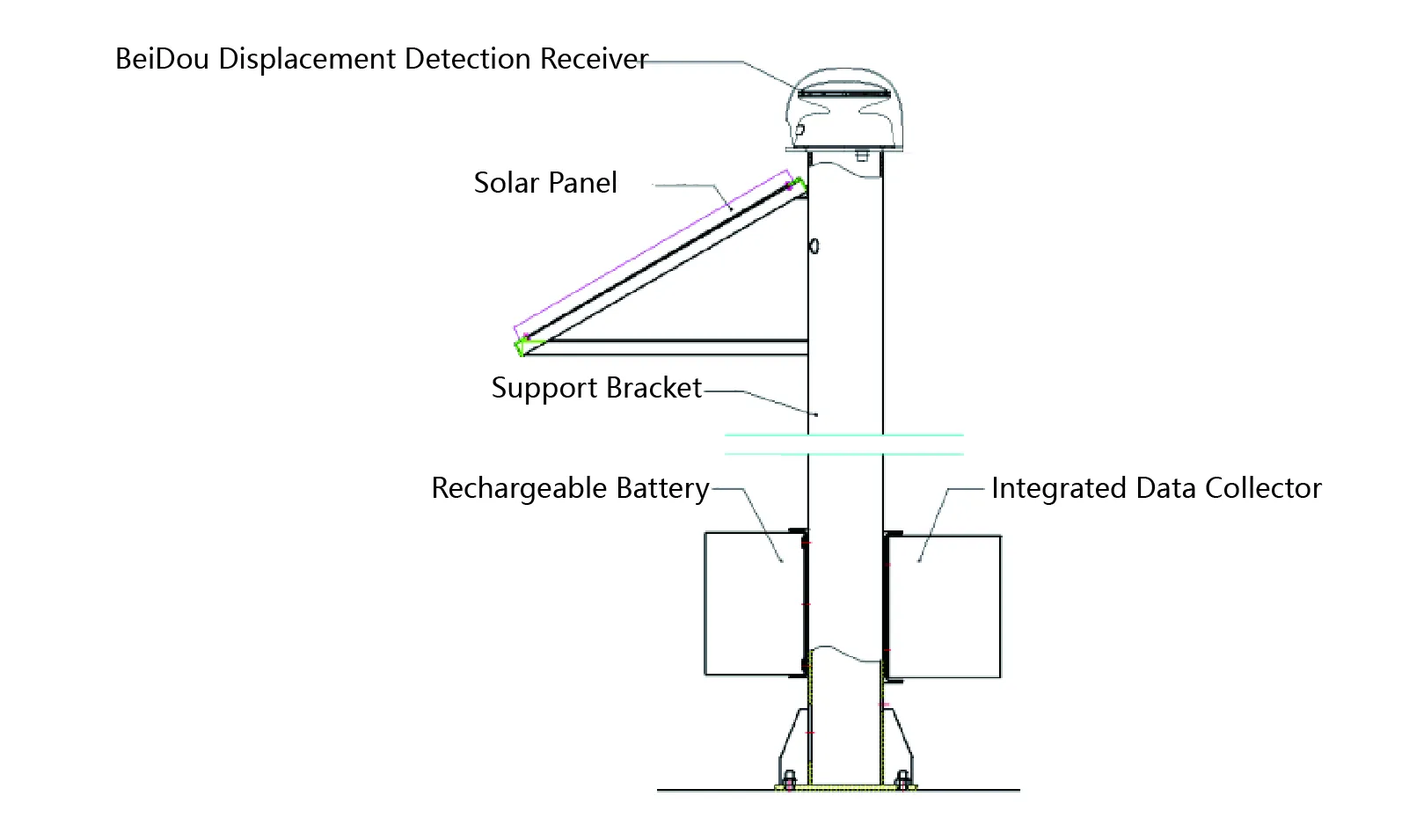

System zdalnego pomiaru przemieszczenia GPS składa się z lokalizatora GNSS (pełnego systemu), wspornika montażowego, paneli słonecznych, baterii itp.

2.Zasada systemu:

System złożony z wielu przyrządów do pozycjonowania mierzy swoje własne pozycje, wykonując jednocześnie skoordynowane obliczenia różnicowe poprzez wzajemne powiązania, umożliwiając wysoce precyzyjne pomiary przemieszczenia względnego. W takich projektach inżynierskich lokalizator można ustawić równo z punktem odniesienia, punktem testowym, uzyskując bardzo precyzyjną wartość zmiany położenia punktu testowego względem punktu odniesienia.

Wygląd produktu:

Panel hosta JMBD-1050 zawiera 3 wskaźniki i 1 interfejs.

1. Kontrolka zasilania: Świeci, wskazuje, że zasilanie jest podłączone;

Lampka kontrolna 2.4G: Świeci oznacza normalną komunikację sieciową 4G;

3. Lampka wskaźnika pozycjonowania GNSS: Świeci się, oznacza pomyślne pozycjonowanie;

4. Interfejs zasilania i interfejs komunikacyjny RS485.

Aplikacje

Jest szeroko stosowany w dziedzinach inżynierii, takich jak zbocza, koleje dużych prędkości, mosty, budynki, kopalnie i tamy, aby uzyskać precyzyjny pomiar zmian względnego przemieszczenia konstrukcji.

Dane techniczne
