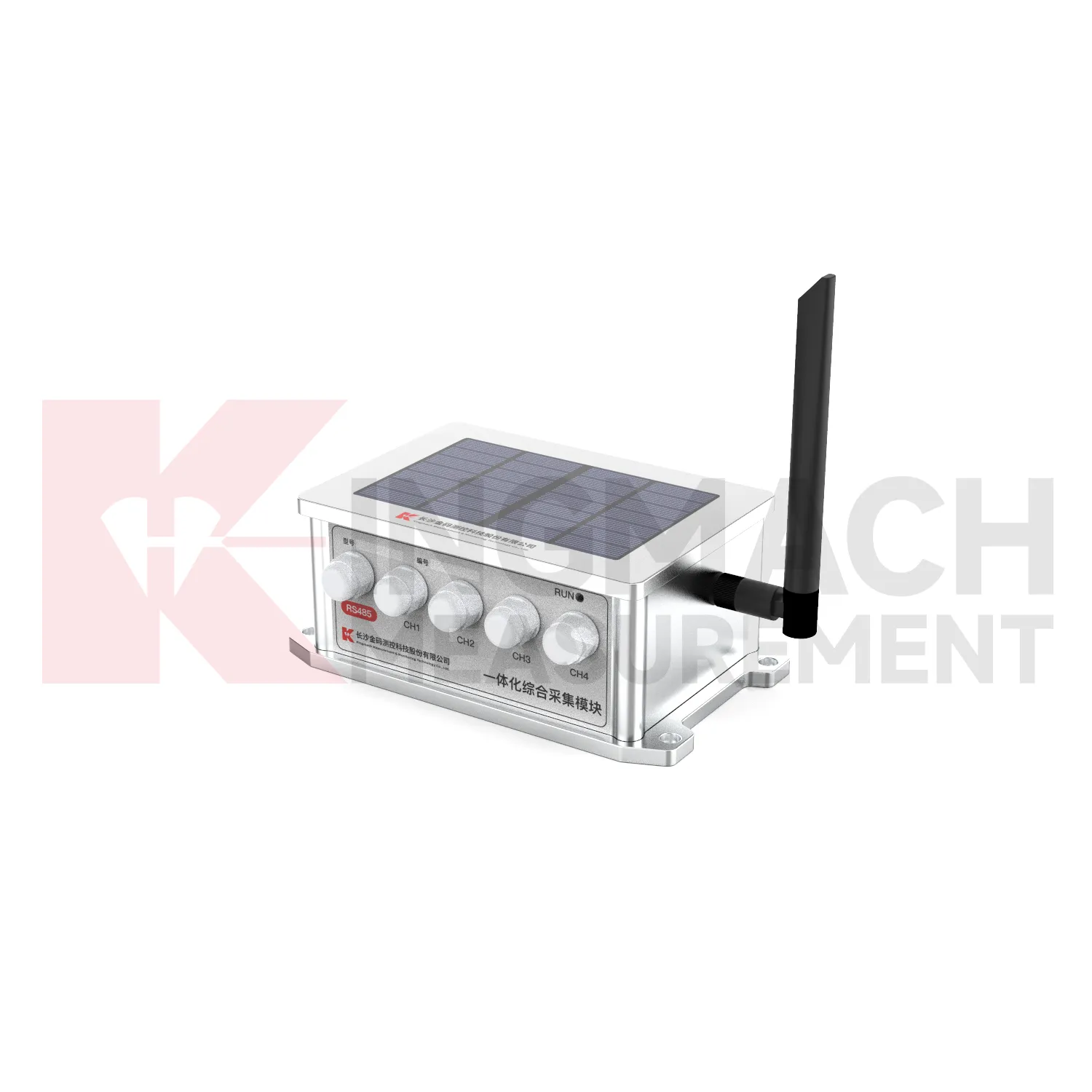

Zintegrowany kompleksowy moduł akwizycji JMZX-4/8GH-RTU

Ogólne informacje o produkcie

Warunki handlowe dotyczące produktu

Opis

Wstęp:

Zintegrowany moduł kompleksowej akwizycji (JMZX-4/8GH-RTU) to wprowadzony na rynek przez naszą firmę zautomatyzowany, kompleksowy moduł akwizycji wielu sygnałów. Może zbierać dane z czujników typów sygnałów, takich jak wibrujący drut, napięcie, rezystancja i RS485. Moduł integruje obwód kontroli ładowania słonecznego, baterię litową, moduł bezprzewodowy 4G, przechowywanie parametrów, gromadzenie danych itp., realizując integrację gromadzenia, zasilania i przesyłania danych. Produkt może być stosowany w projektach monitorowania bezpieczeństwa różnych obiektów inżynierii geotechnicznej i konstrukcji (tamy zbiornikowe, mosty, tunele, zbocza, zniszczone domy, kopalnie, elektrownie jądrowe i budynki cywilne itp.), zapewniając wsparcie danych i podstawę oceny związaną z bieżącą sytuacją i bezpieczeństwem projektu dla kierowników budowy i eksploatacji inżynierii. Przyjmuje przenośną konstrukcję, charakteryzującą się kompaktowymi rozmiarami, właściwościami wodoodpornymi i pyłoszczelnymi.

Cechy produktu:

1. Przyjmuje wysoce inteligentną i modułową zintegrowaną konstrukcję, obsługującą automatyczną identyfikację i inteligentne obliczenia oraz automatyczne obliczanie wielkości fizycznych (naprężenie, obciążenie, przemieszczenie, temperatura itp.) i automatyczne raportowanie ich.

2. Obsługuje zdalną aktualizację i konserwację, zapewniając naprawdę pracę bez nadzoru.

3. Wykorzystuje 32-bitowy mikroprocesor z potężnymi możliwościami obliczeniowymi i przetwarzającymi, znacznie poprawiającymi wydajność systemu.

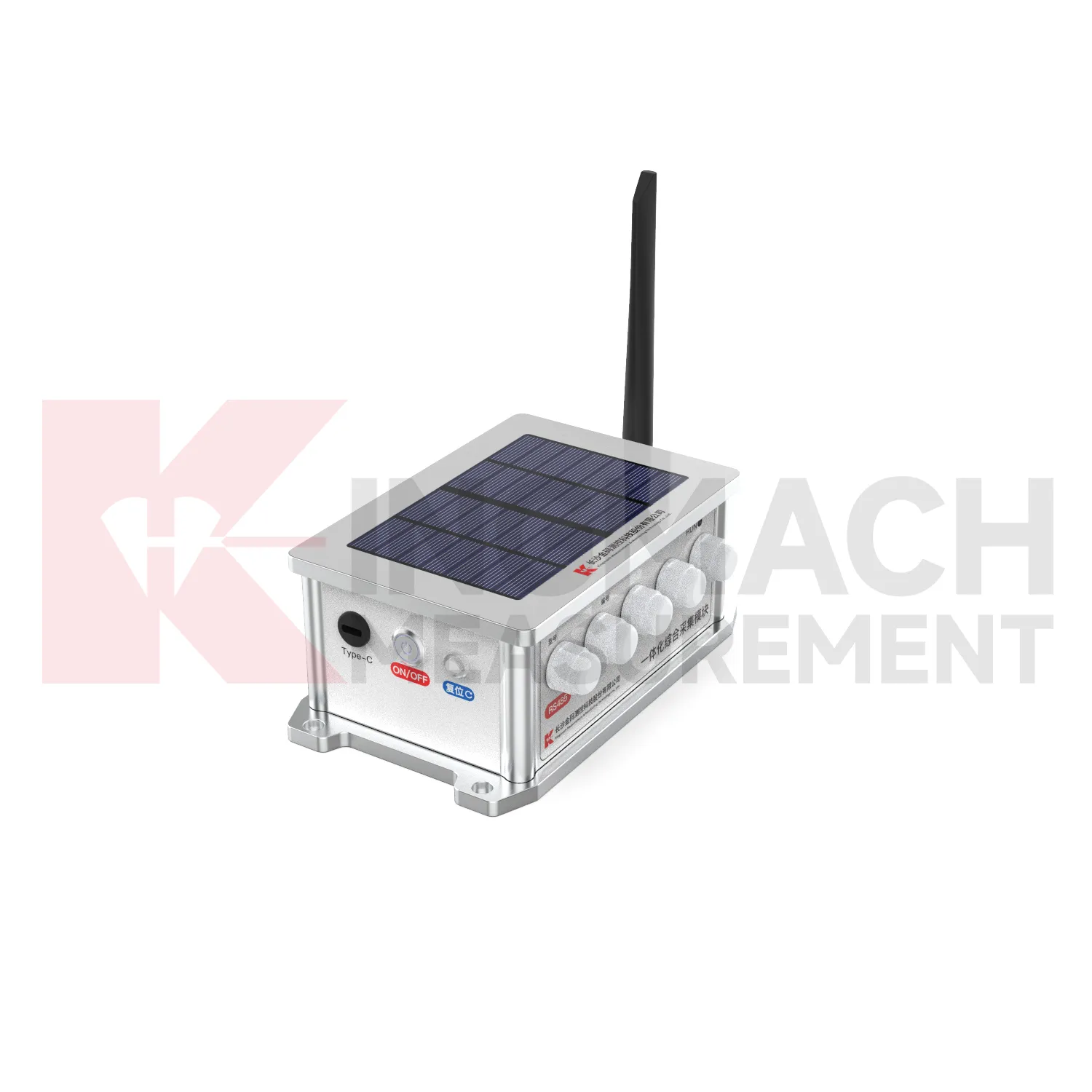

4. Obsługuje ładowanie zewnętrzne poprzez interfejs typu C.

5. Może uzyskać dostęp do różnych typów czujników, takich jak czujniki typu magistrala RS485, inteligentne czujniki indukcyjne z modulacją częstotliwości, czujniki z wibrującym drutem, czujniki sygnału napięciowego i termometry termistorowe 3k.

6. Wszystkie interfejsy czujników mają izolowaną konstrukcję, co znacznie poprawia skuteczność ochrony odgromowej modułu.

7. Wbudowana komunikacja ogólnosieciowa 4G/5G, obsługująca karty SIM użytkownika i dedykowane karty sieciowe IoT (karty APN) oraz obsługująca przesyłanie danych do serwerów sieci wewnętrznej bezpośrednio bez przechodzenia przez sieć zewnętrzną. Obsługuje protokoły dostosowane do potrzeb użytkownika, takie jak TCP, MQTT i HTTP, a także przesyła dane na określone platformy, obsługując przesyłanie do maksymalnie 4 adresów centrów danych.

8. Konstrukcja o niskiej mocy. Po ustawieniu zbierania czasowego automatycznie przechodzi w tryb uśpienia w czasie braku pomiaru, aby zmniejszyć zużycie energii. Obsługuje automatyczny czas i zdalne budzenie.

9. Moduł obsługuje wiele metod gromadzenia danych, takich jak zbieranie w czasie rzeczywistym, zbieranie pojedyncze, zbieranie w określonym czasie, zbieranie wyzwalane progiem i aktywne przesyłanie. Parametr czasowego interwału zbierania danych można konfigurować (1min ~ 24 godz.), a szyfrowane zbieranie może być wykonywane automatycznie zgodnie z progiem. Obsługuje automatyczne przechowywanie danych po odłączeniu sieci. Wbudowana pojemność pamięci umożliwia zapisywanie danych historycznych przez ponad 1 rok oraz obsługuje funkcje transmisji offline/retransmisji.

10. Moduł integruje panel słoneczny i wbudowaną baterię litową, z wbudowanym układem kontroli ładowania energią słoneczną, co umożliwia długoterminowe zbieranie danych. Przy częstotliwości zbierania raz na pół godziny może normalnie pracować przez 30 kolejnych dni pochmurnych i deszczowych.

11. Łatwy do przenoszenia, kompaktowy, wodoodporny i pyłoszczelny.

Dane techniczne

1. Metoda zasilania: Zasilanie bateryjne wewnętrzne
2. Napięcie ładowania: DC5V
3. Kanały modułu:

JMZX-4GH-RTU: 1 × kanał zbiorczy magistrali RS485, 4 × kanały odbioru sygnału analogowego

JMZX-8GH-RTU: 1 × kanał zbiorczy magistrali RS485, 8 × kanały odbioru sygnału analogowego

4. Temperatura pracy: -30～+60℃
5. Wilgotność robocza: 0-95% wilgotności względnej
6. Moduł CH1-CH4/CH8 może uzyskać dostęp do czujników, takich jak typ z wibrującym drutem, typ z indukcyjną modulacją częstotliwości, typ napięcia, typ rezystancji i typ częstotliwości. Dokładność i rozdzielczość pomiaru są następujące:

   Typ czujnika	Dokładność pomiaru	Rezolucja
   Drut wibracyjny	Częstotliwość: ±0,2 Hz; Temperatura: 0,5℃	Częstotliwość: ±0,01 Hz; Temperatura: 0,1℃
   Indukcyjny miernik przemieszczenia z modulacją częstotliwości	Przemieszczenie: 0,5% FS; Temperatura: 0,5℃	Przemieszczenie: 0,1 mm; Temperatura: 0,1℃
   Standardowy analog	Napięcie: 0,1% FS; Prąd: 0,1% FS	Napięcie: <0,1 mV; Prąd: 0,5uA
   Opór	Wartość rezystancji: 10 Ω	Wartość rezystancji: 0,1 Ω

7. Stopień ochrony: IP67

8. Zużycie energii: Tryb gotowości: <3 mW; Praca: <1,5 W

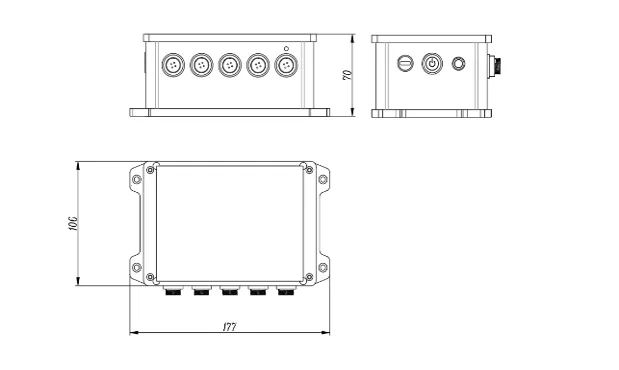

9. Wymiary zewnętrzne:

   JMZX-4GH-RTU: 106mm×140mm×70mm (bez anteny)

   JMZX-8GH-RTU: 106 mm × 140 mm × 92 mm (bez anteny)
