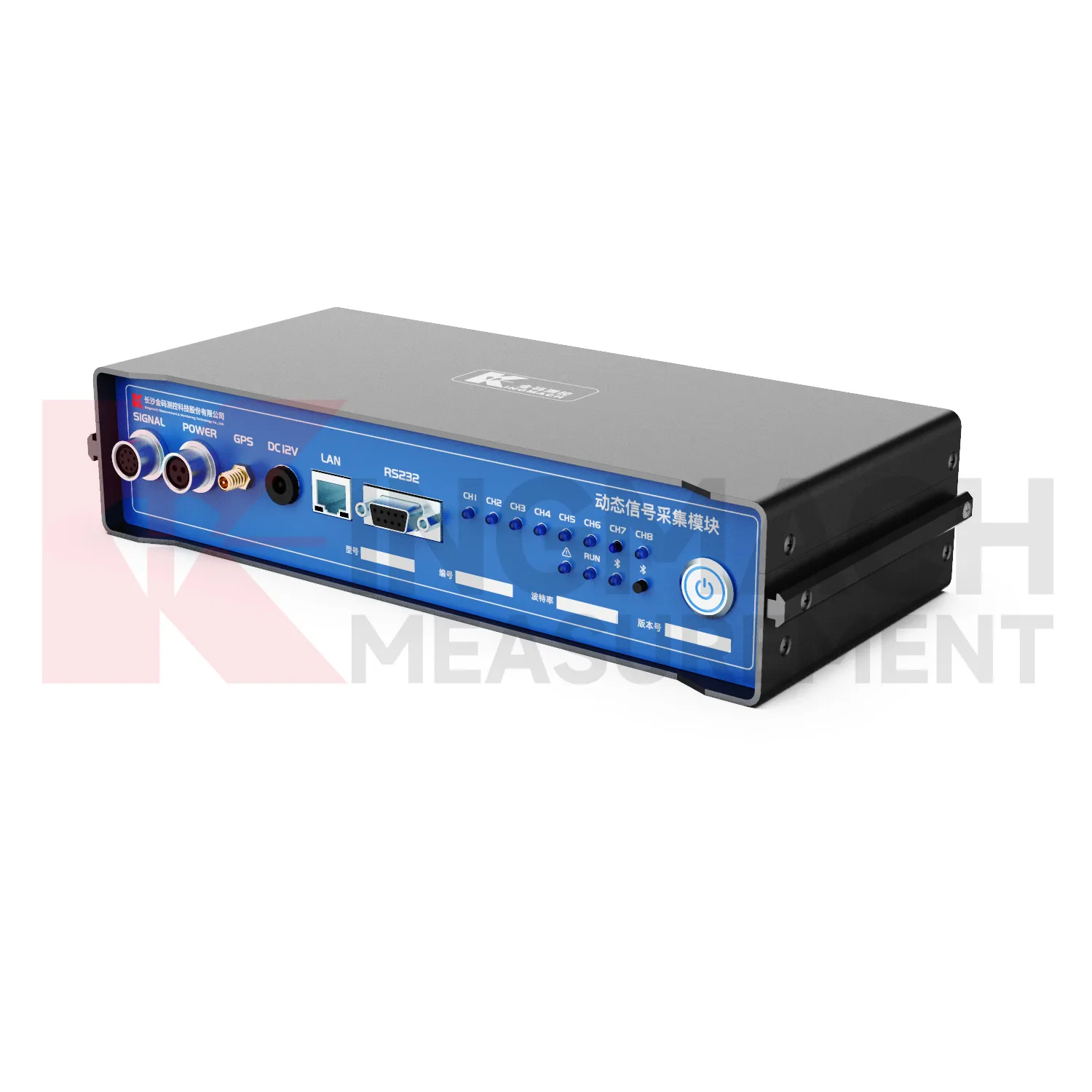

Moduł dynamicznej akwizycji sygnału JMYD-1008XC zdjęcie 2

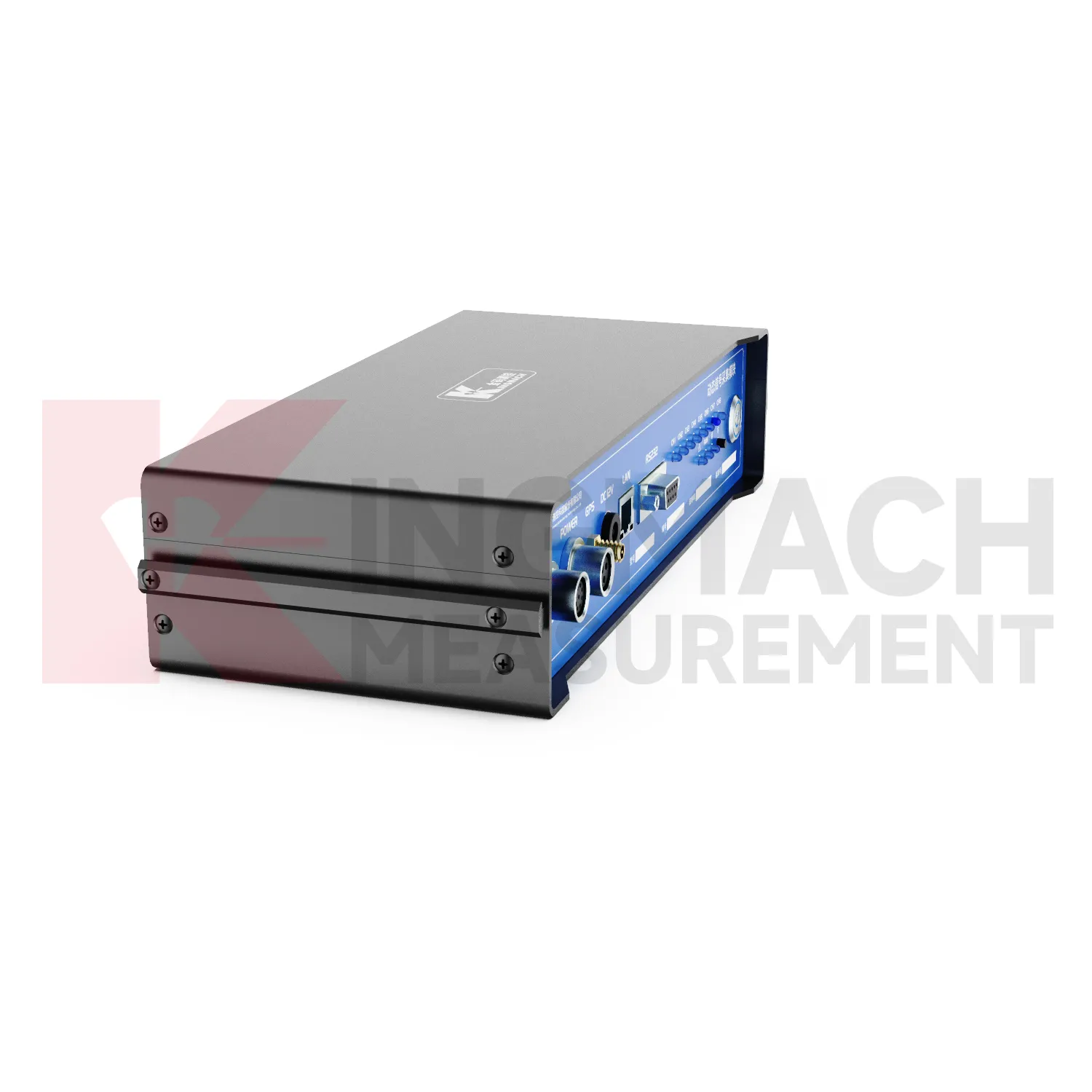

Moduł dynamicznej akwizycji sygnału JMYD-1008XC zdjęcie 3

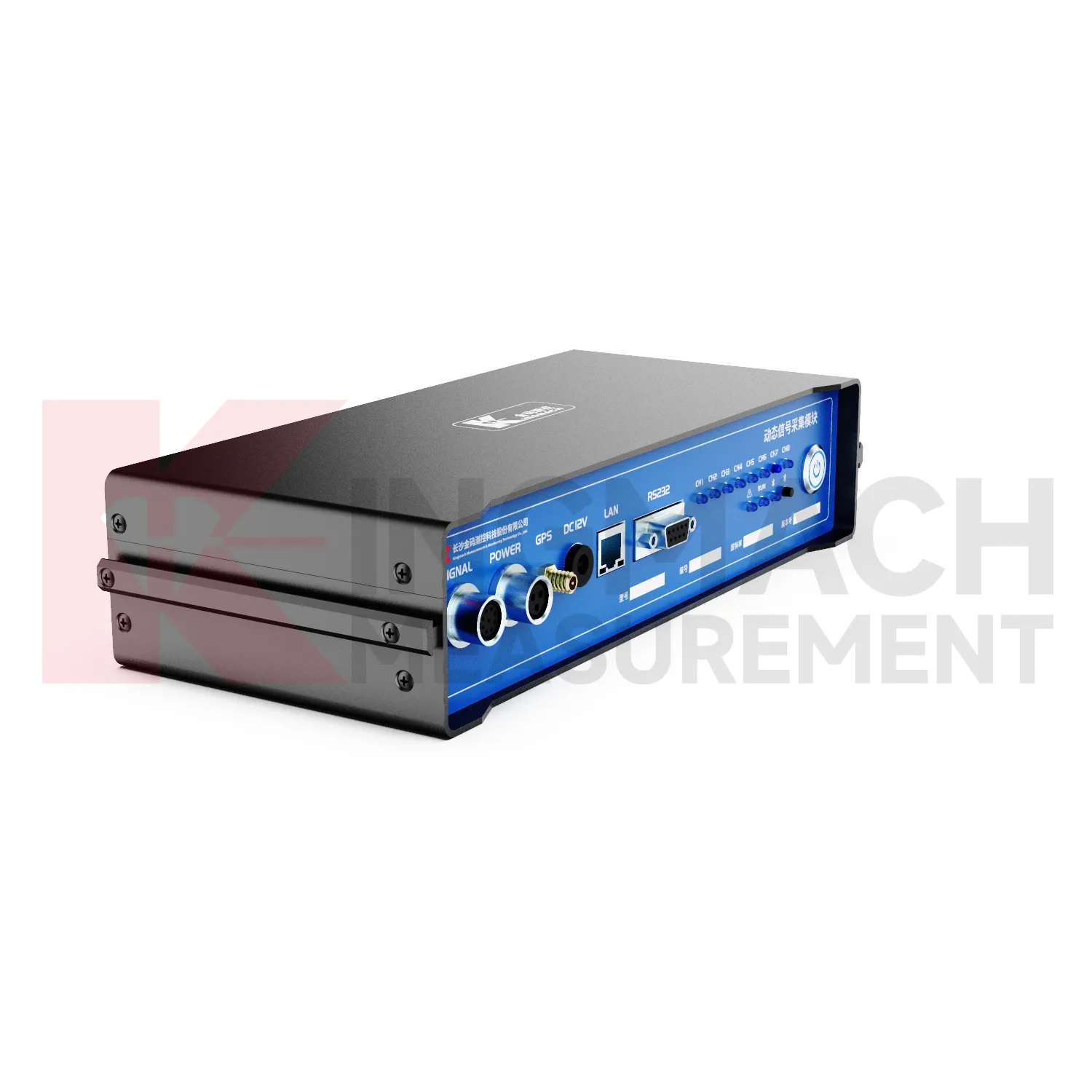

Moduł dynamicznej akwizycji sygnału JMYD-1008XC zdjęcie 4

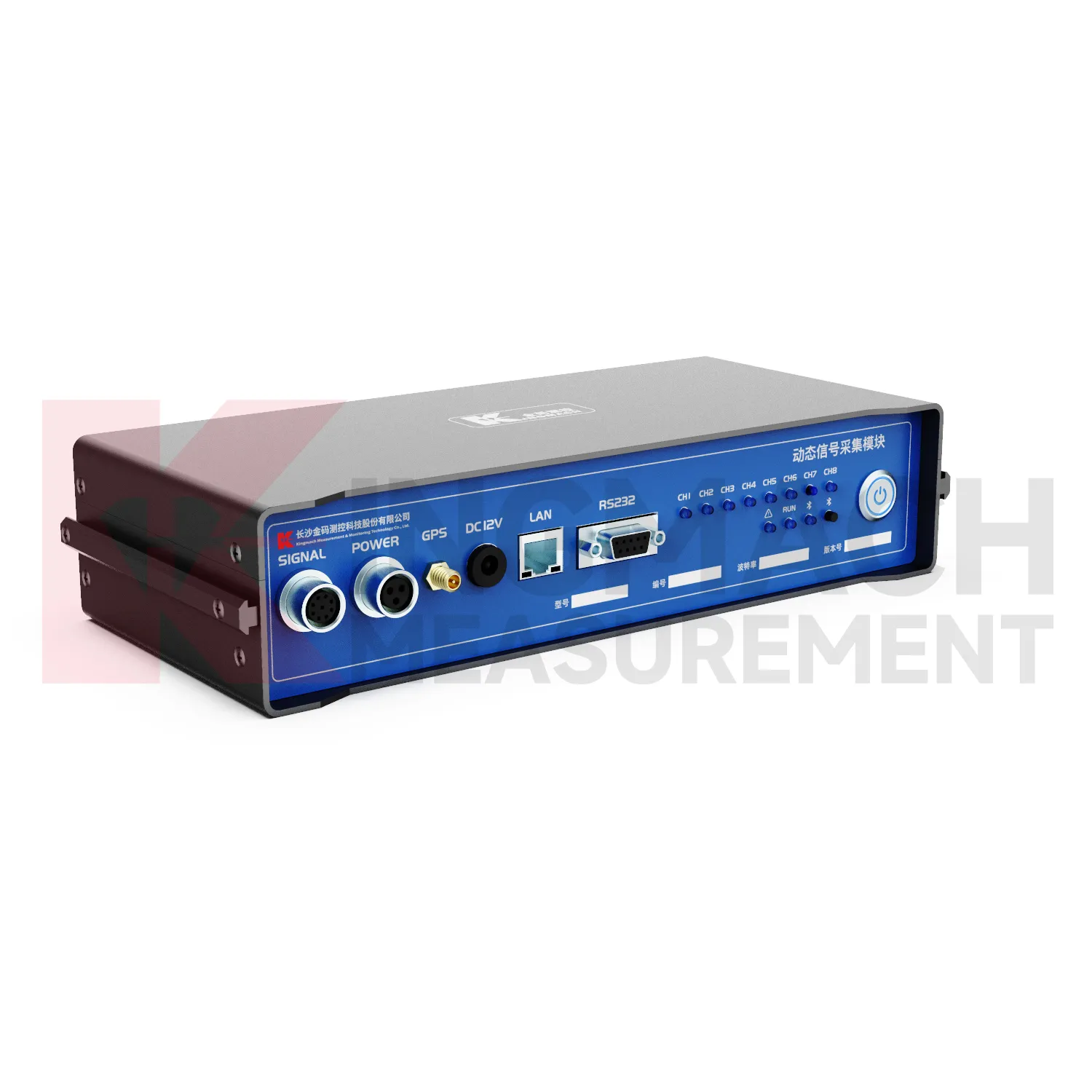

Moduł dynamicznej akwizycji sygnału JMYD-1008XC zdjęcie 5

Moduł dynamicznej akwizycji sygnału JMYD-1008XC zdjęcie 6

Moduł dynamicznej akwizycji sygnału JMYD-1008XC

Moduł dynamicznej akwizycji sygnału jest urządzeniem końcowym przeznaczonym do pozyskiwania i przetwarzania standardowych sygnałów napięciowych. Posiada wbudowany programowalny obwód wzmacniacza wzmocnienia, inteligentny moduł zarządzania energią, szybki obwód konwersji AD i obwód kontroli pozyskiwania rdzenia. Wysokowydajny mikrokontroler, w który jest wyposażony, umożliwia szybkie i wydajne przetwarzanie i transmisję danych.

Pobierać

Bezpłatne konsultacje

Ogólne informacje o produkcie

Miejsce pochodzenia:	Changsha, Chiny
Nazwa marki:	Kingmacha
Numer modelu:	JMYD-1008XC
Orzecznictwo:	ISO9001, ISO14001, ISO45001

Warunki handlowe dotyczące produktu

Minimalna ilość zamówienia:	1 sztuka
Cena:	Zbywalny
Szczegóły opakowania:	Kartony lub drewniane skrzynki. Dostępne są również niestandardowe rozwiązania w zakresie opakowań.
Czas dostawy:	Wysyłka w ciągu 30 dni od otrzymania pełnej płatności.
Warunki płatności:	T/T z góry.

Opis

Wstęp:

Moduł dynamicznej akwizycji sygnału (model: JMYD-1008XC) jest urządzeniem końcowym do zbierania i przetwarzania znormalizowanych sygnałów napięciowych. Wyposażony w programowalne obwody wzmacniające, inteligentne moduły zarządzania energią, szybkie obwody konwersji AD i obwody sterujące pozyskiwaniem rdzenia, jego wysokowydajny mikrokontroler zapewnia szybkie przetwarzanie i transmisję danych. Ten system akwizycji umożliwia skuteczne i dokładne gromadzenie i przetwarzanie danych dotyczących drgań konstrukcji, charakteryzując się kompaktowymi wymiarami, przyjazną dla użytkownika obsługą i prostą instalacją.

Funkcje systemu:

l Bardzo szerokie napięcie wejściowe, obsługujące zasilanie 9 V-36 V DC.

lZakres dynamiki: ≥130dB.

l 8-kanałowe próbkowanie synchroniczne z szybkością do 52 kSPS zapewnia integralność sygnału.

l Każdy kanał posiada niezależny układ przetwarzania sygnału i 24-bitowy konwerter AD.

l Możliwość wyboru wielu interfejsów komunikacyjnych z komputerem, w tym RS232 lub Ethernet.

l Dzięki komunikacji Ethernet system obsługuje kaskadowanie w celu nieograniczonej rozbudowy kanałów i próbkowanie równoległe, umożliwiając przedłużone, nieprzerwane nagrywanie wielokanałowego sygnału w czasie rzeczywistym za pomocą komputera.

Aplikacje

Produkt ten został zaprojektowany do automatycznego gromadzenia, przechowywania, przesyłania, raportowania i wczesnego ostrzegania o sygnałach czujników w czasie rzeczywistym w projektach monitorowania bezpieczeństwa dla inżynierii i konstrukcji geotechnicznych (np. tamy zbiornikowe, mosty, tunele, zbocza, zniszczone budynki i kopalnie, elektrownie jądrowe i obiekty cywilne), zapewniając kierownikom budowy i operacyjnym wsparcie danych i podstawę do podejmowania decyzji związanych z bieżącym statusem projektu i bezpieczeństwem.

Dane techniczne

Napięcie zasilania	DC 9 V ~ 24 V
Zakres napięcia	±2.5V
Błąd wskazania napięcia	±0,5% FS
Stabilność wskazania	±0,1%/dzień (mierzony po 1 godzinie rozgrzewania w temperaturze 20°C ±1°C)
Przepustowość łącza	70kHz
Odrzucenie trybu wspólnego	>120dB (G=10)
Stosunek sygnału do szumu	110 dB (52 kSPS)
Hałas	≤3 μVrms (zwarcie wejścia, konwersja na wejście przy maksymalnym wzmocnieniu)
Metody komunikacji	Interfejsy komunikacyjne Ethernet z obsługą RS232 i Bluetooth
Częstotliwość próbkowania	Do 10 kHz
Wymiary	276 mm × 120 mm × 60 mm
Temperatura pracy	-30 C ~ + 70 C
